Produktbeschreibung

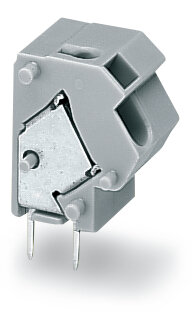

Die anreihbare Leiterplattenklemme mit PUSH WIRE®-Anschlusstechnik hat eine Klemmstelle und wird mit einem Betätigungswerkzeug bedient. Eindrähtige Leiter von 0,5 ... 2,5 mm² (20 ... 12 AWG) werden mit 10 ... 12 mm Abisolierlänge unter 45° zur Leiterplatte angeschlossen; feindrähtige Leiter mit Aderendhülse sind für 0,5 ... 1,5 mm² ausgelegt. Die Klemme wird in THT-Technik mit zwei Lötstiften in Reihe kontaktiert. Das Gehäuse besteht aus Polyamid (PA66) der Isolierstoffgruppe I mit Brennbarkeitsklasse UL 94 V0, der Grenztemperaturbereich liegt bei -60 ... +105 °C.
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,1500 kg
|
| Artikelgewicht: |
0,0015 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,35 × 1,17 × 1,97 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Varianten: |
Andere FarbenVarianten für Ex iWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Klemmstellen |
1 |
| Gesamte Anzahl der Potentiale |
1 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
PUSH WIRE® |
| Betätigungsart |
Betätigungswerkzeug |
| Eindrähtiger Leiter |
0,5 ... 2,5 mm² / 20 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 1,5 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1,5 mm² |
| Hinweis (Leiterquerschnitt) |
12 AWG: THHN, THWN |
| Abisolierlänge |
10 ... 12 mm / 0.39 ... 0.47 inch |
| Leiteranschlussrichtung zur Leiterplatte |
45° |
| Polzahl |
1 |
Anschluss 1
| Anschlusstechnik |
PUSH WIRE® |
| Betätigungsart |
Betätigungswerkzeug |
| Eindrähtiger Leiter |
0,5 ... 2,5 mm² / 20 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 1,5 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1,5 mm² |
| Hinweis (Leiterquerschnitt) |
12 AWG: THHN, THWN |
| Abisolierlänge |
10 ... 12 mm / 0.39 ... 0.47 inch |
| Leiteranschlussrichtung zur Leiterplatte |
45° |
| Polzahl |
1 |
Geometrische Daten
| Rastermaß |
10/10,16 mm / 0.394/0.4 inch |
| Breite |
11,7 mm / 0.461 inch |
| Höhe |
19,7 mm / 0.776 inch |
| Höhe ab Oberfläche |
15,7 mm / 0.618 inch |
| Tiefe |
13,5 mm / 0.531 inch |
| Lötstiftlänge |
4 mm
|
| Lötstiftabmessungen |
0,5 x 0,75 mm |
| Bohrlochdurchmesser mit Toleranz |
1,1 (+0,1) mm |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
| Lötstiftanordnung |
innerhalb der Klemme in Reihe |
| Anzahl der Lötstifte pro Potential |
2 |
Werkstoffdaten
| Farbe |
grau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,03MJ |
| Gewicht |
1,5 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +105 °C |
Kaufmännische Daten
| Produktgruppe |
4 (GDS- und Durchführungsklemmen) |
| VPE (UVPE) |
300 (100) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4044918941013 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-01 |
| eCl@ss 9.0 |
27-44-04-01 |
| ETIM 9.0 |
EC002643 |
| ETIM 10.0 |
EC002643 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Anschlussdaten
| Klemmstellen |
1 |
| Gesamte Anzahl der Potentiale |
1 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
PUSH WIRE® |
| Betätigungsart |
Betätigungswerkzeug |
| Eindrähtiger Leiter |
0,5 ... 2,5 mm² / 20 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 1,5 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1,5 mm² |
| Hinweis (Leiterquerschnitt) |
12 AWG: THHN, THWN |
| Abisolierlänge |
10 ... 12 mm / 0.39 ... 0.47 inch |
| Leiteranschlussrichtung zur Leiterplatte |
45° |
| Polzahl |
1 |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
| Lötstiftanordnung |
innerhalb der Klemme in Reihe |
| Anzahl der Lötstifte pro Potential |
2 |
Geometrische Daten
| Rastermaß |
10/10,16 mm / 0.394/0.4 inch |
| Breite |
11,7 mm / 0.461 inch |
| Höhe |
19,7 mm / 0.776 inch |
| Höhe ab Oberfläche |
15,7 mm / 0.618 inch |
| Tiefe |
13,5 mm / 0.531 inch |
| Lötstiftlänge |
4 mm
|
| Lötstiftabmessungen |
0,5 x 0,75 mm |
| Bohrlochdurchmesser mit Toleranz |
1,1 (+0,1) mm |
Werkstoffdaten
| Farbe |
grau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,03MJ |
| Gewicht |
1,5 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +105 °C |
Hinweise
| Varianten: |
Andere FarbenVarianten für Ex iWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Kaufmännische Daten
| Produktgruppe |
4 (GDS- und Durchführungsklemmen) |
| VPE (UVPE) |
300 (100) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4044918941013 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-01 |
| eCl@ss 9.0 |
27-44-04-01 |
| ETIM 9.0 |
EC002643 |
| ETIM 10.0 |
EC002643 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
