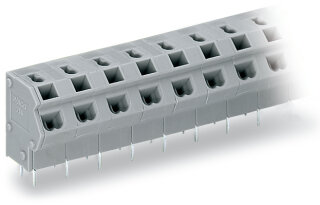

2-Leiter-Leiterplattenklemme 254-253 PUSH WIRE 0,75 mm² grau

2-Leiter-Leiterplattenklemme 254-253 PUSH WIRE 0,75 mm² grau

Artikelnummer: WAG-254-253
GTIN: 4044918941648
HAN: 254-253
Inhalt: 50 Stück

2-Leiter-Leiterplattenklemme 254-253 mit PUSH WIRE®-Anschluss, 0,25 bis 0,75 mm², Rastermaß 7,5 mm, 45°-Leiteranführung, THT-Lötstifte.

52,48 €

1,05 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 69,02 €

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die 2-Leiter-Leiterplattenklemme 254-253 von WAGO ist eine Leiterplattensteckverbinderklemme mit PUSH WIRE®-Anschlussystem für Leiterquerschnitte von 0,25 bis 0,75 mm². Die Klemme arbeitet mit 3 Polzahlen, verfügt über ein Rastermaß von 7,5/7,62 mm und wird mittels werkzeuggestützter Betätigung verdrahtet. Die Abisolierlänge beträgt 10 bis 12 mm, die Leiter werden im 45°-Winkel zur Leiterplatte eingeführt. Die Lötstifte werden per Through-Hole-Technik (THT) auf die Platine montiert, mit je zwei Lötstiften pro Potential und einer Stiftlänge von 4 mm. Das Isoliermaterial ist Polyamid (PA66) mit Brennbarkeitsklasse V0, die Kontakte bestehen aus Elektrolytkupfer, die Klemmfedern aus Chrom-Nickel-Federstahl. Der Temperaturbereich liegt zwischen -60 und +105 °C.

Anwendungsbereiche

Typische Einsatzfelder sind die Verdrahtung von digitalen Eingängen und Ausgängen in speicherprogrammierten Steuerungen, die Sensoranbindung in Prüfständen sowie die Schnittstellenbelegung in dezentralen Feldgeräten.

Vorteile gegenüber Alternativen

Im Unterschied zu Schraubklemmen ermöglicht das PUSH WIRE®-System eine werkzeuglose Demontage durch Betätigung von außen, ohne die Leiterplatte zu öffnen. Die grau gefärbte Klemme ist universell einsetzbar als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder oder als fliegende Steckverbindung. Verpackungseinheit: 200 Stück (Versandeinheit 50 Stück).

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,2200 kg

Artikelgewicht:

0,0044 kg

Abmessungen ( Länge × Breite × Höhe ):

1,35 × 2,40 × 2,05 cm

Technische Daten:

Technische Daten

Anschlussdaten

Klemmstellen	2
Gesamte Anzahl der Potentiale	3
Anzahl Anschlusstypen	1
Anzahl der Ebenen	1
Anschlusstechnik	PUSH WIRE®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,25 ... 0,75 mm² / 22 ... 18 AWG
Abisolierlänge	10 ... 12 mm / 0.39 ... 0.47 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	3

Anschluss 1

Anschlusstechnik	PUSH WIRE®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,25 ... 0,75 mm² / 22 ... 18 AWG
Abisolierlänge	10 ... 12 mm / 0.39 ... 0.47 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	3

Geometrische Daten

Rastermaß	7,5/7,62 mm / 0.295/0.3 inch
Breite	24 mm / 0.945 inch
Höhe	20,5 mm / 0.807 inch
Höhe ab Oberfläche	16,5 mm / 0.65 inch
Tiefe	13,5 mm / 0.531 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,5 x 0,75 mm
Bohrlochdurchmesser mit Toleranz	1,1 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	über die gesamte Klemmenleiste in Reihe
Anzahl der Lötstifte pro Potential	2

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,086MJ
Gewicht	4,4 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	200 (50) St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4044918941648
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

RoHS Compliance Status	Compliant,No Exemption
