Produktbeschreibung

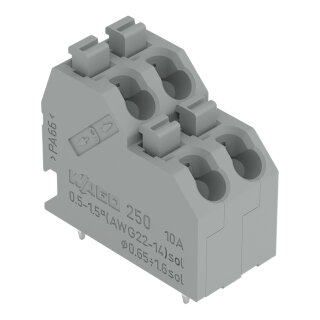

Die Doppelstock-Leiterplattenklemme hat 6 Klemmstellen auf 2 Ebenen und wird per Drücker betätigt. Der Leiteranschluss erfolgt in Push-in CAGE CLAMP®-Technik unter 45° zur Leiterplatte, die Kontaktierung mit THT-Lötstiften im Rastermaß 5 mm. Eindrähtige Leiter von 0,5 ... 1,5 mm² und feindrähtige von 0,75 ... 1,5 mm² sind anschließbar. Das Hauptgehäuse besteht aus Polyamid (PA66) der Brennbarkeitsklasse V0 nach UL 94, der Grenztemperaturbereich liegt bei -60 ... +105 °C.
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,2655 kg
|
| Artikelgewicht: |
0,0059 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,17 × 1,62 × 2,49 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Varianten: |
Andere PolzahlenAndere FarbenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Klemmstellen |
6 |
| Gesamte Anzahl der Potentiale |
6 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
2 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Eindrähtiger Leiter |
0,5 ... 1,5 mm² / 20 ... 16 AWG |
| Feindrähtiger Leiter |
0,75 ... 1,5 mm² |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 1 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1 mm² |
| Hinweis (Leiterquerschnitt) |
Feindrähtiger Leiter 0,75 ... 1,5 mm² (I max. 4 A)Feindrähtiger Leiter 0,5 mm² (I max. 2 A) |
| Abisolierlänge |
9 ... 10 mm / 0.35 ... 0.39 inch |
| Leiteranschlussrichtung zur Leiterplatte |
45° |
| Polzahl |
6 |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Eindrähtiger Leiter |
0,5 ... 1,5 mm² / 20 ... 16 AWG |
| Feindrähtiger Leiter |
0,75 ... 1,5 mm² |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 1 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1 mm² |
| Hinweis (Leiterquerschnitt) |
Feindrähtiger Leiter 0,75 ... 1,5 mm² (I max. 4 A)Feindrähtiger Leiter 0,5 mm² (I max. 2 A) |
| Abisolierlänge |
9 ... 10 mm / 0.35 ... 0.39 inch |
| Leiteranschlussrichtung zur Leiterplatte |
45° |
| Polzahl |
6 |
Geometrische Daten
| Rastermaß |
5 mm / 0.197 inch |
| Breite |
16,2 mm / 0.638 inch |
| Höhe |
24,9 mm / 0.98 inch |
| Höhe ab Oberfläche |
20,9 mm / 0.823 inch |
| Tiefe |
21,7 mm / 0.854 inch |
| Lötstiftlänge |
4 mm
|
| Lötstiftabmessungen |
0,5 x 0,75 mm |
| Bohrlochdurchmesser mit Toleranz |
1,2 (-0,1 ... +0,1) mm |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
| Lötstiftanordnung |
über die gesamte Klemmenleiste in Reihe |
| Anzahl der Lötstifte pro Potential |
1 |
Werkstoffdaten
| Farbe |
achatgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,251MJ |
| Gewicht |
5,9 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +105 °C |
Kaufmännische Daten
| Produktgruppe |
4 (GDS- und Durchführungsklemmen) |
| VPE (UVPE) |
180 (45) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4044918300896 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-01 |
| eCl@ss 9.0 |
27-44-04-01 |
| ETIM 9.0 |
EC002643 |
| ETIM 10.0 |
EC002643 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Anschlussdaten
| Klemmstellen |
6 |
| Gesamte Anzahl der Potentiale |
6 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
2 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Eindrähtiger Leiter |
0,5 ... 1,5 mm² / 20 ... 16 AWG |
| Feindrähtiger Leiter |
0,75 ... 1,5 mm² |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 1 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1 mm² |
| Hinweis (Leiterquerschnitt) |
Feindrähtiger Leiter 0,75 ... 1,5 mm² (I max. 4 A)Feindrähtiger Leiter 0,5 mm² (I max. 2 A) |
| Abisolierlänge |
9 ... 10 mm / 0.35 ... 0.39 inch |
| Leiteranschlussrichtung zur Leiterplatte |
45° |
| Polzahl |
6 |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
| Lötstiftanordnung |
über die gesamte Klemmenleiste in Reihe |
| Anzahl der Lötstifte pro Potential |
1 |
Geometrische Daten
| Rastermaß |
5 mm / 0.197 inch |
| Breite |
16,2 mm / 0.638 inch |
| Höhe |
24,9 mm / 0.98 inch |
| Höhe ab Oberfläche |
20,9 mm / 0.823 inch |
| Tiefe |
21,7 mm / 0.854 inch |
| Lötstiftlänge |
4 mm
|
| Lötstiftabmessungen |
0,5 x 0,75 mm |
| Bohrlochdurchmesser mit Toleranz |
1,2 (-0,1 ... +0,1) mm |
Werkstoffdaten
| Farbe |
achatgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,251MJ |
| Gewicht |
5,9 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +105 °C |
Hinweise
| Varianten: |
Andere PolzahlenAndere FarbenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Kaufmännische Daten
| Produktgruppe |
4 (GDS- und Durchführungsklemmen) |
| VPE (UVPE) |
180 (45) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4044918300896 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-01 |
| eCl@ss 9.0 |
27-44-04-01 |
| ETIM 9.0 |
EC002643 |
| ETIM 10.0 |
EC002643 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
