Produktbeschreibung

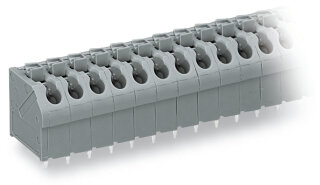

Die Leiterplattenklemme 250-509 ist eine 9-polige Anschlusskomponente der WAGO-Serie 250 mit Push-in CAGE CLAMP Anschlusstechnik und Drückerbetätigung. Sie akzeptiert Leiterquerschnitte von 0,5 bis 1,5 mm² (eindrähtiger Leiter) oder 0,75 bis 1,5 mm² (feindrähtiger Leiter), jeweils ohne Werkzeug einsteckbar. Die Kontakte sind verzinnt, das Gehäuse besteht aus Polyamid PA66 mit Brennbarkeitsklasse V0 nach UL 94. Das Rastermaß beträgt 5 mm, die Gesamtabmessungen 46,5 × 20,5 × 13 mm. Die Leiterplattenanbindung erfolgt durch THT-Lötstifte (4 mm Länge), angeordnet in Reihe über alle neun Potenziale. Der Temperaturbereich erstreckt sich von –60 bis +105 °C, was typische Anforderungen in Steuerungsverteilern und Schaltschränken deckt. Die Push-in CAGE CLAMP Technik ermöglicht das sichere Einführen starrer Leiter sowie feindrähliger Leiter mit oder ohne Aderendhülse im 45-Grad-Winkel zur Leiterplattenfläche.
Anwendungsbereiche
Typische Anwendungen sind die Eingangsbeschaltung von SPS-Modulen, die Sensoranbindung in dezentralen Steuerungen sowie Verdrahtungsaufgaben in Maschinensteuerungen und Verpackungsanlagen.
Vorteile gegenüber Alternativen
Gegenüber Schraubklemmen bietet die Push-in-Lösung eine schnellere Montage ohne Drehmoment-Kontrolle und geringere Platzbelegung. Andere Polzahlen, Farben und farbig gemischte Ausführungen sind über den WAGO-Konfigurator verfügbar.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,2175 kg
|
| Artikelgewicht: |
0,0087 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,30 × 4,65 × 2,05 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Varianten: |
Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Klemmstellen |
9 |
| Gesamte Anzahl der Potentiale |
9 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Eindrähtiger Leiter |
0,5 ... 1,5 mm² / 20 ... 14 AWG |
| Feindrähtiger Leiter |
0,75 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 1 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1 mm² |
| Hinweis (Leiterquerschnitt) |
Feindrähtiger Leiter 0,75 ... 1,5 mm² (I max. 4 A)Feindrähtiger Leiter 0,5 mm² (I max. 2 A) |
| Abisolierlänge |
9 ... 10 mm / 0.35 ... 0.39 inch |
| Leiteranschlussrichtung zur Leiterplatte |
45° |
| Polzahl |
9 |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Eindrähtiger Leiter |
0,5 ... 1,5 mm² / 20 ... 14 AWG |
| Feindrähtiger Leiter |
0,75 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 1 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1 mm² |
| Hinweis (Leiterquerschnitt) |
Feindrähtiger Leiter 0,75 ... 1,5 mm² (I max. 4 A)Feindrähtiger Leiter 0,5 mm² (I max. 2 A) |
| Abisolierlänge |
9 ... 10 mm / 0.35 ... 0.39 inch |
| Leiteranschlussrichtung zur Leiterplatte |
45° |
| Polzahl |
9 |
Geometrische Daten
| Rastermaß |
5 mm / 0.197 inch |
| Breite |
46,5 mm / 1.831 inch |
| Höhe |
20,5 mm / 0.807 inch |
| Höhe ab Oberfläche |
16,5 mm / 0.65 inch |
| Tiefe |
13 mm / 0.512 inch |
| Lötstiftlänge |
4 mm
|
| Lötstiftabmessungen |
0,5 x 0,75 mm |
| Bohrlochdurchmesser mit Toleranz |
1,2 (+0,1) mm |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
| Lötstiftanordnung |
über die gesamte Klemmenleiste in Reihe |
| Anzahl der Lötstifte pro Potential |
1 |
Werkstoffdaten
| Farbe |
grau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,188MJ |
| Gewicht |
8,7 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +105 °C |
Kaufmännische Daten
| Produktgruppe |
4 (GDS- und Durchführungsklemmen) |
| VPE (UVPE) |
100 (25) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4044918303682 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-01 |
| eCl@ss 9.0 |
27-44-04-01 |
| ETIM 9.0 |
EC002643 |
| ETIM 10.0 |
EC002643 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
