Produktbeschreibung

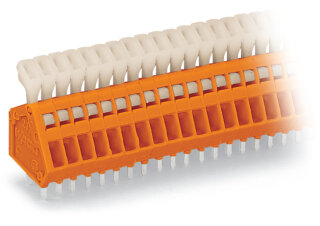

Die Leiterplattenklemme 233-502 ist eine 2-polige Anschlusskomponente mit CAGE CLAMP®-Drücker-Anschluss von WAGO. Sie verbindet Einzelleiter und mehradrige Leitungen direkt auf der Leiterplatte. Die Klemme akzeptiert Leiterquerschnitte von 0,08 bis 0,5 mm² (AWG 28 bis 20), unabhängig davon, ob einfach oder mehrfach drähtig. Das Rastermaß von 2,54 mm passt zu Standard-PCB-Layouts. Die THT-Lötkontaktierung erfolgt über zwei Lötstifte pro Potential, Abmessungen 7,38 × 19,5 × 13,9 mm, Temperaturbereich ?60 bis +105 °C. Das Gehäuse aus Polyamid PA66 erfüllt die Brennbarkeitsklasse V0 nach UL 94. Die Käfigzugfeder aus Chrom-Nickel-Federstahl arbeitet ohne Vorbehandlung der Leiter — keine Aderendhülsen erforderlich, Abisolierlänge 5 bis 6 mm.
Anwendungsbereiche
Typische Einsatzfelder sind die Signalanbindung in Automatisierungs-Steuergeräten, Messwerterfassung in industriellen Regelschaltungen sowie Niederspannungs-Sensor-Aktor-Verbindungen in verteilten Anlagen.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubklemmen bietet der CAGE CLAMP®-Drücker schnelle werkzeuglose Verdrahtung ohne Drehmoment-Justage, bei geringerer Kontaktkraft für empfindliche Schaltungen. Die Klemme ist in weiteren Polzahlen, Farben und als konfigurierbare Leisten verfügbar.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0900 kg
|
| Artikelgewicht: |
0,0009 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,39 × 0,74 × 1,95 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Varianten: |
Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Klemmstellen |
2 |
| Gesamte Anzahl der Potentiale |
2 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Eindrähtiger Leiter |
0,08 ... 0,5 mm² / 28 ... 20 AWG |
| Feindrähtiger Leiter |
0,08 ... 0,5 mm² / 28 ... 20 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 mm² |
| Hinweis (Leiterquerschnitt) |
Leiteranschluss 0,75 mm² / 18 AWG möglich, jedoch aufgrund des Isolationsdurchmessers nicht durchgängig. |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
| Leiteranschlussrichtung zur Leiterplatte |
30° |
| Polzahl |
2 |
Anschluss 1
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Eindrähtiger Leiter |
0,08 ... 0,5 mm² / 28 ... 20 AWG |
| Feindrähtiger Leiter |
0,08 ... 0,5 mm² / 28 ... 20 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 mm² |
| Hinweis (Leiterquerschnitt) |
Leiteranschluss 0,75 mm² / 18 AWG möglich, jedoch aufgrund des Isolationsdurchmessers nicht durchgängig. |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
| Leiteranschlussrichtung zur Leiterplatte |
30° |
| Polzahl |
2 |
Geometrische Daten
| Rastermaß |
2,54 mm / 0.1 inch |
| Breite |
7,38 mm / 0.291 inch |
| Höhe |
19,5 mm / 0.768 inch |
| Höhe ab Oberfläche |
15,5 mm / 0.61 inch |
| Tiefe |
13,9 mm / 0.547 inch |
| Lötstiftlänge |
4 mm
|
| Lötstiftabmessungen |
0,5 x 0,75 mm |
| Bohrlochdurchmesser mit Toleranz |
1,1 (+0,1) mm |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
| Lötstiftanordnung |
über die gesamte Klemmenleiste in Reihe |
| Anzahl der Lötstifte pro Potential |
2 |
Werkstoffdaten
| Farbe |
orange |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,022MJ |
| Gewicht |
0,9 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +105 °C |
Kaufmännische Daten
| Produktgruppe |
4 (GDS- und Durchführungsklemmen) |
| VPE (UVPE) |
600 (100) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CH |
| GTIN |
4045454050269 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-01 |
| eCl@ss 9.0 |
27-44-04-01 |
| ETIM 9.0 |
EC002643 |
| ETIM 10.0 |
EC002643 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
