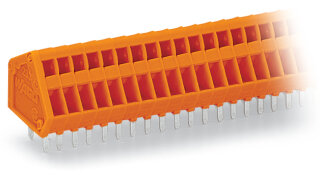

Leiterplattenklemme 233-405 5-polig CAGE CLAMP 0,5 mm² orange

Leiterplattenklemme 233-405 5-polig CAGE CLAMP 0,5 mm² orange

Artikelnummer: WAG-233-405
GTIN: 4045454049959
HAN: 233-405
Inhalt: 85 Stück

Hersteller WAGO

5-polige Leiterplattenklemme 233-405 mit CAGE CLAMP®-Anschlusstechnik für Leiterquerschnitte 0,08 bis 0,5 mm².

148,69 €

1,75 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 194,21 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Leiterplattenklemme 233-405 ist eine 5-polige Anschlussklemme mit CAGE CLAMP®-Technologie für die direkte Montage auf Leiterplatten. Das Rastermaß beträgt 2,54 mm, die Klemmstellen sind für Leiterquerschnitte von 0,08 bis 0,5 mm² ausgelegt und arbeiten sowohl mit ein- als auch mit feindrähtigen Leitern. Die Betätigung erfolgt über ein Betätigungswerkzeug, die Kontaktoberfläche besteht aus Zinn und die Lötstifte (2 pro Potential) werden mittels THT-Verfahren in die Platine eingelötet. Die Abmessungen liegen bei 15 × 15,7 × 12,1 mm, die Lötstiftlänge beträgt 4 mm. Die Klemme ist in orange ausgeführt, der Isolierstoff ist Polyamid PA66 mit der Brennbarkeitsklasse V0 nach UL 94.

Anwendungsbereiche

Typische Einsatzfelder sind die Sensor-Aktor-Verdrahtung in Steuerungsplatinen, der Anschluss von Feldgeräten in dezentralen Automatisierungssystemen sowie die Ankopplung von Feldbus-Modulen in Verteilerleisten. Der Temperaturbereich erstreckt sich von -60 bis +105 °C, sodass die Klemme auch in rauen Umgebungen wie Schaltschränken mit begrenzter Belüftung oder in Maschinen mit Wärmeeintrag funktioniert. CAGE CLAMP® ermöglicht den direkten Leiteranschluss ohne Aderendhülse (Abisolierlänge 5 bis 6 mm), wobei optional auch Leitungen mit Kunststoffkragen-Aderendhülsen verarbeitet werden können. Weitere Varianten mit anderen Polzahlen und Farben sind über den WAGO-Konfigurator erhältlich.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,1530 kg

Artikelgewicht:

0,0018 kg

Abmessungen ( Länge × Breite × Höhe ):

1,21 × 1,50 × 1,57 cm

Technische Daten:

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	5
Gesamte Anzahl der Potentiale	5
Anzahl Anschlusstypen	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 0,5 mm² / 28 ... 20 AWG
Feindrähtiger Leiter	0,08 ... 0,5 mm² / 28 ... 20 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 mm²
Hinweis (Leiterquerschnitt)	Leiteranschluss 0,75 mm² / 18 AWG möglich, jedoch aufgrund des Isolationsdurchmessers nicht durchgängig.
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	30°
Polzahl	5

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 0,5 mm² / 28 ... 20 AWG
Feindrähtiger Leiter	0,08 ... 0,5 mm² / 28 ... 20 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 mm²
Hinweis (Leiterquerschnitt)	Leiteranschluss 0,75 mm² / 18 AWG möglich, jedoch aufgrund des Isolationsdurchmessers nicht durchgängig.
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	30°
Polzahl	5

Geometrische Daten

Rastermaß	2,54 mm / 0.1 inch
Breite	15 mm / 0.591 inch
Höhe	15,7 mm / 0.618 inch
Höhe ab Oberfläche	11,7 mm / 0.461 inch
Tiefe	12,1 mm / 0.476 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,5 x 0,75 mm
Bohrlochdurchmesser mit Toleranz	1,1 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	über die gesamte Klemmenleiste in Reihe
Anzahl der Lötstifte pro Potential	2

Werkstoffdaten

Farbe	orange
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,024MJ
Gewicht	1,8 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	340 (85) St.
Verpackungsart	Karton
Ursprungsland	CH
GTIN	4045454049959
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
