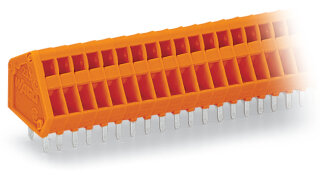

Leiterplattenklemme WAGO 233-402 CAGE CLAMP 0,5 mm² 2-polig orange

Leiterplattenklemme WAGO 233-402 CAGE CLAMP 0,5 mm² 2-polig orange

Artikelnummer: WAG-233-402
GTIN: 4045454049898
HAN: 233-402
Inhalt: 100 Stück

2-polige Leiterplattenklemme 233-402 mit CAGE CLAMP®-Anschluss, 0,08 bis 0,5 mm² Leiterquerschnitt, Rastermaß 2,54 mm, THT-Lötet auf PCB.

74,17 €

0,74 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 97,58 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Leiterplattenklemme WAGO 233-402 ist eine 2-polige Anschlussklemme mit CAGE CLAMP®-Technologie für die Direktbestückung auf Leiterplatten. Die Klemme akzeptiert Leiterquerschnitte von 0,08 bis 0,5 mm² (sowohl eindrahtig als auch feindrahtig), mit einem Rastermaß von 2,54 mm und Abmessungen von 7,38 × 15,7 × 12,1 mm. Das Design benötigt keine Aderendhülsen und arbeitet mit einer Betätigungswerkzeug-Bedienung zur spannungsfreien Verdrahtung. Die Kontakte bestehen aus Zinn, das Gehäuse aus Polyamid PA66 mit Brennbarkeitsklasse V0 gemäß UL 94. Der Temperaturbereich liegt zwischen -60 und +105 °C.

Anwendungsbereiche

Typische Einsatzfelder sind die Schnellverdrahtung von Steuerungsplatinen in Schaltschränken, die Sensor-Aktor-Anbindung auf kompakten Leiterplatten im Maschinenbau und die Anschlussvorbereitung in Industrie-Automatisierungsgeräten. Die Leiterplatte wird über THT-Lötstifte mit je zwei Kontakten pro Potential auf der Platine fixiert. Die 30°-Leitereinführung ermöglicht ergonomische Verdrahtung von oben.

Vorteile gegenüber Alternativen

Im Unterschied zu Schraubklemmen bietet CAGE CLAMP® eine werkzeuglose, wartungsfreie Verriegelung ohne Loswerd-Erlebnis durch Vibration. WAGO bietet Konfigurationsvarianten mit anderen Polzahlen und Farben über den Configurator an.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,0800 kg

Artikelgewicht:

0,0008 kg

Abmessungen ( Länge × Breite × Höhe ):

1,21 × 0,74 × 1,57 cm

Technische Daten:

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	2
Gesamte Anzahl der Potentiale	2
Anzahl Anschlusstypen	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 0,5 mm² / 28 ... 20 AWG
Feindrähtiger Leiter	0,08 ... 0,5 mm² / 28 ... 20 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 mm²
Hinweis (Leiterquerschnitt)	Leiteranschluss 0,75 mm² / 18 AWG möglich, jedoch aufgrund des Isolationsdurchmessers nicht durchgängig.
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	30°
Polzahl	2

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 0,5 mm² / 28 ... 20 AWG
Feindrähtiger Leiter	0,08 ... 0,5 mm² / 28 ... 20 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 mm²
Hinweis (Leiterquerschnitt)	Leiteranschluss 0,75 mm² / 18 AWG möglich, jedoch aufgrund des Isolationsdurchmessers nicht durchgängig.
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	30°
Polzahl	2

Geometrische Daten

Rastermaß	2,54 mm / 0.1 inch
Breite	7,38 mm / 0.291 inch
Höhe	15,7 mm / 0.618 inch
Höhe ab Oberfläche	11,7 mm / 0.461 inch
Tiefe	12,1 mm / 0.476 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,5 x 0,75 mm
Bohrlochdurchmesser mit Toleranz	1,1 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	über die gesamte Klemmenleiste in Reihe
Anzahl der Lötstifte pro Potential	2

Werkstoffdaten

Farbe	orange
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,012MJ
Gewicht	0,8 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	600 (100) St.
Verpackungsart	Karton
Ursprungsland	CH
GTIN	4045454049898
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
