Produktbeschreibung

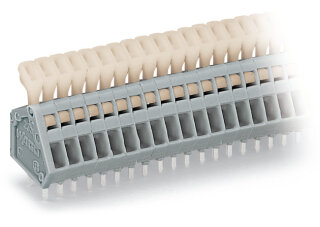

Die Leiterplattenklemme 233-236 ist eine 36-polige Anschlussleiste mit CAGE CLAMP®-Universalanschluss und Drückerbetätigung für die Leiterplattenmontage per THT-Lötstiften. Die Klemme akzeptiert eindrähtiges oder feindrähtiges Kupfer mit Querschnitten von 0,08 bis 0,5 mm² und arbeitet bei Temperaturbereichen von ?60 bis +105 °C. Das Rastermaß beträgt 2,5 mm, die Abmessungen sind 92,3 × 19,5 × 13,9 mm. Die Leiter werden im 30°-Winkel zur Platine eingeführt, eine Abisolierlänge von 5 bis 6 mm ist erforderlich. Das Gehäuse besteht aus Polyamid PA66 (UL 94 V0), die Klemmfeder ist Chrom-Nickel-Federstahl. Die CAGE CLAMP®-Technologie ermöglicht die werkzeuglose Anschlussverbindung ohne vorherige Aderendhülsen-Ausstattung.
Anwendungsbereiche
Typische Anwendungen sind Sensoren- und Aktor-Anbindungen in Schaltschränken der Verpackungs- und Förderanlagentechnik sowie die flexible Verdrahtung von Steuerplatinen in Maschinenautomation. Eine weitere Anwendung ist die Anschlussleiste in Messklemmen und Signalverteilern, wo schnelle Umkonfiguration ohne Werkzeugwechsel erforderlich ist. Die Leiterplattenklemme ist in weiteren Polzahlen, Farben und mit direkter Bedruckung verfügbar. Bei Feindraht mit Kunststoffkragen-Aderendhülse ist 0,25 mm² zulässig. Die Kontaktoberfläche ist verzinnt für sichere, korrosionsbeständige Leitungsverbindungen.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,1390 kg
|
| Artikelgewicht: |
0,0139 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,39 × 9,23 × 1,95 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Varianten: |
Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Klemmstellen |
36 |
| Gesamte Anzahl der Potentiale |
36 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Eindrähtiger Leiter |
0,08 ... 0,5 mm² / 28 ... 20 AWG |
| Feindrähtiger Leiter |
0,08 ... 0,5 mm² / 28 ... 20 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 mm² |
| Hinweis (Leiterquerschnitt) |
Leiteranschluss 0,75 mm² / 18 AWG möglich, jedoch aufgrund des Isolationsdurchmessers nicht durchgängig. |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
| Leiteranschlussrichtung zur Leiterplatte |
30° |
| Polzahl |
36 |
Anschluss 1
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Eindrähtiger Leiter |
0,08 ... 0,5 mm² / 28 ... 20 AWG |
| Feindrähtiger Leiter |
0,08 ... 0,5 mm² / 28 ... 20 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 mm² |
| Hinweis (Leiterquerschnitt) |
Leiteranschluss 0,75 mm² / 18 AWG möglich, jedoch aufgrund des Isolationsdurchmessers nicht durchgängig. |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
| Leiteranschlussrichtung zur Leiterplatte |
30° |
| Polzahl |
36 |
Geometrische Daten
| Rastermaß |
2,5 mm / 0.098 inch |
| Breite |
92,3 mm / 3.634 inch |
| Höhe |
19,5 mm / 0.768 inch |
| Höhe ab Oberfläche |
15,5 mm / 0.61 inch |
| Tiefe |
13,9 mm / 0.547 inch |
| Lötstiftlänge |
4 mm
|
| Lötstiftabmessungen |
0,5 x 0,75 mm |
| Bohrlochdurchmesser mit Toleranz |
1,1 (+0,1) mm |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
| Lötstiftanordnung |
über die gesamte Klemmenleiste in Reihe |
| Anzahl der Lötstifte pro Potential |
2 |
Werkstoffdaten
| Farbe |
grau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,328MJ |
| Gewicht |
13,9 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +105 °C |
Kaufmännische Daten
| Produktgruppe |
4 (GDS- und Durchführungsklemmen) |
| VPE (UVPE) |
40 (10) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CH |
| GTIN |
4045454050917 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-01 |
| eCl@ss 9.0 |
27-44-04-01 |
| ETIM 9.0 |
EC002643 |
| ETIM 10.0 |
EC002643 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
