Produktbeschreibung

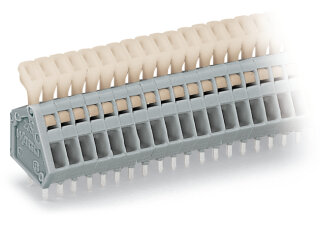

Die Leiterplattenklemme 233-208 von WAGO ist eine 8-polige Durchverbindungsklemme mit CAGE CLAMP Universalanschluss und Drücker-Betätigung. Sie verbindet Leiterplatten-Schnittstellen mit externen Verdrahtungen über eine sichere, werkzeuglose Klemmtechnik. Technische Eckdaten: 8 Klemmstellen, Leiterquerschnitt 0,08 bis 0,5 mm² für ein- und mehradrige Leiter, Rastermaß 2,5 mm, Lötstiftabmessungen 0,5 × 0,75 mm mit 4 mm Länge, Abmessungen 22,3 × 19,5 × 13,9 mm, THT-Kontaktierung mit je 2 Lötstiften pro Potential, Isolierwerkstoff Polyamid PA66 (UL 94 V0), Grenztemperaturbereich -60 bis +105 °C. Einsatzfelder: In Steuerungsgeräten zur Ankopplung von Sensoren und Aktoren über flexible Anschlussdrähte; in kompakten Schaltschränken und dezentralen Steuersystemen, wo Leiterplatten-Reihenklemmen in Reihe arbeiten; zur schnellen Verdrahtung von Mess- und Überwachungsgeräten ohne Aderendhülsen-Vorbereitung. Die CAGE CLAMP Technologie benötigt keine Aderendhülsen und verzichtet auf Schraubverbindungen — die Käfigzugfeder hält den Leiter wartungsfrei fest.
Vorteile gegenüber Alternativen
Im Unterschied zu klassischen Schraubklemmen ermöglicht der Drücker ein einfaches Umklemmen von Leitungen ohne Werkzeug und reduziert Montagezeiten. Abisolierlänge: 5 bis 6 mm. Varianten mit anderen Polzahlen und Farben sind konfigurierbar.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,1815 kg
|
| Artikelgewicht: |
0,0033 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,39 × 2,23 × 1,95 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Varianten: |
Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Klemmstellen |
8 |
| Gesamte Anzahl der Potentiale |
8 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Eindrähtiger Leiter |
0,08 ... 0,5 mm² / 28 ... 20 AWG |
| Feindrähtiger Leiter |
0,08 ... 0,5 mm² / 28 ... 20 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 mm² |
| Hinweis (Leiterquerschnitt) |
Leiteranschluss 0,75 mm² / 18 AWG möglich, jedoch aufgrund des Isolationsdurchmessers nicht durchgängig. |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
| Leiteranschlussrichtung zur Leiterplatte |
30° |
| Polzahl |
8 |
Anschluss 1
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Eindrähtiger Leiter |
0,08 ... 0,5 mm² / 28 ... 20 AWG |
| Feindrähtiger Leiter |
0,08 ... 0,5 mm² / 28 ... 20 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 mm² |
| Hinweis (Leiterquerschnitt) |
Leiteranschluss 0,75 mm² / 18 AWG möglich, jedoch aufgrund des Isolationsdurchmessers nicht durchgängig. |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
| Leiteranschlussrichtung zur Leiterplatte |
30° |
| Polzahl |
8 |
Geometrische Daten
| Rastermaß |
2,5 mm / 0.098 inch |
| Breite |
22,3 mm / 0.878 inch |
| Höhe |
19,5 mm / 0.768 inch |
| Höhe ab Oberfläche |
15,5 mm / 0.61 inch |
| Tiefe |
13,9 mm / 0.547 inch |
| Lötstiftlänge |
4 mm
|
| Lötstiftabmessungen |
0,5 x 0,75 mm |
| Bohrlochdurchmesser mit Toleranz |
1,1 (+0,1) mm |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
| Lötstiftanordnung |
über die gesamte Klemmenleiste in Reihe |
| Anzahl der Lötstifte pro Potential |
2 |
Werkstoffdaten
| Farbe |
grau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,076MJ |
| Gewicht |
3,3 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +105 °C |
Kaufmännische Daten
| Produktgruppe |
4 (GDS- und Durchführungsklemmen) |
| VPE (UVPE) |
220 (55) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CH |
| GTIN |
4045454049508 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-01 |
| eCl@ss 9.0 |
27-44-04-01 |
| ETIM 9.0 |
EC002643 |
| ETIM 10.0 |
EC002643 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Hinweise
| Varianten: |
Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Klemmstellen |
8 |
| Gesamte Anzahl der Potentiale |
8 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Eindrähtiger Leiter |
0,08 ... 0,5 mm² / 28 ... 20 AWG |
| Feindrähtiger Leiter |
0,08 ... 0,5 mm² / 28 ... 20 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 mm² |
| Hinweis (Leiterquerschnitt) |
Leiteranschluss 0,75 mm² / 18 AWG möglich, jedoch aufgrund des Isolationsdurchmessers nicht durchgängig. |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
| Leiteranschlussrichtung zur Leiterplatte |
30° |
| Polzahl |
8 |
Anschluss 1
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Eindrähtiger Leiter |
0,08 ... 0,5 mm² / 28 ... 20 AWG |
| Feindrähtiger Leiter |
0,08 ... 0,5 mm² / 28 ... 20 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 mm² |
| Hinweis (Leiterquerschnitt) |
Leiteranschluss 0,75 mm² / 18 AWG möglich, jedoch aufgrund des Isolationsdurchmessers nicht durchgängig. |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
| Leiteranschlussrichtung zur Leiterplatte |
30° |
| Polzahl |
8 |
Geometrische Daten
| Rastermaß |
2,5 mm / 0.098 inch |
| Breite |
22,3 mm / 0.878 inch |
| Höhe |
19,5 mm / 0.768 inch |
| Höhe ab Oberfläche |
15,5 mm / 0.61 inch |
| Tiefe |
13,9 mm / 0.547 inch |
| Lötstiftlänge |
4 mm
|
| Lötstiftabmessungen |
0,5 x 0,75 mm |
| Bohrlochdurchmesser mit Toleranz |
1,1 (+0,1) mm |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
| Lötstiftanordnung |
über die gesamte Klemmenleiste in Reihe |
| Anzahl der Lötstifte pro Potential |
2 |
Werkstoffdaten
| Farbe |
grau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,076MJ |
| Gewicht |
3,3 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +105 °C |
Kaufmännische Daten
| Produktgruppe |
4 (GDS- und Durchführungsklemmen) |
| VPE (UVPE) |
220 (55) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CH |
| GTIN |
4045454049508 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-01 |
| eCl@ss 9.0 |
27-44-04-01 |
| ETIM 9.0 |
EC002643 |
| ETIM 10.0 |
EC002643 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
