Produktbeschreibung

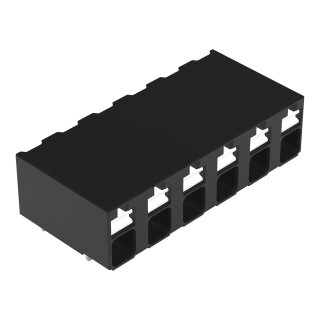

Die THR-Leiterplattenklemme 2086-3206 ist eine 6-polige Leiterplattenklemme mit Push-in CAGE CLAMP-Technologie zur direkten Bestückung von Leiterplatten. Die Klemme akzeptiert Leiterquerschnitte von 0,14 bis 1,5 mm² für starre Leiter sowie feindrähtige Leiter mit und ohne Kunststoffkragen-Aderendhülsen. Die Betätigung erfolgt per Drücker, das Rastermaß beträgt 5 mm, die Breite 29,2 mm und die Höhe ab Oberfläche 7,8 mm. Die Kontakte bestehen aus Elektrolytkupfer mit Zinnoberfläche, das Gehäuse aus Polyphtalamid (PPA GF) mit Brennbarkeitsklasse V0 nach UL 94. Der Temperaturbereich liegt zwischen -60 und +105 °C Dauergebrauchstemperatur. Die Push-in CAGE CLAMP-Technologie ermöglicht werkzeuglosen Anschluss ohne separate Abisolierwerkzeuge – starre und feindrähtige Leiter werden direkt in die Klemmstelle gesteckt. Die Abisolierlänge beträgt 8 bis 9 mm.
Anwendungsbereiche
Typische Anwendungen sind die Steckeranbindung von Sensoren und Aktoren auf digitalen Schaltschränken-Steuerleiterplatten, die Modulverdrahtung in Industrie-PCs und die Ausgangstreiber-Beschaltung in Regelplatinen. Eine weitere Anwendung ist die flexible Leitungsankopplung in industriellen Schaltpaneelen ohne Lötkolben.
Vorteile gegenüber Alternativen
Im Unterschied zu rein geklemmt aufgebauten Leiterplattenklemmen mit Schraubanschluss ermöglicht die Push-in-Bauweise schnellere Bestückung und sichere Kontaktgabe auch bei unerfahrenem Personal. Die Klemme wird per THR-Technologie auf der Leiterplatte verlötet und ermöglicht dadurch hohe Lagerstabilität und Vibrationsfestigkeit in mobilen oder erschütterungsreichen Umgebungen.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,3888 kg
|
| Artikelgewicht: |
0,0036 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,36 × 2,92 × 1,02 cm |
Technische Daten
Anschlussdaten
| Klemmstellen |
6 |
| Gesamte Anzahl der Potentiale |
6 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Eindrähtiger Leiter |
0,14 ... 1,5 mm² / 28 ... 16 AWG |
| Feindrähtiger Leiter |
0,14 ... 1,5 mm² / 26 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Leiteranschlussrichtung zur Leiterplatte |
0° |
| Polzahl |
6 |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Eindrähtiger Leiter |
0,14 ... 1,5 mm² / 28 ... 16 AWG |
| Feindrähtiger Leiter |
0,14 ... 1,5 mm² / 26 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Leiteranschlussrichtung zur Leiterplatte |
0° |
| Polzahl |
6 |
Geometrische Daten
| Rastermaß |
5 mm / 0.197 inch |
| Breite |
29,2 mm / 1.15 inch |
| Höhe |
10,2 mm / 0.402 inch |
| Höhe ab Oberfläche |
7,8 mm / 0.307 inch |
| Tiefe |
13,6 mm / 0.535 inch |
| Lötstiftlänge |
2,4 mm
|
| Lötstiftabmessungen |
0,3 x 0,8 mm |
| Durchmesser metallisiertes Loch (THR) |
1 (+0,1) mm |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THR |
| Lötstiftanordnung |
über die gesamte Klemmenleiste in Reihe |
| Anzahl der Lötstifte pro Potential |
2 |
Werkstoffdaten
| Farbe |
schwarz |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,033MJ |
| Gewicht |
3,6 g
|
| MSL gemäß J-STD 020D |
1 |
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +105 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| VPE (UVPE) |
108 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CH |
| GTIN |
4066966142303 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| ETIM 9.0 |
EC002643 |
| ETIM 10.0 |
EC002643 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
