Produktbeschreibung

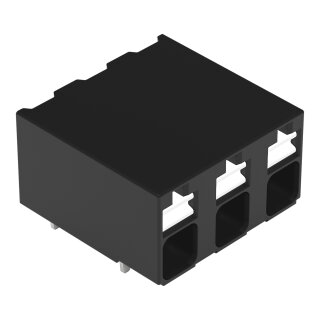

Die THR-Leiterplattenklemme 2086-3203/300-000/997-605 ist eine 3-polige Leiterplattenklemme mit Drückerbetätigung und Push-in CAGE CLAMP Anschlusstechnik für direkte Leiterabzweigungen ohne Werkzeug. Das Produkt ist ausgelegt für Leiterquerschnitte von 0,14 bis 1,5 mm² (eindrähtiger und feindrählter Leiter), verfügt über ein Rastermaß von 5 mm und Lötstiftabmessungen von 0,3 × 0,8 mm bei einer Lötstiftlänge von 1,5 mm. Die Kontaktoberfläche ist verzinnt, die Betätigung erfolgt über Drücker, und die Verlötung wird mittels THR-Technik durchgeführt. Der Leiter wird in 0°-Winkel zur Oberfläche eingeführt, erforderliche Abisolierlänge liegt bei 8 bis 9 mm. Die Klemme erfüllt hohe Anforderungen an Temperaturbeständigkeit mit einem Grenztemperaturbereich von -60 bis +105 °C und Dauergebrauchstemperatur von -60 bis +105 °C.
Anwendungsbereiche
Typische Anwendungen sind die Verdrahtung in Steuerungsgeräten mit direkter Leiterabzweigung sowie die Sensor-Aktor-Anbindung in Bahnfahrzeugen und mobilen Systemen. Ein weiteres Einsatzfeld ist die Schaltschrank-Steuerungsverdrahtung mit kompaktem Rastermaß. Das Produkt ist nach DIN EN 50155 und DIN EN 61373 zertifiziert, genießt Lebensdauer-Kategorie 1 / Klasse A/B und besteht Schwingungstests bis 5g im Frequenzbereich 5 bis 150 Hz über jeweils 5 Stunden pro Achse.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubklemmen ermöglicht die Push-in CAGE CLAMP Technologie den Anschluss sowohl massiver Leiter als auch feindrähtige Leiter mit Aderendhülse ohne zusätzliche Werkzeuge oder Montagezeit.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,7470 kg
|
| Artikelgewicht: |
0,0018 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,36 × 1,42 × 0,93 cm |
Technische Daten
Anschlussdaten
| Klemmstellen |
3 |
| Gesamte Anzahl der Potentiale |
3 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Eindrähtiger Leiter |
0,14 ... 1,5 mm² / 28 ... 16 AWG |
| Feindrähtiger Leiter |
0,14 ... 1,5 mm² / 26 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Leiteranschlussrichtung zur Leiterplatte |
0° |
| Polzahl |
3 |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Eindrähtiger Leiter |
0,14 ... 1,5 mm² / 28 ... 16 AWG |
| Feindrähtiger Leiter |
0,14 ... 1,5 mm² / 26 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Leiteranschlussrichtung zur Leiterplatte |
0° |
| Polzahl |
3 |
Geometrische Daten
| Rastermaß |
5 mm / 0.197 inch |
| Breite |
14,2 mm / 0.559 inch |
| Höhe |
9,3 mm / 0.366 inch |
| Höhe ab Oberfläche |
7,8 mm / 0.307 inch |
| Tiefe |
13,6 mm / 0.535 inch |
| Lötstiftlänge |
1,5 mm
|
| Lötstiftabmessungen |
0,3 x 0,8 mm |
| Durchmesser metallisiertes Loch (THR) |
1 (+0,1) mm |
| Spulendurchmesser der Gurtverpackung |
380 mm
|
| Gurtbreite |
32 mm
|
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THR |
| Lötstiftanordnung |
über die gesamte Klemmenleiste in Reihe |
| Anzahl der Lötstifte pro Potential |
2 |
Werkstoffdaten
| Farbe |
schwarz |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,016MJ |
| Gewicht |
1,8 g
|
| MSL gemäß J-STD 020D |
1 |
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +105 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
| Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch |
DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum/Einbauort |
Lebensdauerprüfung Kategorie 1, Klasse A/B |
| Funktionsprüfung mit rauschförmigen Schwingen |
Prüfung nach Pkt. 8 der Norm bestanden |
| Frequenz |
f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung |
5g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse |
5 Std. |
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen |
Bestanden |
| Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens |
Prüfung nach Pkt. 9 der Norm bestanden |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen |
Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Schockprüfung |
Prüfung nach Pkt. 10 der Norm bestanden |
| Schockform |
Halbsinus |
| Schockdauer |
30 ms
|
| Anzahl der Schocks Achse |
3 pos. und 3 neg. |
| Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen |
Bestanden |
Umweltprüfungen
| Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch |
DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum/Einbauort |
Lebensdauerprüfung Kategorie 1, Klasse A/B |
| Funktionsprüfung mit rauschförmigen Schwingen |
Prüfung nach Pkt. 8 der Norm bestanden |
| Frequenz |
f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung |
5g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse |
5 Std. |
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen |
Bestanden |
| Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens |
Prüfung nach Pkt. 9 der Norm bestanden |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen |
Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Schockprüfung |
Prüfung nach Pkt. 10 der Norm bestanden |
| Schockform |
Halbsinus |
| Schockdauer |
30 ms
|
| Anzahl der Schocks Achse |
3 pos. und 3 neg. |
| Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen |
Bestanden |
Kaufmännische Daten
| VPE (UVPE) |
2905 (415) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CH |
| GTIN |
4066966495713 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| ETIM 9.0 |
EC002643 |
| ETIM 10.0 |
EC002643 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
