Produktbeschreibung

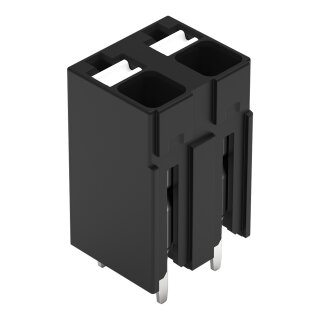

Die THR-Leiterplattenklemme 2086-3102/300-000/997-604 ist eine 2-polige Leiterplattenklemme mit Push-in CAGE CLAMP®-Anschlusstechnik von WAGO für die werkzeuglose Verdrahtung in Steuergeräten und Schaltschränken. Die Klemme ist ausgelegt für Leiterquerschnitte von 0,14 bis 1,5 mm² (eindrähtiger und feindrähtiger Leiter mit Aderendhülse), verfügt über ein Rastermaß von 5 mm und wird mittels THR auf der Leiterplatte verlötet. Die Betätigung erfolgt über einen Drücker, die Kontakte sind verzinnt. Der zulässige Temperaturbereich liegt zwischen -60 und +105 °C im Dauergebrauch, wobei die Verarbeitungstemperatur -35 bis +60 °C beträgt. Die Anschlusstechnik ermöglicht das direkte Einstecken von starren und feindrähtig isolierten Leitern ohne Werkzeug; erforderlich ist eine Abisolierung von 8 bis 9 mm Länge.
Anwendungsbereiche
Typische Einsatzfelder sind die Schnellverdrahtung von Messwerterfassungsmodulen in automatisierten Prüfständen sowie die Signal- und Stromversorgungsanbindung in kompakten Steuergeräten für Verpackungsmaschinen. Auch in rauhen Umgebungen mit Vibrationen (bis 5g nach DIN EN 61373) und Temperaturwechseln wie Bahnanwendungen nach DIN EN 50155 beweist sich die Klemme durch ihre Schwingungsfestigkeit und Langzeitbeständigkeit.
Vorteile gegenüber Alternativen
Im Unterschied zu rein druckgelöteten Klemmen bietet die Push-in CAGE CLAMP®-Technologie die Vorteil der flexiblen Verdrahtungsreihenfolge und des schnellen Anschlusswechsels im Service.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,2820 kg
|
| Artikelgewicht: |
0,0012 kg
|
Technische Daten
Anschlussdaten
| Klemmstellen |
2 |
| Gesamte Anzahl der Potentiale |
2 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Eindrähtiger Leiter |
0,14 ... 1,5 mm² / 28 ... 16 AWG |
| Feindrähtiger Leiter |
0,14 ... 1,5 mm² / 26 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Leiteranschlussrichtung zur Leiterplatte |
90° |
| Polzahl |
2 |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Eindrähtiger Leiter |
0,14 ... 1,5 mm² / 28 ... 16 AWG |
| Feindrähtiger Leiter |
0,14 ... 1,5 mm² / 26 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Leiteranschlussrichtung zur Leiterplatte |
90° |
| Polzahl |
2 |
Geometrische Daten
| Rastermaß |
5 mm / 0.197 inch |
| Breite |
9,2 mm / 0.362 inch |
| Höhe |
15,1 mm / 0.594 inch |
| Höhe ab Oberfläche |
13,6 mm / 0.535 inch |
| Tiefe |
7,8 mm / 0.307 inch |
| Lötstiftlänge |
1,5 mm
|
| Lötstiftabmessungen |
0,3 x 0,8 mm |
| Durchmesser metallisiertes Loch (THR) |
1 (+0,1) mm |
| Spulendurchmesser der Gurtverpackung |
380 mm
|
| Gurtbreite |
24 mm
|
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THR |
| Lötstiftanordnung |
über die gesamte Klemmenleiste in Reihe |
| Anzahl der Lötstifte pro Potential |
2 |
Werkstoffdaten
| Farbe |
schwarz |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,01MJ |
| Gewicht |
1,2 g
|
| MSL gemäß J-STD 020D |
1 |
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +105 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
| Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch |
DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum/Einbauort |
Lebensdauerprüfung Kategorie 1, Klasse A/B |
| Funktionsprüfung mit rauschförmigen Schwingen |
Prüfung nach Pkt. 8 der Norm bestanden |
| Frequenz |
f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung |
5g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse |
5 Std. |
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen |
Bestanden |
| Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens |
Prüfung nach Pkt. 9 der Norm bestanden |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen |
Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Schockprüfung |
Prüfung nach Pkt. 10 der Norm bestanden |
| Schockform |
Halbsinus |
| Schockdauer |
30 ms
|
| Anzahl der Schocks Achse |
3 pos. und 3 neg. |
| Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen |
Bestanden |
Umweltprüfungen
| Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch |
DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum/Einbauort |
Lebensdauerprüfung Kategorie 1, Klasse A/B |
| Funktionsprüfung mit rauschförmigen Schwingen |
Prüfung nach Pkt. 8 der Norm bestanden |
| Frequenz |
f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung |
5g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse |
5 Std. |
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen |
Bestanden |
| Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens |
Prüfung nach Pkt. 9 der Norm bestanden |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen |
Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Schockprüfung |
Prüfung nach Pkt. 10 der Norm bestanden |
| Schockform |
Halbsinus |
| Schockdauer |
30 ms
|
| Anzahl der Schocks Achse |
3 pos. und 3 neg. |
| Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen |
Bestanden |
Kaufmännische Daten
| VPE (UVPE) |
2115 (235) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CH |
| GTIN |
4066966450514 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| ETIM 9.0 |
EC002643 |
| ETIM 10.0 |
EC002643 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
