Produktbeschreibung

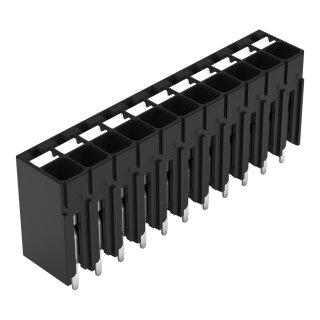

Die THR-Leiterplattenklemme 2086-1111 ist eine 11-polige Steckverbinderklemme mit Push-in CAGE CLAMP®-Anschlusstechnik für die direkte Lötung auf Leiterplatten. Die Klemme akzeptiert eindrähtige Leiter von 0,14 bis 1,5 mm² sowie feindrähtige Leiter bis 1,5 mm² mit oder ohne Aderendhülse, ohne vorherige Werkzeugbearbeitung. Das Rastermaß beträgt 3,5 mm bei einer Gesamtbreite von 39,2 mm und einer Tiefe von 7,8 mm. Die Betätigung erfolgt über Drücker, der Leiter wird im rechten Winkel zur Platine eingeführt. Die Kontakte aus Elektrolytkupfer bieten Stromübergabe, das Gehäuse aus Polyphtalamid (PPA GF) erfüllt die UL-94-V0-Brennbarkeitsklasse. Der Temperaturbereich liegt zwischen -60 und +105 °C für den Dauergebrauch.
Anwendungsbereiche
Typische Einsatzfelder sind die direkte Leiterplattenverdrahtung in Steuerungsverteilern, die Anbindung von Sensoren und Aktoren an Automatisierungsmodule sowie die Leiterplatten-zu-Leiterplatten-Verbindung in Schaltschränken. In Verpackungsmaschinen und Förderanlagen dient diese Klemme der Signalverteilung und der Stromversorgung von Steuerschaltungen.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubklemmen ermöglicht die Push-in-Technologie die feldgerechte Neubestückung ohne Abisolierung oder Werkzeugaufwand. Die THR-Leiterplattenkontaktierung mit je zwei Lötstiften pro Potential sichert die mechanische und elektrische Festigkeit auf der Platine.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,4536 kg
|
| Artikelgewicht: |
0,0054 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
0,78 × 3,92 × 1,60 cm |
Technische Daten
Anschlussdaten
| Klemmstellen |
11 |
| Gesamte Anzahl der Potentiale |
11 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Eindrähtiger Leiter |
0,14 ... 1,5 mm² / 28 ... 16 AWG |
| Feindrähtiger Leiter |
0,14 ... 1,5 mm² / 26 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Leiteranschlussrichtung zur Leiterplatte |
90° |
| Polzahl |
11 |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Eindrähtiger Leiter |
0,14 ... 1,5 mm² / 28 ... 16 AWG |
| Feindrähtiger Leiter |
0,14 ... 1,5 mm² / 26 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Leiteranschlussrichtung zur Leiterplatte |
90° |
| Polzahl |
11 |
Geometrische Daten
| Rastermaß |
3,5 mm / 0.138 inch |
| Breite |
39,2 mm / 1.543 inch |
| Höhe |
16 mm / 0.63 inch |
| Höhe ab Oberfläche |
13,6 mm / 0.535 inch |
| Tiefe |
7,8 mm / 0.307 inch |
| Lötstiftlänge |
2,4 mm
|
| Lötstiftabmessungen |
0,3 x 0,8 mm |
| Durchmesser metallisiertes Loch (THR) |
1 (+0,1) mm |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THR |
| Lötstiftanordnung |
über die gesamte Klemmenleiste in Reihe |
| Anzahl der Lötstifte pro Potential |
2 |
Werkstoffdaten
| Farbe |
schwarz |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,04MJ |
| Gewicht |
5,4 g
|
| MSL gemäß J-STD 020D |
1 |
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +105 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| VPE (UVPE) |
84 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CH |
| GTIN |
4066966141504 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| ETIM 9.0 |
EC002643 |
| ETIM 10.0 |
EC002643 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
