Produktbeschreibung

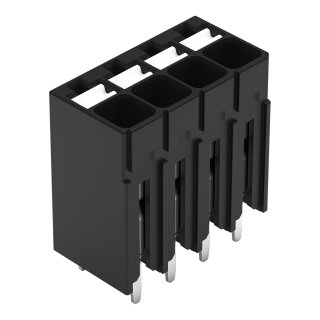

Die THR-Leiterplattenklemme 2086-1104 ist eine 4-polige Anschlusskomponente für starre und feindrähtige Leiter, die mittels Durchstecktechnik auf Leiterplatten gelötet wird. Die Klemme besticht durch die werkzeuglose Push-in CAGE CLAMP®-Anschlusstechnik: Leiter mit Querschnitten von 0,14 bis 1,5 mm² (eindrähtiges Material) oder 0,25 bis 1,5 mm² mit Aderendhülse können direkt ohne Abisolieren oder Werkzeug in die Klemmstellen eingepresst werden. Die Abmessungen betragen 14,7 × 16 × 7,8 mm bei einem Rastermaß von 3,5 mm. Der Betrieb erfolgt über Drücker, die erforderliche Abisolierlänge liegt bei 8 bis 9 mm. Der Temperaturbereich erstreckt sich von minus 60 bis plus 105 Grad Celsius, was die Einsatzfähigkeit auch in extremen Umgebungsbedingungen garantiert. Der Isolierwerkstoff besteht aus Polyphtalamid (PPA GF) mit Brennbarkeitsklasse V0 nach UL 94, die Kontakte sind aus Elektrolytkupfer mit Zinnoberfläche gefertigt.
Anwendungsbereiche
Typische Anwendungen sind die Verdrahtung von Steuerleiterplatten in Schaltschränken, die Anbindung von Sensors- und Aktorsignalen bei Automatisierungsanlagen sowie die Stromversorgung von Bauelementen in Verpackungsmaschinen und Förderanlagen.
Vorteile gegenüber Alternativen
Im Unterschied zu älteren Schraubklemmensystemen ermöglicht die Push-in-Technologie eine deutlich schnellere und fehlerfreiheit Bestückung ohne separates Werkzeug. Die Klemme wird als THR-Komponente mit zwei Lötstiften pro Potential auf die Leiterplatte montiert, wodurch eine mechanische und elektrische Verbindung gewährleistet wird.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,4320 kg
|
| Artikelgewicht: |
0,0020 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
0,78 × 1,47 × 1,60 cm |
Technische Daten
Anschlussdaten
| Klemmstellen |
4 |
| Gesamte Anzahl der Potentiale |
4 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Eindrähtiger Leiter |
0,14 ... 1,5 mm² / 28 ... 16 AWG |
| Feindrähtiger Leiter |
0,14 ... 1,5 mm² / 26 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Leiteranschlussrichtung zur Leiterplatte |
90° |
| Polzahl |
4 |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Eindrähtiger Leiter |
0,14 ... 1,5 mm² / 28 ... 16 AWG |
| Feindrähtiger Leiter |
0,14 ... 1,5 mm² / 26 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Leiteranschlussrichtung zur Leiterplatte |
90° |
| Polzahl |
4 |
Geometrische Daten
| Rastermaß |
3,5 mm / 0.138 inch |
| Breite |
14,7 mm / 0.579 inch |
| Höhe |
16 mm / 0.63 inch |
| Höhe ab Oberfläche |
13,6 mm / 0.535 inch |
| Tiefe |
7,8 mm / 0.307 inch |
| Lötstiftlänge |
2,4 mm
|
| Lötstiftabmessungen |
0,3 x 0,8 mm |
| Durchmesser metallisiertes Loch (THR) |
1 (+0,1) mm |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THR |
| Lötstiftanordnung |
über die gesamte Klemmenleiste in Reihe |
| Anzahl der Lötstifte pro Potential |
2 |
Werkstoffdaten
| Farbe |
schwarz |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,015MJ |
| Gewicht |
2 g
|
| MSL gemäß J-STD 020D |
1 |
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +105 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| VPE (UVPE) |
216 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CH |
| GTIN |
4066966001525 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| ETIM 9.0 |
EC002643 |
| ETIM 10.0 |
EC002643 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
