Produktbeschreibung

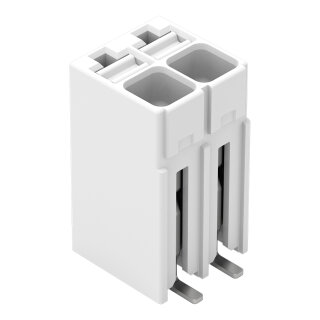

Die SMD-Leiterplattenklemme 2086-1102/700-650/997-604 von WAGO ist eine 2-polige Leiterplattenklemme mit Push-in CAGE CLAMP®-Technologie und Drückerbetätigung für oberflächenmontierte Anwendungen. Die Klemme ist für Leiterquerschnitte von 0,14 bis 1,5 mm² ausgelegt und akzeptiert sowohl eindrähtiges als auch feindrähtiges Material mit oder ohne Aderendhülse. Das Rastermaß beträgt 3,5 mm, die Abmessungen liegen bei 7,7 × 13,85 × 7,8 mm. Die Kontaktoberfläche ist verzinnt, die Betätigung erfolgt über einen Drücker ohne Werkzeugeinsatz. Die Verarbeitung erfolgt im Reflow-Lötverfahren, der Leiter wird senkrecht zur Leiterplattenoberfläche eingefädelt mit einer erforderlichen Abisolierlänge von 8 bis 9 mm. Die Klemme ist für Dauergebrauchstemperaturen von -60 bis +105 °C zertifiziert und erfüllt die Anforderungen der Bahnnormen DIN EN 50155 und DIN EN 61373. Sie wurde auf Schwingungsfestigkeit gemäß Kategorie 1, Klasse A/B getestet und bestand die Funktionsprüfung mit rauschförmigen Schwingungen im Frequenzbereich 5 bis 150 Hz bei 5 g Beschleunigung über je 5 Stunden pro Achse.
Anwendungsbereiche
Typische Einsatzfelder sind die Verdrahtung von Steuerungsleiterplatten in Bahnfahrzeugen, industriellen Schaltanlagen und dezentralen Automatisierungsmodulen.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubklemmen erfordert die Push-in CAGE CLAMP®-Technologie weder Aderendhülsen noch Drehmoment-Kontrolle und reduziert somit Verdrahtungszeit und Fehlerquellen in der Leiterplattenmontage. Für Durchgangsverbindungen oder fliegende Leitungen bietet WAGO kompatible Steckverbinder und Adapter an.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,7020 kg
|
| Artikelgewicht: |
0,0026 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
0,78 × 0,77 × 1,39 cm |
Technische Daten
Anschlussdaten
| Klemmstellen |
2 |
| Gesamte Anzahl der Potentiale |
2 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Eindrähtiger Leiter |
0,14 ... 1,5 mm² / 28 ... 16 AWG |
| Feindrähtiger Leiter |
0,14 ... 1,5 mm² / 26 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Leiteranschlussrichtung zur Leiterplatte |
90° |
| Polzahl |
2 |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Eindrähtiger Leiter |
0,14 ... 1,5 mm² / 28 ... 16 AWG |
| Feindrähtiger Leiter |
0,14 ... 1,5 mm² / 26 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Leiteranschlussrichtung zur Leiterplatte |
90° |
| Polzahl |
2 |
Geometrische Daten
| Rastermaß |
3,5 mm / 0.138 inch |
| Breite |
7,7 mm / 0.303 inch |
| Höhe |
13,85 mm / 0.545 inch |
| Tiefe |
7,8 mm / 0.307 inch |
| Spulendurchmesser der Gurtverpackung |
380 mm
|
| Gurtbreite |
24 mm
|
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
SMD |
| Lötstiftanordnung |
über die gesamte Klemmenleiste in Reihe |
| Anzahl der Lötstifte pro Potential |
2 |
Werkstoffdaten
| Farbe |
weiß |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,011MJ |
| Gewicht |
2,6 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +105 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
| Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch |
DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum/Einbauort |
Lebensdauerprüfung Kategorie 1, Klasse A/B |
| Funktionsprüfung mit rauschförmigen Schwingen |
Prüfung nach Pkt. 8 der Norm bestanden |
| Frequenz |
f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung |
5g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse |
5 Std. |
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen |
Bestanden |
| Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens |
Prüfung nach Pkt. 9 der Norm bestanden |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen |
Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Schockprüfung |
Prüfung nach Pkt. 10 der Norm bestanden |
| Schockform |
Halbsinus |
| Schockdauer |
30 ms
|
| Anzahl der Schocks Achse |
3 pos. und 3 neg. |
| Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen |
Bestanden |
Umweltprüfungen
| Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch |
DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum/Einbauort |
Lebensdauerprüfung Kategorie 1, Klasse A/B |
| Funktionsprüfung mit rauschförmigen Schwingen |
Prüfung nach Pkt. 8 der Norm bestanden |
| Frequenz |
f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung |
5g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse |
5 Std. |
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen |
Bestanden |
| Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens |
Prüfung nach Pkt. 9 der Norm bestanden |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen |
Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Schockprüfung |
Prüfung nach Pkt. 10 der Norm bestanden |
| Schockform |
Halbsinus |
| Schockdauer |
30 ms
|
| Anzahl der Schocks Achse |
3 pos. und 3 neg. |
| Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen |
Bestanden |
Kaufmännische Daten
| VPE (UVPE) |
2430 (270) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CH |
| GTIN |
4066966352283 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| ETIM 9.0 |
EC002643 |
| ETIM 10.0 |
EC002643 |
| ECCN |
NO US CLASSIFICATION |
