Produktbeschreibung

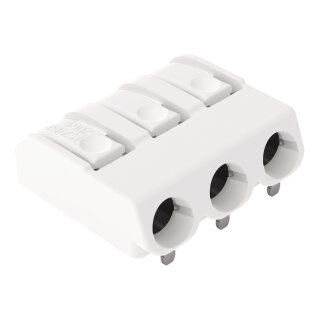

Die THR-Leiterplattenklemme 2061-1643/998-404 ist eine 3-polige Reihenklemme mit Push-in CAGE CLAMP Anschlusstechnik von WAGO für die THR-Lotung auf Leiterplatten. Die Klemme ist 0 ° zur Platine ausgerichtet und erlaubt den werkzeuglosen Anschluss von ein- und feindrähtigen Leitern. Die technischen Eckdaten lauten: Leiterquerschnitt 0,25 bis 1,5 mm² (eindrahtig), 0,5 bis 1,5 mm² (feindrahtig mit oder ohne Aderendhülse), Rastermaß 6 mm, Betätigung durch Drücker, Kontaktoberfläche Zinn auf Kupferlegierung, Temperaturbereich ?60 bis +105 °C. Die Abmessungen betragen 17,7 × 7,1 × 15,2 mm.
Anwendungsbereiche
Typische Anwendungen sind die Sensor-Ankopplung auf Steuerungskarten in Schaltschränken, die Verdrahtung von Feldgeräten in der Prozessautomatisierung sowie die Anschaltung von Aktor- und Signalleitungen auf Maschinensteuerplatinen. Auch in Prüfständen und Laborgeräten wird diese Klemme häufig eingesetzt, wo häufige Umverkabelungen ohne Werkzeug erfolgen müssen.
Vorteile gegenüber Alternativen
Im Unterschied zu reinen Schraubklemmen ermöglicht die Push-in CAGE CLAMP Technologie schnelleres Handling und reduziert das Risiko von Verdrehschäden an Feindrahtleitern. Die Klemme wird im Gurt geliefert und mittels SMD-Schablone mit 150 µm Materialstärke bestückt. Die Isolierwerkstoffgruppe ist I mit Brennbarkeitsklasse V0 nach UL 94.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,5120 kg
|
| Artikelgewicht: |
0,0016 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,52 × 1,77 × 0,71 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Empfehlung |
Empfehlung SMD-Schablone:Materialstärke: 150 µmSchablonenloch-Durchmesser identisch mit Außendurchmesser des Lötauges |
Anschlussdaten
| Klemmstellen |
3 |
| Gesamte Anzahl der Potentiale |
3 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Eindrähtiger Leiter |
0,25 ... 1,5 mm² / 20 ... 16 AWG |
| Feindrähtiger Leiter |
0,5 ... 1,5 mm² / 20 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 0,75 mm² |
| Abisolierlänge |
7 ... 10 mm / 0.28 ... 0.39 inch |
| Leiteranschlussrichtung zur Leiterplatte |
0° |
| Polzahl |
3 |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Eindrähtiger Leiter |
0,25 ... 1,5 mm² / 20 ... 16 AWG |
| Feindrähtiger Leiter |
0,5 ... 1,5 mm² / 20 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 0,75 mm² |
| Abisolierlänge |
7 ... 10 mm / 0.28 ... 0.39 inch |
| Leiteranschlussrichtung zur Leiterplatte |
0° |
| Polzahl |
3 |
Geometrische Daten
| Rastermaß |
6 mm / 0.24 inch |
| Breite |
17,7 mm / 0.697 inch |
| Höhe |
7,1 mm / 0.28 inch |
| Höhe ab Oberfläche |
5,6 mm / 0.22 inch |
| Tiefe |
15,2 mm / 0.598 inch |
| Lötstiftlänge |
1,5 mm
|
| Lötstiftabmessungen |
1,2 x 0,35 mm |
| Durchmesser metallisiertes Loch (THR) |
1,5 (+0,1) mm |
| Spulendurchmesser der Gurtverpackung |
330 mm
|
| Gurtbreite |
24 mm
|
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THR |
| Lötstiftanordnung |
über die gesamte Klemmenleiste in Reihe |
| Anzahl der Lötstifte pro Potential |
2 |
Werkstoffdaten
| Farbe |
weiß |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Kupferlegierung |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,012MJ |
| Gewicht |
1,6 g
|
| MSL gemäß J-STD 020D |
1 |
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +105 °C |
Kaufmännische Daten
| VPE (UVPE) |
2880 (320) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CN |
| GTIN |
4055143274777 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-14-11-06 |
| eCl@ss 9.0 |
27-14-11-06 |
| ETIM 9.0 |
EC001284 |
| ETIM 10.0 |
EC001284 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Hinweise
| Empfehlung |
Empfehlung SMD-Schablone:Materialstärke: 150 µmSchablonenloch-Durchmesser identisch mit Außendurchmesser des Lötauges |
Anschlussdaten
| Klemmstellen |
3 |
| Gesamte Anzahl der Potentiale |
3 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Eindrähtiger Leiter |
0,25 ... 1,5 mm² / 20 ... 16 AWG |
| Feindrähtiger Leiter |
0,5 ... 1,5 mm² / 20 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 0,75 mm² |
| Abisolierlänge |
7 ... 10 mm / 0.28 ... 0.39 inch |
| Leiteranschlussrichtung zur Leiterplatte |
0° |
| Polzahl |
3 |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Eindrähtiger Leiter |
0,25 ... 1,5 mm² / 20 ... 16 AWG |
| Feindrähtiger Leiter |
0,5 ... 1,5 mm² / 20 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 0,75 mm² |
| Abisolierlänge |
7 ... 10 mm / 0.28 ... 0.39 inch |
| Leiteranschlussrichtung zur Leiterplatte |
0° |
| Polzahl |
3 |
Geometrische Daten
| Rastermaß |
6 mm / 0.24 inch |
| Breite |
17,7 mm / 0.697 inch |
| Höhe |
7,1 mm / 0.28 inch |
| Höhe ab Oberfläche |
5,6 mm / 0.22 inch |
| Tiefe |
15,2 mm / 0.598 inch |
| Lötstiftlänge |
1,5 mm
|
| Lötstiftabmessungen |
1,2 x 0,35 mm |
| Durchmesser metallisiertes Loch (THR) |
1,5 (+0,1) mm |
| Spulendurchmesser der Gurtverpackung |
330 mm
|
| Gurtbreite |
24 mm
|
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THR |
| Lötstiftanordnung |
über die gesamte Klemmenleiste in Reihe |
| Anzahl der Lötstifte pro Potential |
2 |
Werkstoffdaten
| Farbe |
weiß |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Kupferlegierung |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,012MJ |
| Gewicht |
1,6 g
|
| MSL gemäß J-STD 020D |
1 |
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +105 °C |
Kaufmännische Daten
| VPE (UVPE) |
2880 (320) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CN |
| GTIN |
4055143274777 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-14-11-06 |
| eCl@ss 9.0 |
27-14-11-06 |
| ETIM 9.0 |
EC001284 |
| ETIM 10.0 |
EC001284 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
