Produktbeschreibung

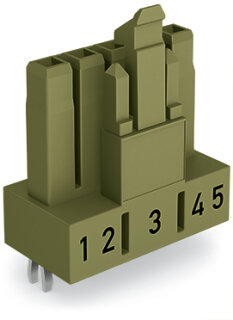

Die WINSTA MINI Buchse 890-865 ist ein miniaturisierter Leiterplattensteckverbinder mit gerader Bauform, 5 Polkennzeichnung und Kodierung B in hellgrün. Das System bietet Fehlsteckschutz durch kodierte Ausführung und ermöglicht sichere, wartungsfreie Verbindungen in der Steuerungs- und Antriebstechnik. Bei 5-poliger Belastung erreicht die Buchse einen Bemessungsstrom von 10 A; der Durchgangswiderstand liegt bei etwa 1 mOhm (Kontaktübergang 0,25 mOhm). Die Dauergebrauchstemperatur reicht von -35 bis +85 °C, das Rastermaß beträgt 4,4 mm. Die Buchse akzeptiert Leiterquerschnitte bis 1,5 mm² und verfügt über Potentialkennzeichnung 1 bis 5 im Aufdruck.
Anwendungsbereiche
In der Prozessautomation und LED-Beleuchtungstechnik ermöglicht das kompakte WINSTA MINI System platzsparende Anschlüsse, da LED-Module deutlich weniger Bauraum für Anschlusstechnik benötigen als konventionelle Beleuchtungen. In Steuerungsschränken und Maschinensteuerungen reduziert die Kodierung Verwechslungsfehler beim Verdrahten von Sensor- und Aktor-Anschlüssen. Ebenso eignet sich die Buchse für dezentrale Verteilerblöcke in Robotik-Anwendungen, wo schnelle Steckerzyklen und Kontakte erforderlich sind.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubklemmen ermöglicht WINSTA MINI durch die integrierte Federanschlusstechnik eine werkzeuglose, schnellere Montage ohne Drehmoment-Kontrolle. Die einbaufertige Ausführung mit konfektioniertem Zubehör senkt Montagekosten und Installationsfehler auf der Baustelle deutlich.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,2650 kg
|
| Artikelgewicht: |
0,0053 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,22 × 2,36 × 3,19 cm |
Technische Daten
Hinweise
| Allgemeine Sicherheitshinweise |
1. Nur von Elektrofachkraft oder einer für die Tätigkeit elektrisch unterwiesenen Person (EUP nach DIN VDE 0105-100) anzuwenden!2. Nicht unter Spannung/Last installieren!3. Nur für bestimmungsgemäßen Gebrauch einsetzen!4. Nationale Vorschriften/Normen/Richtlinien beachten!5. Technische Daten der Pro |
| Varianten: |
Andere PolkennzeichnungenWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Elektrische Daten
| Bemessungsstrom Hinweis |
13 A bei 3-poliger Belastung10 A bei 4- und 5-poliger Belastung |
| Hinweis zum Durchgangswiderstand |
ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse |
Bemessungsdaten gemäß IEC/EN – Hinweise
| Bemessungsstrom Hinweis |
13 A bei 3-poliger Belastung10 A bei 4- und 5-poliger Belastung |
Allgemein
| Hinweis zum Durchgangswiderstand |
ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
5 |
| Polzahl |
5 |
Anschluss 1
Geometrische Daten
| Rastermaß |
4,4 mm / 0.173 inch |
| Breite |
23,6 mm / 0.929 inch |
| Höhe |
31,9 mm / 1.256 inch |
| Höhe ab Oberfläche |
28,4 mm / 1.118 inch |
| Tiefe |
12,2 mm / 0.48 inch |
| Lötstiftlänge |
3,5 mm
|
| Lötstiftabmessungen |
1 x 0,8 mm |
| Bohrlochdurchmesser mit Toleranz |
1,3 (+0,1) mm |
Mechanische Daten
| Anwendung |
Steuerungstechnik |
| Kodierung |
B |
| variable Kodierung |
Nein |
| Aufdruck |
1 2 3 4 5 |
| Potentialkennzeichnung |
1 2 3 4 5 |
| Steckkraft einer Steckverbindung |
ca. 20 ... 70 N (polzahlabhängig) |
| Haltekraft einer Steckverbindung |
mit Verriegelung: > 80 N |
| Trennkraft einer Steckverbindung |
ohne Verriegelung: ca. 20 ... 70 N (polzahlabhängig) |
| Anzahl der Steckzyklen |
200, ohne ohmsche Last100, mit ohmscher Last IN = 16 A, geprüft (1,5 mm²) |
| Bauform |
gerade Bauform |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Federleiste/Buchse |
| Steckverbinder Anschlusstyp |
für Platine |
| Fehlsteckschutz |
Ja |
| Hinweis zum Fehlsteckschutz |
Alle WINSTA®-Komponenten sind 100 % fehlsteckgeschützt bezogen auf:a.) das Stecken unterschiedlicher Polzahlenb.) um 180° verdrehtes Steckenc.) seitliches versetztes Steckend.) einpoliges Stecken |
| Steckrichtung zur Leiterplatte |
90° |
| Verriegelungsklinke |
Ja |
| Verriegelung der Steckverbindung |
Verriegelungsklinke |
| Hinweis zur Verriegelung |
Verriegelungsklinken sind an allen fest zu installierenden Produkten (Snap-In-Varianten für Leuchten bzw. Geräte, alle Verteilervarianten, alle Leiterplattenvarianten) werkseitig montiert, sodass immer eine Verriegelung mit den zu steckenden Buchsen bzw. Steckern stattfindet. Eine zusätzliche Verrie |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
| Lötstiftanordnung |
2 Lötstifte/Pol in Reihe |
| Anzahl der Lötstifte pro Potential |
2 |
Werkstoffdaten
| Farbe |
hellgrün |
| Deckelfarbe |
grau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Kupfer bzw. Kupferlegierung; oberflächenveredelt |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,071MJ |
| Gewicht |
5,3 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-5 ... +40 °C |
| Dauergebrauchstemperatur |
-35 ... +85 °C |
| Hinweis zur Dauergebrauchstemperatur |
Isolierteile für Temperaturen <= 105 °C |
Kaufmännische Daten
| VPE (UVPE) |
50 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4050821890034 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-06-05 |
| eCl@ss 9.0 |
27-44-06-05 |
| ETIM 9.0 |
EC002637 |
| ETIM 10.0 |
EC002637 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
