Produktbeschreibung

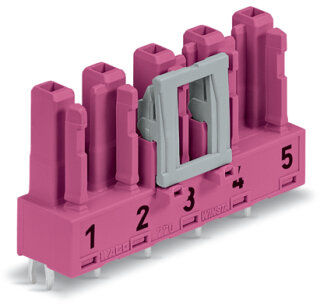

Die Leiterplatten-Buchse WINSTA MIDI 770-885 ist ein 5-poliger gerader Steckverbinder mit Kodierung B in pink und dient der fehlersicheren Verdrahtung von Steuerungsschaltungen. Der Bemessungsstrom bei 5-poliger Belastung liegt bei 20 A, der Durchgangswiderstand bei etwa 1 mOhm. Das Rastermaß beträgt 10 mm, die Breite 47 mm und die Höhe 29,5 mm über der Leiterplattenfläche. Die Push-in CAGE CLAMP Federanschlusstechnik ermöglicht werkzeuglose und wartungsfreie Verdrahtung ohne Löten. Der Dauergebrauchstemperaturbereich erstreckt sich von ?35 bis +85 °C, die Verarbeitungstemperatur von ?5 bis +40 °C.
Anwendungsbereiche
Typische Anwendungen sind die Verdrahtung von Beleuchtungssteuerungen in Schaltschränken, die Signalanbindung in Prozessautomatisierungen sowie die Sensor-Aktor-Kopplung in dezentralisierten Steuerungsverteilern. Die farbliche und mechanische Kodierung verhindert Fehlsteckungen und vereinfacht die Installation mehrpoliger Komponenten.
Vorteile gegenüber Alternativen
Im Unterschied zu Lötbuchsen oder Schraubklemmen ermöglicht die Push-in CAGE CLAMP Technik schnellere Inbetriebnahme und vereinfachten Austausch fehlerhafter Module im laufenden Betrieb ohne Entkonfektionierung des gesamten Stecksystems. Weitere Varianten mit abweichender Polkennzeichnung sind über den WAGO Configurator verfügbar.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,5250 kg
|
| Artikelgewicht: |
0,0105 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,46 × 4,70 × 2,95 cm |
Technische Daten
Hinweise
| Allgemeine Sicherheitshinweise |
1. Nur von Elektrofachkraft oder einer für die Tätigkeit elektrisch unterwiesenen Person (EUP nach DIN VDE 0105-100) anzuwenden!2. Nicht unter Spannung/Last installieren!3. Nur für bestimmungsgemäßen Gebrauch einsetzen!4. Nationale Vorschriften/Normen/Richtlinien beachten!5. Technische Daten der Pro |
| Varianten: |
Andere PolkennzeichnungenWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Elektrische Daten
| Bemessungsstrom Hinweis |
25 A bei 3-poliger Belastung20 A bei 4- und 5-poliger Belastung |
| Hinweis zum Durchgangswiderstand |
ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse |
Bemessungsdaten gemäß IEC/EN – Hinweise
| Bemessungsstrom Hinweis |
25 A bei 3-poliger Belastung20 A bei 4- und 5-poliger Belastung |
Allgemein
| Hinweis zum Durchgangswiderstand |
ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
5 |
| Polzahl |
5 |
Anschluss 1
Geometrische Daten
| Rastermaß |
10 mm / 0.394 inch |
| Breite |
47 mm / 1.85 inch |
| Höhe |
29,5 mm / 1.161 inch |
| Höhe ab Oberfläche |
26 mm / 1.024 inch |
| Tiefe |
14,6 mm / 0.575 inch |
| Lötstiftlänge |
3,5 mm
|
| Lötstiftabmessungen |
1 x 0,8 mm |
| Bohrlochdurchmesser mit Toleranz |
1,5 (-0,1 ... +0,1) mm |
Mechanische Daten
| Anwendung |
Steuerungstechnik |
| Kodierung |
B |
| variable Kodierung |
Ja |
| Aufdruck |
1 2 3 4 5 |
| Potentialkennzeichnung |
1 2 3 4 5 |
| Steckkraft einer Steckverbindung |
ca. 20 ... 70 N (polzahlabhängig) |
| Haltekraft einer Steckverbindung |
mit Verriegelung: > 80 N |
| Trennkraft einer Steckverbindung |
ohne Verriegelung: ca. 20 ... 70 N (polzahlabhängig) |
| Anzahl der Steckzyklen |
200, ohne ohmsche Last |
| Bauform |
gerade Bauform |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Federleiste/Buchse |
| Steckverbinder Anschlusstyp |
für Platine |
| Fehlsteckschutz |
Ja |
| Hinweis zum Fehlsteckschutz |
Alle WINSTA®-Komponenten sind 100 % fehlsteckgeschützt bezogen auf:a.) das Stecken unterschiedlicher Polzahlenb.) um 180° verdrehtes Steckenc.) seitliches versetztes Steckend.) einpoliges Stecken |
| Steckrichtung zur Leiterplatte |
90° |
| Verriegelungsklinke |
Ja |
| Verriegelung der Steckverbindung |
Verriegelungsklinke |
| Hinweis zur Verriegelung |
Verriegelungsklinken sind an allen fest zu installierenden Produkten (Snap-In-Varianten für Leuchten bzw. Geräte, alle Verteilervarianten, alle Leiterplattenvarianten) werkseitig montiert, sodass immer eine Verriegelung mit den zu steckenden Buchsen bzw. Steckern stattfindet. Eine zusätzliche Verrie |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
| Lötstiftanordnung |
2 Lötstifte/Pol in Reihe |
| Anzahl der Lötstifte pro Potential |
2 |
Werkstoffdaten
| Farbe |
pink |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Kupfer bzw. Kupferlegierung; oberflächenveredelt |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,175MJ |
| Gewicht |
10,5 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-5 ... +40 °C |
| Dauergebrauchstemperatur |
-35 ... +85 °C |
| Hinweis zur Dauergebrauchstemperatur |
Isolierteile für Temperaturen <= 105 °C |
Kaufmännische Daten
| Produktgruppe |
20 (Installationssteckverbinder WINSTA) |
| VPE (UVPE) |
50 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4050821458258 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-06-05 |
| eCl@ss 9.0 |
27-44-06-05 |
| ETIM 9.0 |
EC002637 |
| ETIM 10.0 |
EC002637 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
