Produktbeschreibung

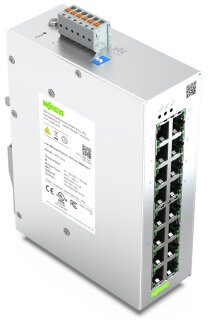

Der WAGO 852-1816 ist ein Lean-Managed-Switch für industrielle Kommunikationsnetze mit 16 Ports 10/100/1000Base-T. Das Gerät bietet Store-and-Forward Switching im Non-Blocking-Modus und arbeitet nach IEEE 802.3, 802.3u, 802.3ab sowie IEEE 802.1Q und IEEE 802.1X. Die Spannungsversorgung ist redundant ausgelegt; der Switch reagiert auf Fehler über einen integrierten Meldekontakt und ein Alarmrelais (1 A bei 24 V DC). Die Betriebstemperatur liegt zwischen -40 und +60 °C, die Schutzart beträgt IP30. Der Switch unterstützt Rapid Spanning Tree Protocol (RSTP) sowie ETHERNET Ring Protection Switching (ERPS) für bis zu zwei Ringe pro Gerät mit Umschaltzeiten unter 800 ms. Die Konfiguration erfolgt über DIP-Schalter, Web-basiertes Management oder Command-Line-Interface mit SSH/Telnet und SNMP v1/v2c/v3.
Anwendungsbereiche
Typische Anwendungen sind die Vernetzung von dezentralen Steuerungen in Schaltschränken von Produktionsanlagen, die Anbindung von IO-Link-Masterlösten und die ringförmige Topologie-Verdrahtung in Verpackungsmaschinen. Der integrierte Meldekontakt ermöglicht die Alarmierung von Prozessleitsystemen bei Netzwerkfehlern ohne zusätzliche Diagnose-Hardware.
Vorteile gegenüber Alternativen
Gegenüber einfachen unmanaged Switches bietet die Lean-Managed-Architektur VLAN-Segmentierung, Port Security und Loop Detection ohne komplexe IT-Administration. Die Montage erfolgt auf DIN-Tragschiene 35 mm mit Abmessungen von 50 mm (Breite) × 160 mm (Höhe) × 120 mm (Tiefe).
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,8490 kg
|
| Artikelgewicht: |
0,8490 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
12,00 × 5,00 × 16,00 cm |
Technische Daten
Technische Daten
| Switchingmodus |
Store-and-Forward; non-blocking |
| Anzahl 1 Gbit/s-Ports |
16 |
| Kommunikationsstandards |
IEEE 802.3 10BASE-TIEEE 802.3u 100BASE-TX/FXIEEE 802.3ab 1000BASE-TIEEE 802.3x Flow ControlIEEE 802.1d Spanning Tree Protocol (STP)IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)IEEE 802.1Q VLAN TaggingIEEE 802.1p PrioritizationIEEE 802.1X Port AuthenticationIEEE 802.1ab Link Layer Discovery Protoco |
| Redundanzfunktion |
Redundante DC-Spannungsversorgung; STP; RSTP; ERPSv1/v2 (max. 2 Ringe pro Switch, max. 16 Switche pro Ring, Umschaltzeit < 800 ms) |
| Konfigurationsmöglichkeiten |
DIP-Schalter für MeldekontaktWeb-Based-ManagementCommand Line InterfaceSNMPv1/v2c/v3 |
| Diagnose |
Meldekontakt; Modbus TCP; Portstatus; Portstatistik; Portauslastung; Trafic-Monitor; Syslog; SNMP-Traps; Loop Detection; Diagnose-Dashboard; Topology MapAlarmkontakt; Alarmrelais; NO; 1 A bei DC 24 V |
| Sicherheit |
Access Control List mit max. 32 Einträgen; Port Security; Authentication IEEE 802.1X |
| MAC Tabelle (Größe) |
8000 Adressen |
| Jumbo Frame Size |
10000,Byte |
| Versorgungsspannung |
12 ... 60 V |
| Leistungsaufnahme max. |
12 W
|
| Stromaufnahme max. |
1500 mA
|
| ESD (Kontakt-/Luftentladung) |
8 KV / 15 KV |
| Übertragungsrate |
Kupferkabel: 10/1000 Mbit/s |
| VLAN |
Port-based und Tag-based (max. 5 VLANs) |
Anschlussdaten
| Anschlusstechnik: Kommunikation/Feldbus |
Kupferkabel: 16 x RJ-45 |
Geometrische Daten
| Breite |
50 mm / 1.969 inch |
| Höhe |
160 mm / 6.299 inch |
| Tiefe |
120 mm / 4.724 inch |
Mechanische Daten
| Montageart |
Tragschiene 35 |
Werkstoffdaten
| Gewicht |
849 g
|
| Konformitätskennzeichnung |
CE |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-40 ... +60 °C |
| Umgebungstemperatur (Lagerung) |
-40 ... +85 °C |
| Schutzart |
IP30 |
| Hinweis zur Schutzart |
Nutzung gemäß UL 61010: Indoor |
| Verschmutzungsgrad |
2 gemäß UL 61010 |
| Relative Feuchte (ohne Betauung) |
95 %
|
| Montageart |
Tragschiene 35 |
| Vibrationsfestigkeit |
gemäß IEC 60068-2-6 |
| Schockfestigkeit |
gemäß IEC 60068-2-27 |
| EMV-Störfestigkeit |
gemäß EN 61000-6-2 |
| EMV-Störaussendung |
gemäß EN 61000-6-4 |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
TW |
| GTIN |
4066966072969 |
| Zolltarifnummer |
85176200000 |
Produktklassifikation
| UNSPSC |
43222612 |
| ETIM 9.0 |
EC000734 |
| ETIM 10.0 |
EC000734 |
| ECCN |
5A992.C |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
