Produktbeschreibung

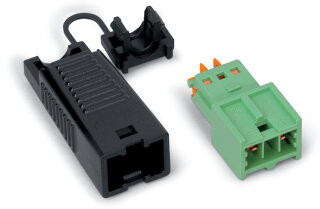

Der WINSTA KNX Stecker 893-1012 ist ein 2-poliger Installationsstecker mit Zugentlastungsgehäuse und standardisierter KNX-Schnittstelle für die intelligente Gebäudesystemtechnik. Der grüne Stecker nutzt die PUSH WIRE®-Federanschlusstechnik und bietet Schutzart IP20 im gesteckten Zustand. Technische Merkmale: 2 Klemmstellen, Bemessungsstrom 3 A, Anschlussdurchmesser 0,8 mm, Abisolierlänge 9 mm, zulässige Mantelleitung 5–7 mm, Dauergebrauchstemperatur ?35 bis +85 °C, Durchgangswiderstand etwa 3 mOhm, Kodierung E, Fehlsteckschutz durch mechanische und farbliche Kodierung. Die werkzeuglose Push-in-Betätigung ermöglicht sichere und fehlerfreie Montage ohne Verdrahtungsaufwand auf der Baustelle.
Anwendungsbereiche
Typische Anwendungen sind die schnelle Verkabelung in KNX-Netzwerken von Hausautomationssystemen, Beleuchtungssteuerungen in intelligenten Gebäuden sowie in Verteileranlagen für dezentrale Steuerungstechnik. Der Fehlsteckschutz durch Potentialkennzeichnung (1+ 2?) verhindert fehlerhafte Verbindungen, was besonders bei hohen Installationsdichten in Schaltschränken und Verteilerblöcken Zeit spart.
Vorteile gegenüber Alternativen
Im Unterschied zu konventionellen verschraubten Steckverbindern reduziert die wartungsfreie Federklemmtechnik Montagezeiten erheblich und senkt die Fehlerquote bei der Inbetriebnahme. Der Standard-KNX-Anschluss sichert Herstellerunabhängigkeit und Austauschbarkeit der Komponenten im KNX-Ökosystem. Zusätzlich zum Stecker sollte die entsprechende Steckdose aus dem WINSTA KNX-Sortiment gewählt werden, um ein komplettes Steckverbindersystem zu realisieren.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,2850 kg
|
| Artikelgewicht: |
0,0057 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
4,75 × 1,41 × 1,11 cm |
Technische Daten
Hinweise
| Allgemeine Sicherheitshinweise |
1. Nur von Elektrofachkraft oder einer für die Tätigkeit elektrisch unterwiesenen Person (EUP nach DIN VDE 0105-100) anzuwenden!2. Nicht unter Spannung/Last installieren!3. Nur für bestimmungsgemäßen Gebrauch einsetzen!4. Nationale Vorschriften/Normen/Richtlinien beachten!5. Technische Daten der Pro |
Elektrische Daten
| Hinweis zum Durchgangswiderstand |
ca. 3 mOhm Durchgangswiderstand |
Allgemein
| Hinweis zum Durchgangswiderstand |
ca. 3 mOhm Durchgangswiderstand |
Anschlussdaten
| Klemmstellen |
2 |
| Gesamte Anzahl der Potentiale |
2 |
| Anschlusstechnik |
PUSH WIRE® |
| Betätigungsart |
Push-in |
| Leiterdurchmesser |
0,8 mm
|
| Abisolierlänge |
9 mm / 0.35 inch |
| Polzahl |
2 |
| Anschließbarer Durchmesser der Mantelleitung |
5 ... 7 mm |
| Leiteranschlussrichtung zur Steckrichtung |
0° |
Anschluss 1
| Anschlusstechnik |
PUSH WIRE® |
| Betätigungsart |
Push-in |
| Leiterdurchmesser |
0,8 mm
|
| Abisolierlänge |
9 mm / 0.35 inch |
| Polzahl |
2 |
| Anschließbarer Durchmesser der Mantelleitung |
5 ... 7 mm |
| Leiteranschlussrichtung zur Steckrichtung |
0° |
Geometrische Daten
| Breite |
14,1 mm / 0.555 inch |
| Höhe |
11,1 mm / 0.437 inch |
| Tiefe |
47,5 mm / 1.87 inch |
Mechanische Daten
| Technologie |
KNX |
| Anwendung |
KNX |
| Kodierung |
E |
| variable Kodierung |
Nein |
| Aufdruck |
1+ 2- |
| Potentialkennzeichnung |
1+ 2- |
| Steckkraft einer Steckverbindung |
ca. 10 ... 15 N |
| Haltekraft einer Steckverbindung |
mit Verriegelung: > 80 N |
| Trennkraft einer Steckverbindung |
ohne Verriegelung: ca. 15 ... 20 N |
| Anzahl der Steckzyklen |
200, ohne ohmsche Last |
| Schutzart |
IP20; Nur in gestecktem Zustand mit Zugentlastungsgehäuse (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!) |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Leiter |
| Fehlsteckschutz |
Ja |
| Hinweis zum Fehlsteckschutz |
Alle WINSTA®-Komponenten sind 100 % fehlsteckgeschützt bezogen auf:a.) das Stecken unterschiedlicher Polzahlenb.) um 180° verdrehtes Steckenc.) seitliches versetztes Steckend.) einpoliges Stecken |
| Verriegelungsklinke |
Nachrüstbar |
| Verriegelung der Steckverbindung |
Verriegelungsklinke |
| Zugentlastung |
Zugentlastungsgehäuse |
Werkstoffdaten
| Farbe |
grün |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Kupferlegierung; oberflächenveredelt |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,171MJ |
| Steckverbinderfarbe |
grün |
| Farbe der Zugentlastung |
schwarz |
| Gewicht |
5,7 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-5 ... +40 °C |
| Dauergebrauchstemperatur |
-35 ... +85 °C |
| Hinweis zur Dauergebrauchstemperatur |
Isolierteile für Temperaturen <= 105 °C |
Kaufmännische Daten
| Produktgruppe |
20 (Installationssteckverbinder WINSTA) |
| VPE (UVPE) |
50 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CH |
| GTIN |
4045454267445 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121402 |
| eCl@ss 10.0 |
27-44-06-05 |
| eCl@ss 9.0 |
27-44-06-05 |
| ETIM 9.0 |
EC002560 |
| ETIM 10.0 |
EC002560 |
| ECCN |
NO US CLASSIFICATION |
