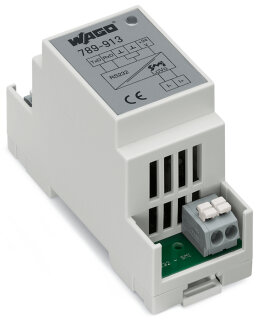

WAGO 789-913 RS-232/SMI Interface-Baustein 24 V DC Tragschiene

WAGO 789-913 RS-232/SMI Interface-Baustein 24 V DC Tragschiene

Artikelnummer: WAG-789-913
GTIN: 4050821101819
HAN: 789-913
Inhalt: 1 Stück

RS-232/SMI Interface-Baustein 789-913 für Ansteuerung von bis zu 16 SMI-LoVo-Antrieben. Pegelumsetzung zwischen RS-232 und SMI-LoVo, 24 V DC Betriebsspannung.

501,07 €

inkl. 19% USt. ,

Unverbindliche Preisempfehlung des Herstellers: 774,69 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der WAGO Interface-Baustein 789-913 ist ein Sonderelektronikmodul zur Schnittstellen-Umsetzung zwischen RS-232-Steuerungen und SMI-LoVo-konformen elektrischen Antrieben. Das Modul führt eine reine physikalische Pegelumsetzung durch und ermöglicht den gleichzeitigen Betrieb von bis zu 16 SMI-LoVo-Antrieben auf einem Kanal. Die Betriebsnennspannung beträgt 24 V DC mit einem zulässigen Spannungsbereich von ±10 %. Die Stromaufnahme liegt bei maximal 55 mA im internen Betrieb. Der Anschluss erfolgt über WAGO CAGE CLAMP Klemmen der Serie 804 für Leiterquerschnitte von 0,5 bis 2,5 mm² (eindrähtiger oder feindrähtiger Leiter). Die SMI-Bus-Leitungslänge kann bis zu 350 m betragen; für die RS-232-Daten- und Versorgungsleitungen gilt eine maximale Länge von 3 m. Das Modul wird auf einer Hutschiene 35 mm montiert und bietet mit seinen Abmessungen von 35 × 90 × 55 mm einen kompakten Aufbau.

Anwendungsbereiche

Typische Anwendungsfelder sind die Ansteuerung von motorisierten Rollläden und Sonnenschutzanlagen in Gebäudeautomationssystemen sowie die Integration von SMI-Antrieben in SPS-basierte Steuerungen mit RS-232-Schnittstelle. Das Modul ist galvanisch zwischen der Betriebsspannungs- und RS-232-Seite sowie den SMI-LoVo-Anschlüssen isoliert, was zusätzliche Sicherheit in gemischten Stromkreisen bietet. Eine grüne LED zeigt den Betriebsstatus an. Das Modul erfüllt die Norm EN 50090-2-2 und arbeitet mit den programmierbaren Controllern der WAGO Serie 750 sowie den Schnittstellen 750-650/003-000 und 753-650/003-000 zusammen.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,0800 kg
Artikelgewicht:	0,0800 kg
Abmessungen ( Länge × Breite × Höhe ):	5,50 × 3,50 × 9,00 cm

Technische Daten

Elektrische Daten

Betriebsnennspannung	DC 24 V
Betriebsspannungsbereich	±10 %
Stromaufnahme bei Versorgungsnennspannung	<= 55 mA (intern)
Anzahl SMI-LoVo-Kanäle	1
Anzahl Antriebe pro Kanal	16
Statusanzeige	LED grün
Schnittstelle	RS-232 (Interface-Eingang)
Sonderfunktionen	SMI LoVo

Sicherheit und Schutz

Schutzart	IP20

Anschlussdaten

Leitungslänge max.	350 m (SMI-Bus; <= 3 m für Daten- und Versorgungsleitung, RS-232)
Anschlusstechnik	CAGE CLAMP®
WAGO Klemme	WAGO Serie 804
Eindrähtiger Leiter	0,5 ... 2,5 mm² / 20 ... 12 AWG
Feindrähtiger Leiter	0,5 ... 2,5 mm² / 20 ... 12 AWG
Abisolierlänge	10 ... 11 mm / 0.39 ... 0.43 inch

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
WAGO Klemme	WAGO Serie 804
Eindrähtiger Leiter	0,5 ... 2,5 mm² / 20 ... 12 AWG
Feindrähtiger Leiter	0,5 ... 2,5 mm² / 20 ... 12 AWG
Abisolierlänge	10 ... 11 mm / 0.39 ... 0.43 inch
