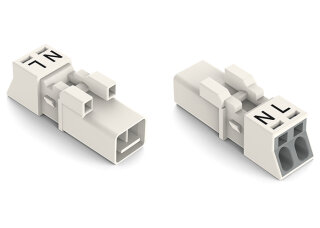

WINSTA MINI Stecker 890-232 2-polig 1,5 mm² weiß

WINSTA MINI Stecker 890-232 2-polig 1,5 mm² weiß

Artikelnummer: WAG-890-232
GTIN: 4055143548496
HAN: 890-232
Inhalt: 50 Stück

2-poliger Installationsstecker WINSTA MINI Kodierung A, 1,5 mm², Push-in CAGE CLAMP, weiß. Werkzeuglose Verdrahtung mit Fehlsteckschutz für.

72,77 €

1,46 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 95,20 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Installationsstecker 890-232 ist ein 2-poliger Steckverbinder aus der WINSTA MINI Serie mit Kodierung A für steckbare Gebäudeinstallationen. Der Stecker arbeitet mit der Push-in CAGE CLAMP-Federanschlusstechnik und unterstützt Leiterquerschnitte von 0,25 bis 1,5 mm² (eindrähtiger Leiter), wahlweise 0,25 bis 1 mm² (mehrdrähtiger Leiter) oder 0,25 bis 1,5 mm² (feindrähtiger Leiter). Die Dauergebrauchstemperatur reicht von -35 bis +85 °C. Der Durchgangswiderstand beträgt circa 1 mOhm, der Kontaktübergang Stecker/Buchse circa 0,25 mOhm. Schutzart IP20 ist typisch für diese Baureihe. Der Stecker eignet sich für die werkzeuglose Verdrahtung in Leuchtenanschlüssen und Energieverteilungen in Schaltschränken. Auch in Gebäudeinstallationen mit beengtem Platzangebot kommt das System wegen seiner kompakten Abmessungen zum Einsatz. Der mechanische Fehlsteckschutz verhindert Verwechslungen beim Anschluss. Die einfache Betätigung ohne Werkzeug verkürzt die Montagezeit erheblich.

Vorteile gegenüber Alternativen

Im Unterschied zu starren Schraubklemmen ermöglicht die steckbare Lösung eine schnelle Demontage und Wartung ohne Serviceaufwand. Der weiße Kunststoff kennzeichnet die Kodierung und ermöglicht eine sichere Zuordnung zu Schaltungsgruppen. WINSTA MINI ist für allgemeine Netzanwendungen der Elektroinstallation bis 230 V AC und DC ausgelegt.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,1250 kg
Artikelgewicht:	0,0025 kg
Abmessungen ( Länge × Breite × Höhe ):	3,41 × 1,04 × 1,17 cm

Technische Daten

Hinweise

Allgemeine Sicherheitshinweise	1. Nur von Elektrofachkraft oder einer für die Tätigkeit elektrisch unterwiesenen Person (EUP nach DIN VDE 0105-100) anzuwenden!2. Nicht unter Spannung/Last installieren!3. Nur für bestimmungsgemäßen Gebrauch einsetzen!4. Nationale Vorschriften/Normen/Richtlinien beachten!5. Technische Daten der Pro

Elektrische Daten

Hinweis zum Durchgangswiderstand	ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse

Allgemein

Hinweis zum Durchgangswiderstand	ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse

Anschlussdaten

Klemmstellen	2
Gesamte Anzahl der Potentiale	2
Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	BetätigungswerkzeugPush-in
Nennquerschnitt	1,5 mm² / 16 AWG
Eindrähtiger Leiter	0,25 ... 1,5 mm² / 22 ... 16 AWG
Eindrähtiger Leiter; direkt steckbar	0,75 ... 1,5 mm² / 20 ... 16 AWG
Mehrdrähtiger Leiter	0,25 ... 1 mm² / 22 ... 18 AWG
Feindrähtiger Leiter	0,25 ... 1,5 mm² / 22 ... 16 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 0,75 mm² / 22 ... 20 AWG
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 0,75 mm² / 22 ... 20 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	0,75 mm² / 20 AWG
Abisolierlänge	9 mm / 0.35 inch
Polzahl	2
Leiteranschlussrichtung zur Steckrichtung	0°

Anschluss 1

Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	BetätigungswerkzeugPush-in
Nennquerschnitt	1,5 mm² / 16 AWG
Eindrähtiger Leiter	0,25 ... 1,5 mm² / 22 ... 16 AWG
Eindrähtiger Leiter; direkt steckbar	0,75 ... 1,5 mm² / 20 ... 16 AWG
Mehrdrähtiger Leiter	0,25 ... 1 mm² / 22 ... 18 AWG
Feindrähtiger Leiter	0,25 ... 1,5 mm² / 22 ... 16 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 0,75 mm² / 22 ... 20 AWG
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 0,75 mm² / 22 ... 20 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	0,75 mm² / 20 AWG
Abisolierlänge	9 mm / 0.35 inch
Polzahl	2
Leiteranschlussrichtung zur Steckrichtung	0°

Geometrische Daten

Rastermaß	4,4 mm / 0.173 inch
Breite	10,4 mm / 0.409 inch
Höhe	11,7 mm / 0.461 inch
Tiefe	34,1 mm / 1.343 inch

Mechanische Daten

Anwendung	Allgemeine Netzanwendungen
Kodierung	A
variable Kodierung	Nein
Aufdruck	N L
Potentialkennzeichnung	N L
Steckkraft einer Steckverbindung	ca. 20 ... 70 N (polzahlabhängig)
Haltekraft einer Steckverbindung	mit Verriegelung: > 80 N
Trennkraft einer Steckverbindung	ohne Verriegelung: ca. 20 ... 70 N (polzahlabhängig)
Anzahl der Steckzyklen	200, ohne ohmsche Last
Schutzart	IP20; IP40 in gestecktem Zustand mit Zugentlastungsgehäuse

Steckverbindung

Kontaktausführung im Steckverbinderbereich	Stiftleiste/Stecker
Steckverbinder Anschlusstyp	für Leiter
Fehlsteckschutz	Ja
Hinweis zum Fehlsteckschutz	Alle WINSTA®-Komponenten sind 100 % fehlsteckgeschützt bezogen auf:a.) das Stecken unterschiedlicher Polzahlenb.) um 180° verdrehtes Steckenc.) seitliches versetztes Steckend.) einpoliges Stecken
Verriegelungsklinke	Nachrüstbar
Verriegelung der Steckverbindung	Verriegelungsklinke
Hinweis zur Verriegelung	Verriegelungsklinken sind an allen fest zu installierenden Produkten (Snap-In-Varianten für Leuchten bzw. Geräte, alle Verteilervarianten, alle Leiterplattenvarianten) werkseitig montiert, sodass immer eine Verriegelung mit den zu steckenden Buchsen bzw. Steckern stattfindet. Eine zusätzliche Verrie

Werkstoffdaten

Farbe	weiß
Deckelfarbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Kupfer bzw. Kupferlegierung; oberflächenveredelt
Kontaktoberfläche	Zinn
Brandlast	0,05MJ
Gewicht	2,5 g

Umgebungsbedingungen

Verarbeitungstemperatur	-5 ... +40 °C
Dauergebrauchstemperatur	-35 ... +85 °C
Hinweis zur Dauergebrauchstemperatur	Isolierteile für Temperaturen <= 105 °C
