Produktbeschreibung

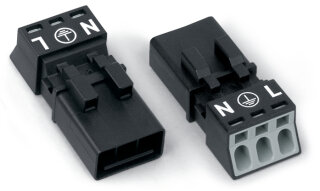

Der WINSTA MINI Stecker 890-213 ist ein 3-poliger Installationsstecker mit mechanischer und farblicher Kodierung A für fehlerfreie Anschlüsse in der Gebäudeinstallation. Das Produkt verwendet die wartungsarme Push-in CAGE CLAMP-Federanschlusstechnik und akzeptiert Leiterquerschnitte von 0,25 bis 1,5 mm² (eindrähtiger Leiter) beziehungsweise 0,25 bis 1 mm² (mehrdrähtiger Leiter). Der Nennquerschnitt liegt bei 1,5 mm². Der Durchgangswiderstand beträgt ca. 1 mOhm, der Kontaktübergang zwischen Stecker und Buchse ca. 0,25 mOhm. Die Schutzart IP20 und die Dauergebrauchstemperatur von -35 bis +85 °C gewährleisten sichere Funktion in verschiedenen Umgebungen. Das kompakte Rastermaß von 4,4 mm und die Breite von 15 mm ermöglichen platzsparende Installation auch in beengten Verhältnissen, etwa im Schaltschrank oder bei Leuchtenanschlüssen. Die mechanische und farbliche Kodierung A ermöglicht eine sichere Unterscheidung verschiedener Schaltkreise und schließt Fehlsteckungen aus.
Anwendungsbereiche
Typische Anwendungen sind die Installation von Mehradersystemen auf Leiterplatten, in Gebäudeverteilern sowie bei Leuchten- und Geräteanschlüssen in der steckbaren Gebäudeinstallation.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubklemmen ermöglicht die Push-in-Technik werkzeugfreies und wartungsarmes Anschließen ohne zusätzliche Verschraubungen. Der voreilende PE-Kontakt gewährleistet durchgehenden Schutzleiterkontakt bei Betätigung. Systemkompatible Buchsen und Steckerzubehör sind im WINSTA MINI-Programm verfügbar.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,1800 kg
|
| Artikelgewicht: |
0,0036 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
3,41 × 1,50 × 1,17 cm |
Technische Daten
Hinweise
| Allgemeine Sicherheitshinweise |
1. Nur von Elektrofachkraft oder einer für die Tätigkeit elektrisch unterwiesenen Person (EUP nach DIN VDE 0105-100) anzuwenden!2. Nicht unter Spannung/Last installieren!3. Nur für bestimmungsgemäßen Gebrauch einsetzen!4. Nationale Vorschriften/Normen/Richtlinien beachten!5. Technische Daten der Pro |
Elektrische Daten
| Hinweis zum Durchgangswiderstand |
ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse |
Allgemein
| Hinweis zum Durchgangswiderstand |
ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse |
Anschlussdaten
| Klemmstellen |
3 |
| Gesamte Anzahl der Potentiale |
3 |
| PE-Funktion |
voreilender PE-Kontakt |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
BetätigungswerkzeugPush-in |
| Nennquerschnitt |
1,5 mm² / 16 AWG |
| Eindrähtiger Leiter |
0,25 ... 1,5 mm² / 22 ... 16 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,75 ... 1,5 mm² / 20 ... 16 AWG |
| Mehrdrähtiger Leiter |
0,25 ... 1 mm² / 22 ... 18 AWG |
| Feindrähtiger Leiter |
0,25 ... 1,5 mm² / 22 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² / 22 ... 20 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 0,75 mm² / 22 ... 20 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
0,75 mm² / 20 AWG |
| Abisolierlänge |
9 mm / 0.35 inch |
| Polzahl |
3 |
| Leiteranschlussrichtung zur Steckrichtung |
0° |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
BetätigungswerkzeugPush-in |
| Nennquerschnitt |
1,5 mm² / 16 AWG |
| Eindrähtiger Leiter |
0,25 ... 1,5 mm² / 22 ... 16 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,75 ... 1,5 mm² / 20 ... 16 AWG |
| Mehrdrähtiger Leiter |
0,25 ... 1 mm² / 22 ... 18 AWG |
| Feindrähtiger Leiter |
0,25 ... 1,5 mm² / 22 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² / 22 ... 20 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 0,75 mm² / 22 ... 20 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
0,75 mm² / 20 AWG |
| Abisolierlänge |
9 mm / 0.35 inch |
| Polzahl |
3 |
| Leiteranschlussrichtung zur Steckrichtung |
0° |
Geometrische Daten
| Rastermaß |
4,4 mm / 0.173 inch |
| Breite |
15 mm / 0.591 inch |
| Höhe |
11,7 mm / 0.461 inch |
| Tiefe |
34,1 mm / 1.343 inch |
Mechanische Daten
| Anwendung |
Allgemeine Netzanwendungen |
| Kodierung |
A |
| variable Kodierung |
Ja |
| Aufdruck |
N ? L |
| Potentialkennzeichnung |
N ? L |
| Steckkraft einer Steckverbindung |
ca. 20 ... 70 N (polzahlabhängig) |
| Haltekraft einer Steckverbindung |
mit Verriegelung: > 80 N |
| Trennkraft einer Steckverbindung |
ohne Verriegelung: ca. 20 ... 70 N (polzahlabhängig) |
| Anzahl der Steckzyklen |
200, ohne ohmsche Last |
| Schutzart |
IP20; IP40 in gestecktem Zustand mit Zugentlastungsgehäuse |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Leiter |
| Fehlsteckschutz |
Ja |
| Hinweis zum Fehlsteckschutz |
Alle WINSTA®-Komponenten sind 100 % fehlsteckgeschützt bezogen auf:a.) das Stecken unterschiedlicher Polzahlenb.) um 180° verdrehtes Steckenc.) seitliches versetztes Steckend.) einpoliges Stecken |
| Verriegelungsklinke |
Nachrüstbar |
| Verriegelung der Steckverbindung |
Verriegelungsklinke |
| Hinweis zur Verriegelung |
Verriegelungsklinken sind an allen fest zu installierenden Produkten (Snap-In-Varianten für Leuchten bzw. Geräte, alle Verteilervarianten, alle Leiterplattenvarianten) werkseitig montiert, sodass immer eine Verriegelung mit den zu steckenden Buchsen bzw. Steckern stattfindet. Eine zusätzliche Verrie |
Werkstoffdaten
| Farbe |
schwarz |
| Deckelfarbe |
grau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Kupfer bzw. Kupferlegierung; oberflächenveredelt |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,08MJ |
| Gewicht |
3,6 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-5 ... +40 °C |
| Dauergebrauchstemperatur |
-35 ... +85 °C |
| Hinweis zur Dauergebrauchstemperatur |
Isolierteile für Temperaturen <= 105 °C |
Kaufmännische Daten
| Produktgruppe |
20 (Installationssteckverbinder WINSTA) |
| VPE (UVPE) |
50 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4055143548533 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121402 |
| eCl@ss 10.0 |
27-44-06-05 |
| eCl@ss 9.0 |
27-44-06-05 |
| ETIM 9.0 |
EC002560 |
| ETIM 10.0 |
EC002560 |
| ECCN |
NO US CLASSIFICATION |
