Produktbeschreibung

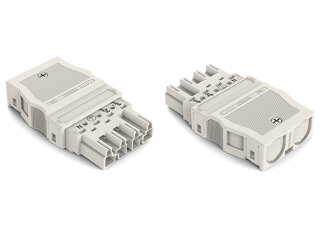

Der Installationsstecker WINSTA MIDI 770-134 ist ein 4-poliger Steckverbinder mit Zugentlastungsgehäuse für Signal- und Leistungsübertragung in der Gebäudeinstallation und Automatisierungstechnik. Die Anschlusstechnik basiert auf Push-in CAGE CLAMP mit Federanschluss, ohne Verschraubung — werkzeuglos für eindrähtigen Leiter 0,5 bis 4 mm² und mehrdrähtigen Leiter 0,5 bis 2,5 mm². Der Stecker bietet 4 Potentiale mit 8 Klemmstellen, Nennquerschnitt 4 mm² / 12 AWG, Strombelastbarkeit bis 25 A und Schutzart IP20 (im gesteckten Zustand mit Gehäuse IP2xC). Die Dauergebrauchstemperatur liegt zwischen -35 und +85 °C, die Verarbeitungstemperatur zwischen -5 und +40 °C. Ein voreilender PE-Kontakt sorgt für sichere Erdung. Der Durchgangswiderstand beträgt ca. 1 mOhm mit 0,25 mOhm am Kontaktübergang Stecker/Buchse.
Anwendungsbereiche
Einsatzfelder sind Steuerungen in der Automatisierung, Schaltschränke in Fertigungsanlagen, schneller Austausch fehlerhafter Komponenten im laufenden Betrieb sowie flexible Verdrahtung in Verpackungsmaschinen und Förderanlagen. Die Kodierung A reduziert Installationsfehler und ermöglicht wartungsfreie Verdrahtung aller Komponenten. Das Rastermaß beträgt 10 mm, die Breite 44,6 mm. Die Abmantellänge kann bis zu 55 mm genutzt werden, wodurch die Montagezeit deutlich sinkt.
Vorteile gegenüber Alternativen
Im Unterschied zu verschraubten Installationssteckern ermöglicht die Federanschlusstechnik eine fehlerlose und zeitsparende Installation ohne Werkzeug und ohne Verschraubung. Der Fehlsteckschutz verhindert Verdrahtungsfehler bei häufigem Austausch von Peripherie-Komponenten in Automationsumgebungen.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,6375 kg
|
| Artikelgewicht: |
0,0255 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
7,60 × 4,46 × 1,70 cm |
Technische Daten
Hinweise
| Allgemeine Sicherheitshinweise |
1. Nur von Elektrofachkraft oder einer für die Tätigkeit elektrisch unterwiesenen Person (EUP nach DIN VDE 0105-100) anzuwenden!2. Nicht unter Spannung/Last installieren!3. Nur für bestimmungsgemäßen Gebrauch einsetzen!4. Nationale Vorschriften/Normen/Richtlinien beachten!5. Technische Daten der Pro |
Elektrische Daten
| Hinweis zum Durchgangswiderstand |
ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse |
Allgemein
| Hinweis zum Durchgangswiderstand |
ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse |
Anschlussdaten
| Klemmstellen |
8 |
| Gesamte Anzahl der Potentiale |
4 |
| PE-Funktion |
voreilender PE-Kontakt |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
BetätigungswerkzeugPush-in |
| Nennquerschnitt |
4 mm² / 12 AWG |
| Eindrähtiger Leiter |
0,5 ... 4 mm² / 20 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
1,5 ... 4 mm² / 16 ... 12 AWG |
| Mehrdrähtiger Leiter |
0,5 ... 2,5 mm² / 20 ... 14 AWG |
| Feindrähtiger Leiter |
0,5 ... 4 mm² / 20 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 1,5 mm² / 20 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 2,5 mm² / 20 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
1,5 mm² / 16 AWG |
| Abisolierlänge |
9 mm / 0.35 inch |
| Polzahl |
4 |
| Anschließbarer Durchmesser der Mantelleitung |
9 ... 13 mm |
| Leiteranschlussrichtung zur Steckrichtung |
0° |
| Abmantellänge |
55 mm
|
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
BetätigungswerkzeugPush-in |
| Nennquerschnitt |
4 mm² / 12 AWG |
| Eindrähtiger Leiter |
0,5 ... 4 mm² / 20 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
1,5 ... 4 mm² / 16 ... 12 AWG |
| Mehrdrähtiger Leiter |
0,5 ... 2,5 mm² / 20 ... 14 AWG |
| Feindrähtiger Leiter |
0,5 ... 4 mm² / 20 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 1,5 mm² / 20 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 2,5 mm² / 20 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
1,5 mm² / 16 AWG |
| Abisolierlänge |
9 mm / 0.35 inch |
| Polzahl |
4 |
| Anschließbarer Durchmesser der Mantelleitung |
9 ... 13 mm |
| Leiteranschlussrichtung zur Steckrichtung |
0° |
| Abmantellänge |
55 mm
|
Geometrische Daten
| Rastermaß |
10 mm / 0.394 inch |
| Breite |
44,6 mm / 1.756 inch |
| Höhe |
17 mm / 0.669 inch |
| Tiefe |
76 mm / 2.992 inch |
Mechanische Daten
| Anwendung |
Allgemeine Netzanwendungen |
| Kodierung |
A |
| variable Kodierung |
Ja |
| Aufdruck |
1/L' 2/L ? N |
| Potentialkennzeichnung |
1/L' 2/L ? N |
| Steckkraft einer Steckverbindung |
ca. 20 ... 70 N (polzahlabhängig) |
| Haltekraft einer Steckverbindung |
mit Verriegelung: > 80 N |
| Trennkraft einer Steckverbindung |
ohne Verriegelung: ca. 20 ... 70 N (polzahlabhängig) |
| Anzahl der Steckzyklen |
200, ohne ohmsche Last |
| Schutzart |
IP20; In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!) |
| Anzugsdrehmoment der Schraube |
0,5 Nm |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Leiter |
| Fehlsteckschutz |
Ja |
| Hinweis zum Fehlsteckschutz |
Alle WINSTA®-Komponenten sind 100 % fehlsteckgeschützt bezogen auf:a.) das Stecken unterschiedlicher Polzahlenb.) um 180° verdrehtes Steckenc.) seitliches versetztes Steckend.) einpoliges Stecken |
| Verriegelungsklinke |
Nachrüstbar |
| Verriegelung der Steckverbindung |
Verriegelungsklinke |
| Hinweis zur Verriegelung |
Verriegelungsklinken sind an allen fest zu installierenden Produkten (Snap-In-Varianten für Leuchten bzw. Geräte, alle Verteilervarianten, alle Leiterplattenvarianten) werkseitig montiert, sodass immer eine Verriegelung mit den zu steckenden Buchsen bzw. Steckern stattfindet. Eine zusätzliche Verrie |
| Zugentlastung |
Zugentlastungsgehäuse |
Werkstoffdaten
| Farbe |
weiß |
| Deckelfarbe |
grau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Kupfer bzw. Kupferlegierung; oberflächenveredelt |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,533MJ |
| Steckverbinderfarbe |
weiß |
| Farbe der Zugentlastung |
weiß |
| Gewicht |
25,5 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-5 ... +40 °C |
| Dauergebrauchstemperatur |
-35 ... +85 °C |
| Hinweis zur Dauergebrauchstemperatur |
Isolierteile für Temperaturen <= 105 °C |
Kaufmännische Daten
| Produktgruppe |
20 (Installationssteckverbinder WINSTA) |
| VPE (UVPE) |
25 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4044918254489 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121402 |
| eCl@ss 10.0 |
27-44-06-05 |
| eCl@ss 9.0 |
27-44-06-05 |
| ETIM 9.0 |
EC002560 |
| ETIM 10.0 |
EC002560 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
