Produktbeschreibung

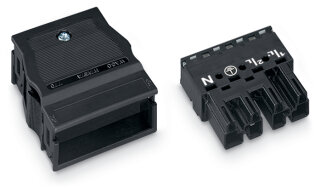

Der Installationsstecker WINSTA MIDI 770-114 ist ein 4-poliger Steckverbinder mit Zugentlastungsgehäuse für steckbare Gebäudeinstallationen. Der Stecker bietet einen Bemessungsstrom von 25 A, eine Dauergebrauchstemperatur von -35 bis +85 °C und eine Schutzart IP20 (im gesteckten Zustand IP2xC mit Gehäuse). Die Anschlussquerschnitte reichen von 0,5 bis 4 mm² für eindrahtige Leiter und 0,5 bis 2,5 mm² für mehrdrahtige Leiter. Die Push-in CAGE CLAMP®-Federanschlusstechnik ermöglicht werkzeuglose Verdrahtung mit Abmantellängen bis 55 mm. Der voreilende PE-Kontakt sorgt für Schutzleiter-Voreilbarkeit.
Anwendungsbereiche
Typische Anwendungen sind die Montage von Raster- und Einlegeleuchten, modulare Beleuchtungssysteme sowie wiederholbare Elektroinstallationsmuster in Gebäuden. Durch die mechanische und farbliche Kodierung A lassen sich unterschiedliche Schaltkreise eindeutig unterscheiden und Installationsfehler reduzieren. Der Durchgangswiderstand beträgt etwa 1 mOhm, der Kontaktübergang Stecker/Buchse circa 0,25 mOhm.
Vorteile gegenüber Alternativen
Im Vergleich zu schraubgebundenen Installationssystemen bietet das WINSTA-MIDI-System schnellere Montage ohne Werkzeuge, sichere Feststeckung durch Zugentlastung und wartungsfreie Verdrahtung. Das Rastermaß von 10 mm und die Breite von 44,6 mm ermöglichen kompakte Anordnung in Leuchten und Verteilern.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,6325 kg
|
| Artikelgewicht: |
0,0253 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
7,60 × 4,46 × 1,70 cm |
Technische Daten
Hinweise
| Allgemeine Sicherheitshinweise |
1. Nur von Elektrofachkraft oder einer für die Tätigkeit elektrisch unterwiesenen Person (EUP nach DIN VDE 0105-100) anzuwenden!2. Nicht unter Spannung/Last installieren!3. Nur für bestimmungsgemäßen Gebrauch einsetzen!4. Nationale Vorschriften/Normen/Richtlinien beachten!5. Technische Daten der Pro |
Elektrische Daten
| Hinweis zum Durchgangswiderstand |
ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse |
Allgemein
| Hinweis zum Durchgangswiderstand |
ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse |
Anschlussdaten
| Klemmstellen |
8 |
| Gesamte Anzahl der Potentiale |
4 |
| PE-Funktion |
voreilender PE-Kontakt |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
BetätigungswerkzeugPush-in |
| Nennquerschnitt |
4 mm² / 12 AWG |
| Eindrähtiger Leiter |
0,5 ... 4 mm² / 20 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
1,5 ... 4 mm² / 16 ... 12 AWG |
| Mehrdrähtiger Leiter |
0,5 ... 2,5 mm² / 20 ... 14 AWG |
| Feindrähtiger Leiter |
0,5 ... 4 mm² / 20 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 1,5 mm² / 20 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 2,5 mm² / 20 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
1,5 mm² / 16 AWG |
| Abisolierlänge |
9 mm / 0.35 inch |
| Polzahl |
4 |
| Anschließbarer Durchmesser der Mantelleitung |
9 ... 13 mm |
| Leiteranschlussrichtung zur Steckrichtung |
0° |
| Abmantellänge |
55 mm
|
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
BetätigungswerkzeugPush-in |
| Nennquerschnitt |
4 mm² / 12 AWG |
| Eindrähtiger Leiter |
0,5 ... 4 mm² / 20 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
1,5 ... 4 mm² / 16 ... 12 AWG |
| Mehrdrähtiger Leiter |
0,5 ... 2,5 mm² / 20 ... 14 AWG |
| Feindrähtiger Leiter |
0,5 ... 4 mm² / 20 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 1,5 mm² / 20 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 2,5 mm² / 20 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
1,5 mm² / 16 AWG |
| Abisolierlänge |
9 mm / 0.35 inch |
| Polzahl |
4 |
| Anschließbarer Durchmesser der Mantelleitung |
9 ... 13 mm |
| Leiteranschlussrichtung zur Steckrichtung |
0° |
| Abmantellänge |
55 mm
|
Geometrische Daten
| Rastermaß |
10 mm / 0.394 inch |
| Breite |
44,6 mm / 1.756 inch |
| Höhe |
17 mm / 0.669 inch |
| Tiefe |
76 mm / 2.992 inch |
Mechanische Daten
| Anwendung |
Allgemeine Netzanwendungen |
| Kodierung |
A |
| variable Kodierung |
Ja |
| Aufdruck |
1/L' 2/L ? N |
| Potentialkennzeichnung |
1/L' 2/L ? N |
| Steckkraft einer Steckverbindung |
ca. 20 ... 70 N (polzahlabhängig) |
| Haltekraft einer Steckverbindung |
mit Verriegelung: > 80 N |
| Trennkraft einer Steckverbindung |
ohne Verriegelung: ca. 20 ... 70 N (polzahlabhängig) |
| Anzahl der Steckzyklen |
200, ohne ohmsche Last |
| Schutzart |
IP20; In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!) |
| Anzugsdrehmoment der Schraube |
0,5 Nm |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Leiter |
| Fehlsteckschutz |
Ja |
| Hinweis zum Fehlsteckschutz |
Alle WINSTA®-Komponenten sind 100 % fehlsteckgeschützt bezogen auf:a.) das Stecken unterschiedlicher Polzahlenb.) um 180° verdrehtes Steckenc.) seitliches versetztes Steckend.) einpoliges Stecken |
| Verriegelungsklinke |
Nachrüstbar |
| Verriegelung der Steckverbindung |
Verriegelungsklinke |
| Hinweis zur Verriegelung |
Verriegelungsklinken sind an allen fest zu installierenden Produkten (Snap-In-Varianten für Leuchten bzw. Geräte, alle Verteilervarianten, alle Leiterplattenvarianten) werkseitig montiert, sodass immer eine Verriegelung mit den zu steckenden Buchsen bzw. Steckern stattfindet. Eine zusätzliche Verrie |
| Zugentlastung |
Zugentlastungsgehäuse |
Werkstoffdaten
| Farbe |
schwarz |
| Deckelfarbe |
grau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Kupfer bzw. Kupferlegierung; oberflächenveredelt |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,592MJ |
| Steckverbinderfarbe |
schwarz |
| Farbe der Zugentlastung |
schwarz |
| Gewicht |
25,3 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-5 ... +40 °C |
| Dauergebrauchstemperatur |
-35 ... +85 °C |
| Hinweis zur Dauergebrauchstemperatur |
Isolierteile für Temperaturen <= 105 °C |
Kaufmännische Daten
| Produktgruppe |
20 (Installationssteckverbinder WINSTA) |
| VPE (UVPE) |
25 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4044918254410 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121402 |
| eCl@ss 10.0 |
27-44-06-05 |
| eCl@ss 9.0 |
27-44-06-05 |
| ETIM 9.0 |
EC002560 |
| ETIM 10.0 |
EC002560 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
