Produktbeschreibung

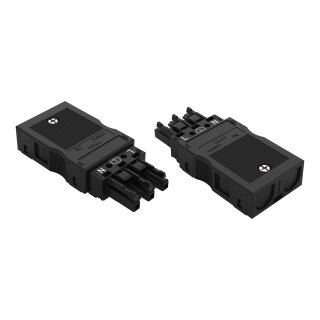

Der Installationsstecker WINSTA MIDI 770-113 ist ein 3-poliger Steckverbinder für steckbare Gebäudeinstallationen mit Kodierung A und Zugentlastungsgehäuse. Der Stecker arbeitet mit 25 A Bemessungsstrom, unterstützt Leiterquerschnitte von 0,5 bis 4 mm² bei eindrähtigen Leitern und bis 2,5 mm² bei mehrdrähtigen Leitern. Die Push-in CAGE CLAMP®-Anschlusstechnik ermöglicht werkzeugloses Anschließen, während der voreilende PE-Kontakt sichere Erdungsverbindungen gewährleistet. Das Rastermaß beträgt 10 mm, die Breite 34,6 mm. Der Durchgangswiderstand liegt bei circa 1 mOhm, der Kontaktübergang bei 0,25 mOhm. Der Stecker bietet im gesteckten Zustand mit Zugentlastungsgehäuse die Schutzart IP2xC und schützt damit vor Berührung spannungsführender Bauteile.
Anwendungsbereiche
Typische Einsatzfelder sind die steckbare Verdrahtung von Schaltschränken, Leuchtenanschlüsse in Gebäudeinstallationen sowie modulare Energieverteilersysteme. Im Schaltschrank ermöglicht die WINSTA MIDI-Familie schnelle und fehlerfreie Montage ohne Abmantellungsaufwand. Die farbliche und mechanische Kodierung verhindert Fehlsteckungen auch bei größeren Installationsprojekten.
Vorteile gegenüber Alternativen
Im Unterschied zu fest verdrahteten Systemen ermöglicht die steckbare Lösung flexible Umkonfigurationen und reduziert Ausfallzeiten bei Wartung und Reparatur. Die Dauergebrauchstemperatur von -35 bis +85 °C macht den Stecker für Schaltschränke in Außenanlagen einsetzbar.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,4950 kg
|
| Artikelgewicht: |
0,0198 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
7,60 × 3,46 × 1,50 cm |
Technische Daten
Hinweise
| Allgemeine Sicherheitshinweise |
1. Nur von Elektrofachkraft oder einer für die Tätigkeit elektrisch unterwiesenen Person (EUP nach DIN VDE 0105-100) anzuwenden!2. Nicht unter Spannung/Last installieren!3. Nur für bestimmungsgemäßen Gebrauch einsetzen!4. Nationale Vorschriften/Normen/Richtlinien beachten!5. Technische Daten der Pro |
Elektrische Daten
| Hinweis zum Durchgangswiderstand |
ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse |
Allgemein
| Hinweis zum Durchgangswiderstand |
ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse |
Anschlussdaten
| Klemmstellen |
6 |
| Gesamte Anzahl der Potentiale |
3 |
| PE-Funktion |
voreilender PE-Kontakt |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
BetätigungswerkzeugPush-in |
| Nennquerschnitt |
4 mm² / 12 AWG |
| Eindrähtiger Leiter |
0,5 ... 4 mm² / 20 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
1,5 ... 4 mm² / 16 ... 12 AWG |
| Mehrdrähtiger Leiter |
0,5 ... 2,5 mm² / 20 ... 14 AWG |
| Feindrähtiger Leiter |
0,5 ... 4 mm² / 20 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 1,5 mm² / 20 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 2,5 mm² / 20 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
1,5 mm² / 16 AWG |
| Abisolierlänge |
9 mm / 0.35 inch |
| Polzahl |
3 |
| Leiteranschlussrichtung zur Steckrichtung |
0° |
| Abmantellänge |
55 mm
|
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
BetätigungswerkzeugPush-in |
| Nennquerschnitt |
4 mm² / 12 AWG |
| Eindrähtiger Leiter |
0,5 ... 4 mm² / 20 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
1,5 ... 4 mm² / 16 ... 12 AWG |
| Mehrdrähtiger Leiter |
0,5 ... 2,5 mm² / 20 ... 14 AWG |
| Feindrähtiger Leiter |
0,5 ... 4 mm² / 20 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 1,5 mm² / 20 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 2,5 mm² / 20 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
1,5 mm² / 16 AWG |
| Abisolierlänge |
9 mm / 0.35 inch |
| Polzahl |
3 |
| Leiteranschlussrichtung zur Steckrichtung |
0° |
| Abmantellänge |
55 mm
|
Geometrische Daten
| Rastermaß |
10 mm / 0.394 inch |
| Breite |
34,6 mm / 1.362 inch |
| Höhe |
15 mm / 0.591 inch |
| Tiefe |
76 mm / 2.992 inch |
Mechanische Daten
| Anwendung |
Allgemeine Netzanwendungen |
| Kodierung |
A |
| variable Kodierung |
Ja |
| Aufdruck |
N ? L |
| Potentialkennzeichnung |
N ? L |
| Steckkraft einer Steckverbindung |
ca. 20 ... 70 N (polzahlabhängig) |
| Haltekraft einer Steckverbindung |
mit Verriegelung: > 80 N |
| Trennkraft einer Steckverbindung |
ohne Verriegelung: ca. 20 ... 70 N (polzahlabhängig) |
| Anzahl der Steckzyklen |
200, ohne ohmsche Last |
| Schutzart |
IP20; In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!) |
| Anzugsdrehmoment der Schraube |
0,5 Nm |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Leiter |
| Fehlsteckschutz |
Ja |
| Hinweis zum Fehlsteckschutz |
Alle WINSTA®-Komponenten sind 100 % fehlsteckgeschützt bezogen auf:a.) das Stecken unterschiedlicher Polzahlenb.) um 180° verdrehtes Steckenc.) seitliches versetztes Steckend.) einpoliges Stecken |
| Verriegelungsklinke |
Nachrüstbar |
| Verriegelung der Steckverbindung |
Verriegelungsklinke |
| Hinweis zur Verriegelung |
Verriegelungsklinken sind an allen fest zu installierenden Produkten (Snap-In-Varianten für Leuchten bzw. Geräte, alle Verteilervarianten, alle Leiterplattenvarianten) werkseitig montiert, sodass immer eine Verriegelung mit den zu steckenden Buchsen bzw. Steckern stattfindet. Eine zusätzliche Verrie |
| Zugentlastung |
Zugentlastungsgehäuse |
Werkstoffdaten
| Farbe |
schwarz |
| Deckelfarbe |
grau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Kupfer bzw. Kupferlegierung; oberflächenveredelt |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,46MJ |
| Steckverbinderfarbe |
schwarz |
| Farbe der Zugentlastung |
schwarz |
| Gewicht |
19,8 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-5 ... +40 °C |
| Dauergebrauchstemperatur |
-35 ... +85 °C |
| Hinweis zur Dauergebrauchstemperatur |
Isolierteile für Temperaturen <= 105 °C |
Kaufmännische Daten
| Produktgruppe |
20 (Installationssteckverbinder WINSTA) |
| VPE (UVPE) |
25 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4044918254083 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121402 |
| eCl@ss 10.0 |
27-44-06-05 |
| eCl@ss 9.0 |
27-44-06-05 |
| ETIM 9.0 |
EC002560 |
| ETIM 10.0 |
EC002560 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
