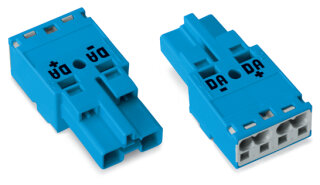

WINSTA MIDI Stecker 770-1112 2-polig Kodierung I blau Push-in

WINSTA MIDI Stecker 770-1112 2-polig Kodierung I blau Push-in

Artikelnummer: WAG-770-1112
GTIN: 4050821028321
HAN: 770-1112
Inhalt: 100 Stück

Hersteller WAGO

2-poliger Installationsstecker WINSTA MIDI Kodierung I, 25 A / 250 V, Push-in CAGE CLAMP®, Fehlsteckschutz.

173,53 €

1,74 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 226,10 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Installationsstecker WINSTA MIDI 770-1112 ist ein 2-poliger Steckverbinder mit Kodierung I und mechanischem Fehlsteckschutz für steckbare Gebäudeinstallationen. Der Stecker arbeitet mit Push-in CAGE CLAMP®-Federanschlusstechnik und bietet einen Bemessungsstrom von 25 A bei 250 V Nennspannung. Die Anschlusstechnik akzeptiert eindrähtige Leiter von 0,5 bis 4 mm² (direkt steckbar ab 1,5 mm²), mehrdräht ige Leiter von 0,5 bis 2,5 mm² sowie feindräht ige Leiter bis 4 mm² mit oder ohne Aderendhülse. Der Durchgangswiderstand liegt bei ca. 1 mOhm, der Kontaktübergang Stecker/Buchse bei ca. 0,25 mOhm, was niedrige Spannungsverluste sichert. Die Schutzart ist IP20 im Normalbetrieb, in gestecktem Zustand mit Zugentlastungsgehäuse IP2xC. Die Dauergebrauchstemperatur reicht von ?35 bis +85 °C (Isolierteile bis 105 °C). Hauptanwendungen sind DALI-gesteuerte Leuchtenanlagen, Raster- und Einlegeleuchten in Schaltschränken sowie modulare Steuerverteilungen mit regelmäßigen Verdrahtungsmustern. Die integrierte Prüföffnung ermöglicht Messungen im gesteckten Zustand, was Installationszeit reduziert und Serviceaufwand senkt.

Vorteile gegenüber Alternativen

Im Unterschied zu Schraubklemmen-Steckverbindern ermöglicht die Push-in-Federanschlusstechnik werkzeuglose Verdrahtung und fehlerfreie Montage ohne Anzugsmomentprobleme. Der Fehlsteckschutz nach Kodierung I verhindert Verwechslungen mit anderen Steckertypen und erhöht die Installationssicherheit.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,6500 kg
Artikelgewicht:	0,0065 kg
Abmessungen ( Länge × Breite × Höhe ):	3,75 × 2,00 × 1,29 cm

Technische Daten

Hinweise

Allgemeine Sicherheitshinweise	1. Nur von Elektrofachkraft oder einer für die Tätigkeit elektrisch unterwiesenen Person (EUP nach DIN VDE 0105-100) anzuwenden!2. Nicht unter Spannung/Last installieren!3. Nur für bestimmungsgemäßen Gebrauch einsetzen!4. Nationale Vorschriften/Normen/Richtlinien beachten!5. Technische Daten der Pro

Elektrische Daten

Hinweis zum Durchgangswiderstand	ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse

Allgemein

Hinweis zum Durchgangswiderstand	ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse

Anschlussdaten

Klemmstellen	4
Gesamte Anzahl der Potentiale	2
Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	BetätigungswerkzeugPush-in
Nennquerschnitt	4 mm² / 12 AWG
Eindrähtiger Leiter	0,5 ... 4 mm² / 20 ... 12 AWG
Eindrähtiger Leiter; direkt steckbar	1,5 ... 4 mm² / 16 ... 12 AWG
Mehrdrähtiger Leiter	0,5 ... 2,5 mm² / 20 ... 14 AWG
Feindrähtiger Leiter	0,5 ... 4 mm² / 20 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm² / 20 ... 16 AWG
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm² / 20 ... 14 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	1,5 mm² / 16 AWG
Abisolierlänge	9 mm / 0.35 inch
Polzahl	2
Leiteranschlussrichtung zur Steckrichtung	0°

Anschluss 1

Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	BetätigungswerkzeugPush-in
Nennquerschnitt	4 mm² / 12 AWG
Eindrähtiger Leiter	0,5 ... 4 mm² / 20 ... 12 AWG
Eindrähtiger Leiter; direkt steckbar	1,5 ... 4 mm² / 16 ... 12 AWG
Mehrdrähtiger Leiter	0,5 ... 2,5 mm² / 20 ... 14 AWG
Feindrähtiger Leiter	0,5 ... 4 mm² / 20 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm² / 20 ... 16 AWG
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm² / 20 ... 14 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	1,5 mm² / 16 AWG
Abisolierlänge	9 mm / 0.35 inch
Polzahl	2
Leiteranschlussrichtung zur Steckrichtung	0°

Geometrische Daten

Rastermaß	10 mm / 0.394 inch
Breite	20 mm / 0.787 inch
Höhe	12,9 mm / 0.508 inch
Tiefe	37,5 mm / 1.476 inch

Mechanische Daten

Anwendung	DALI, Lichtmanagement
Kodierung	I
variable Kodierung	Nein
Aufdruck	DA- DA+
Potentialkennzeichnung	DA- DA+
Steckkraft einer Steckverbindung	ca. 20 ... 70 N (polzahlabhängig)
Haltekraft einer Steckverbindung	mit Verriegelung: > 80 N
Trennkraft einer Steckverbindung	ohne Verriegelung: ca. 20 ... 70 N (polzahlabhängig)
Anzahl der Steckzyklen	200, ohne ohmsche Last
Schutzart	IP20; In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)

Steckverbindung

Kontaktausführung im Steckverbinderbereich	Stiftleiste/Stecker
Steckverbinder Anschlusstyp	für Leiter
Fehlsteckschutz	Ja
Hinweis zum Fehlsteckschutz	Alle WINSTA®-Komponenten sind 100 % fehlsteckgeschützt bezogen auf:a.) das Stecken unterschiedlicher Polzahlenb.) um 180° verdrehtes Steckenc.) seitliches versetztes Steckend.) einpoliges Stecken
Verriegelungsklinke	Nachrüstbar
Verriegelung der Steckverbindung	Verriegelungsklinke
Hinweis zur Verriegelung	Verriegelungsklinken sind an allen fest zu installierenden Produkten (Snap-In-Varianten für Leuchten bzw. Geräte, alle Verteilervarianten, alle Leiterplattenvarianten) werkseitig montiert, sodass immer eine Verriegelung mit den zu steckenden Buchsen bzw. Steckern stattfindet. Eine zusätzliche Verrie

Werkstoffdaten

Farbe	blau
Deckelfarbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Kupfer bzw. Kupferlegierung; oberflächenveredelt
Kontaktoberfläche	Zinn
Brandlast	0,114MJ
Gewicht	6,5 g

Umgebungsbedingungen

Verarbeitungstemperatur	-5 ... +40 °C
Dauergebrauchstemperatur	-35 ... +85 °C
Hinweis zur Dauergebrauchstemperatur	Isolierteile für Temperaturen <= 105 °C
