Produktbeschreibung

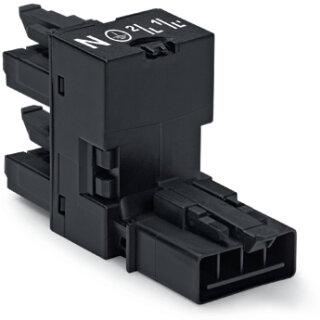

Der h-Verteiler mit einseitigen Abgängen ist 4-polig ausgeführt, hat Kodierung A und ein Rastermaß von 4,4 mm. Das Hauptgehäuse besteht aus Polyamid (PA66) der Brennbarkeitsklasse UL 94 V0, die Kontakte aus verzinnter Kupferlegierung. Ein voreilender PE-Kontakt ist vorhanden, die Verriegelung erfolgt über drei Verriegelungsklinken. Die Schutzart ist IP20, im gesteckten Zustand IP40. Die Steckverbindung ist fehlsteckgeschützt und für 200 Steckzyklen ohne ohmsche Last ausgelegt.
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,9650 kg
|
| Artikelgewicht: |
0,0193 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
6,35 × 2,08 × 3,27 cm |
Technische Daten
Elektrische Daten
| Hinweis zum Durchgangswiderstand |
ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
4 |
| PE-Funktion |
voreilender PE-Kontakt |
| Polzahl |
4 |
Mechanische Daten
| Anwendung |
Allgemeine Netzanwendungen |
| Kodierung |
A |
| variable Kodierung |
Nein |
| Aufdruck |
N PE 2/L 1/L' |
| Potentialkennzeichnung |
N PE 2/L 1/L' |
| Steckkraft einer Steckverbindung |
ca. 20 ... 70 N (polzahlabhängig) |
| Haltekraft einer Steckverbindung |
mit Verriegelung: > 80 N |
| Trennkraft einer Steckverbindung |
ohne Verriegelung: ca. 20 ... 70 N (polzahlabhängig) |
| Anzahl der Steckzyklen |
200, ohne ohmsche Last |
| Verteilertyp |
h-Verteiler, einseitige Abgänge |
| Schutzart |
IP20; IP40 in gestecktem Zustand |
| Geeignet |
für "Fliegende Verbindungen" |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Buchse/Stecker |
| Fehlsteckschutz |
Ja |
| Hinweis zum Fehlsteckschutz |
Alle WINSTA®-Komponenten sind 100 % fehlsteckgeschützt bezogen auf:a.) das Stecken unterschiedlicher Polzahlenb.) um 180° verdrehtes Steckenc.) seitliches versetztes Steckend.) einpoliges Stecken |
| Verriegelungsklinke |
Ja |
| Verriegelung der Steckverbindung |
Verriegelungsklinke |
| Hinweis zur Verriegelung |
Verriegelungsklinken sind an allen fest zu installierenden Produkten (Snap-In-Varianten für Leuchten bzw. Geräte, alle Verteilervarianten, alle Leiterplattenvarianten) werkseitig montiert, sodass immer eine Verriegelung mit den zu steckenden Buchsen bzw. Steckern stattfindet. Eine zusätzliche Verrie |
| Anzahl der Verriegelungsklinken |
3 |
Geometrische Daten
| Rastermaß |
4,4 mm / 0.173 inch |
| Breite |
20,8 mm / 0.819 inch |
| Höhe |
32,65 mm / 1.285 inch |
| Tiefe |
63,5 mm / 2.5 inch |
Werkstoffdaten
| Farbe |
schwarz |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Kupfer bzw. Kupferlegierung; oberflächenveredelt |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,314MJ |
| Gewicht |
19,3 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-5 ... +40 °C |
| Dauergebrauchstemperatur |
-35 ... +85 °C |
| Hinweis zur Dauergebrauchstemperatur |
Isolierteile für Temperaturen <= 105 °C |
Hinweise
| Allgemeine Sicherheitshinweise |
1. Nur von Elektrofachkraft oder einer für die Tätigkeit elektrisch unterwiesenen Person (EUP nach DIN VDE 0105-100) anzuwenden!2. Nicht unter Spannung/Last installieren!3. Nur für bestimmungsgemäßen Gebrauch einsetzen!4. Nationale Vorschriften/Normen/Richtlinien beachten!5. Technische Daten der Pro |
Kaufmännische Daten
| Produktgruppe |
20 (Installationssteckverbinder WINSTA) |
| VPE (UVPE) |
50 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4050821255161 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121406 |
| eCl@ss 10.0 |
27-44-06-03 |
| eCl@ss 9.0 |
27-44-06-03 |
