Produktbeschreibung

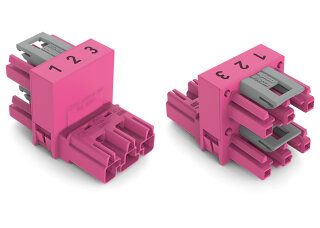

Der h-Verteiler WINSTA MIDI 770-1663 ist ein Installationssteckverbinder mit 3 Polen und einseitigen Abgängen. Das Gerät verfügt über einen mechanischen Fehlsteckschutz und ist mit Kodierung B ausgeführt, wodurch es für steuerungstechnische Anwendungen in der Automatisierung und Robotik geeignet ist. Die Kontakte sind nach dem Push-in CAGE CLAMP Verfahren aufgebaut und gewährleisten einen Durchgangswiderstand von ca. 1 mOhm. Die maximale Strombelastbarkeit liegt bei 25 A, das Rastermaß bei 10 mm und die Abmessungen betragen 30 × 32,7 × 51 mm. Die Schutzart ist IP20 im ungekuppelten Zustand und IP2xC im gesteckten Zustand. Der Verteiler arbeitet im Temperaturbereich von ?35 bis +85 °C (Dauergebrauch) und ?5 bis +40 °C (Verarbeitung).
Anwendungsbereiche
Typische Anwendungsfelder sind die dezentrale Steuerung von Beleuchtungssystemen in Gebäuden sowie die Prozessautomatisierung in Maschinenbau und Robotik. Auch in Steuerverteilern für Förderanlagen und Verpackungsmaschinen wird dieser Verteiler eingesetzt, da die werkzeuglose Push-in-Verbindung Montagezeiten reduziert.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubklemmen mit klassischer Kodierung ermöglicht die Fehlsteckschutz-Ausführung eine sichere Verkabelung ohne Vertauschungsfehler, was besonders bei komplexen Automatisierungsaufgaben kritisch ist. Der Verteiler ist mit 2 Verriegelungsklinken ausgeführt und hält eine Kraft von über 80 N. Mit der integrierten Prüföffnung können Verbindungen im gesteckten Zustand kontrolliert werden, ohne den Stecker abziehen zu müssen.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
1,1600 kg
|
| Artikelgewicht: |
0,0232 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
5,10 × 3,00 × 3,27 cm |
Technische Daten
Hinweise
| Allgemeine Sicherheitshinweise |
1. Nur von Elektrofachkraft oder einer für die Tätigkeit elektrisch unterwiesenen Person (EUP nach DIN VDE 0105-100) anzuwenden!2. Nicht unter Spannung/Last installieren!3. Nur für bestimmungsgemäßen Gebrauch einsetzen!4. Nationale Vorschriften/Normen/Richtlinien beachten!5. Technische Daten der Pro |
| Varianten: |
Andere PolkennzeichnungenWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Elektrische Daten
| Hinweis zum Durchgangswiderstand |
ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse |
Allgemein
| Hinweis zum Durchgangswiderstand |
ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
3 |
| Polzahl |
3 |
Anschluss 1
Geometrische Daten
| Rastermaß |
10 mm / 0.394 inch |
| Breite |
30 mm / 1.181 inch |
| Höhe |
32,7 mm / 1.287 inch |
| Tiefe |
51 mm / 2.008 inch |
Mechanische Daten
| Anwendung |
Steuerungstechnik |
| Kodierung |
B |
| Aufdruck |
1 2 3 |
| Potentialkennzeichnung |
1 2 3 |
| Steckkraft einer Steckverbindung |
ca. 20 ... 70 N (polzahlabhängig) |
| Haltekraft einer Steckverbindung |
mit Verriegelung: > 80 N |
| Trennkraft einer Steckverbindung |
ohne Verriegelung: ca. 20 ... 70 N (polzahlabhängig) |
| Anzahl der Steckzyklen |
200, ohne ohmsche Last |
| Verteilertyp |
h-Verteiler, einseitige Abgänge |
| Schutzart |
IP20; In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!) |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Buchse/Stecker |
| Fehlsteckschutz |
Ja |
| Hinweis zum Fehlsteckschutz |
Alle WINSTA®-Komponenten sind 100 % fehlsteckgeschützt bezogen auf:a.) das Stecken unterschiedlicher Polzahlenb.) um 180° verdrehtes Steckenc.) seitliches versetztes Steckend.) einpoliges Stecken |
| Verriegelungsklinke |
Ja |
| Verriegelung der Steckverbindung |
Verriegelungsklinke |
| Hinweis zur Verriegelung |
Verriegelungsklinken sind an allen fest zu installierenden Produkten (Snap-In-Varianten für Leuchten bzw. Geräte, alle Verteilervarianten, alle Leiterplattenvarianten) werkseitig montiert, sodass immer eine Verriegelung mit den zu steckenden Buchsen bzw. Steckern stattfindet. Eine zusätzliche Verrie |
| Anzahl der Verriegelungsklinken |
2 |
Werkstoffdaten
| Farbe |
pink |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Kupfer bzw. Kupferlegierung; oberflächenveredelt |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,366MJ |
| Gewicht |
23,2 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-5 ... +40 °C |
| Dauergebrauchstemperatur |
-35 ... +85 °C |
| Hinweis zur Dauergebrauchstemperatur |
Isolierteile für Temperaturen <= 105 °C |
Kaufmännische Daten
| Produktgruppe |
20 (Installationssteckverbinder WINSTA) |
| VPE (UVPE) |
50 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4050821702139 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121421 |
| eCl@ss 10.0 |
27-44-06-03 |
| eCl@ss 9.0 |
27-44-06-03 |
| ETIM 9.0 |
EC002567 |
| ETIM 10.0 |
EC002567 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
