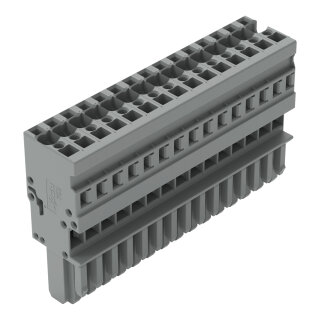

1-Leiter-Federleiste 769-115 CAGE CLAMP 4 mm² 15-polig grau

1-Leiter-Federleiste 769-115 CAGE CLAMP 4 mm² 15-polig grau

Artikelnummer: WAG-769-115
GTIN: 4044918472319
HAN: 769-115
Inhalt: 10 Stück

1-Leiter-Federleiste 769-115, CAGE CLAMP®, 4 mm² Nennquerschnitt, 15 Klemmstellen, Betätigungswerkzeug. Für Schaltanlagen und Steuerungsverteilungen in.

77,50 €

7,75 € pro 1 Stück

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 156,72 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die 1-Leiter-Federleiste 769-115 ist ein steckbares Reihenklemmensystem mit CAGE CLAMP®-Anschlusstechnik und 15 Klemmstellen für den Einsatz in Schaltanlagen und Steuerungsbau. Der Nennquerschnitt beträgt 4 mm², die Anschlusstechnik arbeitet werkzeuggebunden, und die Abisolierlänge liegt bei 8 bis 9 mm. Die Federleiste akzeptiert ein- und mehrdrähtiges Kupfer im Bereich 0,08 bis 4 mm² ohne vorherige Crimpung von Aderendhülsen. Geometrisch misst das Bauteil 75 × 45,2 × 18,3 mm mit einem Rastermaß von 5 mm und bietet variable Kodierung sowie Verdrehschutz. Der Dauergebrauchstemperaturbereich liegt zwischen -60 und +105 °C, die Verarbeitungstemperatur zwischen -35 und +85 °C.

Anwendungsbereiche

Typische Anwendungsfelder sind die Verdrahtung von DC-Versorgungen und Steuerleitungen in modularen Schaltschränken, insbesondere im Eisenbahn- und Verkehrstechniksektor. Ebenso findet die Federleiste Anwendung in kompakten Steuerverteilungen für Verpackungsmaschinen und in dezentralisierten Steuerstrukturen von Förderanlagen.

Vorteile gegenüber Alternativen

Im Unterschied zu reinen Schraubklemmen ermöglicht die Federleiste durch ihre steckbare Bauform eine vorkonfektionierbare Verdrahtung, was Montage- und Instandhaltungszeiten erheblich reduziert. Die Frontverdrahtung und die seitliche Beschriftungsebene ermöglichen eine schnelle optische Nachverfolgung der Leitungszuordnung im laufenden Betrieb. Das Gehäuse aus Polyamid PA66 ist zur Kurzschlussfestigkeit ausgelegt.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,4720 kg
Artikelgewicht:	0,0472 kg
Abmessungen ( Länge × Breite × Höhe ):	1,83 × 7,50 × 4,52 cm

Technische Daten

Hinweise

Sicherheitshinweis	Steckverbinder ohne Schaltleistung sind gemäß EN 61984 für das last- und spannungsfreie Stecken und Trennen geeignet.

Elektrische Daten

Verdrahtungsrichtung	Frontverdrahtung

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	15
Gesamte Anzahl der Potentiale	15
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	4 mm² / 12 AWG
Eindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Polzahl	15
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	4 mm² / 12 AWG
Eindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Polzahl	15
Verdrahtungsrichtung	Frontverdrahtung

Geometrische Daten

Breite	75 mm / 2.953 inch
Höhe	45,2 mm / 1.78 inch
Tiefe	18,3 mm / 0.72 inch
Modulbreite	5 mm / 0.197 inch

Mechanische Daten

variable Kodierung	Ja
Direktkontaktierung PE zur TS/Bohrloch/Gehäuse	Nein
Beschriftungsebene	Seitliche Beschriftung
Verdrehschutz	Ja

Steckverbindung

Kontaktausführung im Steckverbinderbereich	Federleiste/Buchse
Steckverbinder Anschlusstyp	für Leiter
Fehlsteckschutz	Nein
Stecken ohne Teilungsverlust	Ja

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,777MJ
Halogenfrei	Ja
Gewicht	47,2 g

Umgebungsbedingungen

Verarbeitungstemperatur	-35 ... +85 °C
Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

VPE (UVPE)	10 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4044918472319
Zolltarifnummer	85366990990

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-14-11-06
eCl@ss 9.0	27-14-11-06
ETIM 9.0	EC001284
ETIM 10.0	EC001284
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
