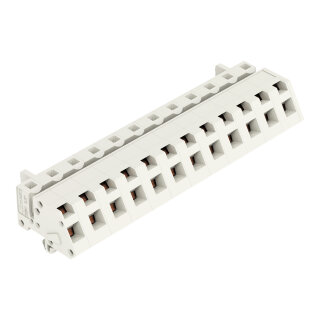

1-Leiter Federleiste abgewinkelt CAGE CLAMP 2,5 mm² 12-polig

1-Leiter Federleiste abgewinkelt CAGE CLAMP 2,5 mm² 12-polig

Artikelnummer: WAG-721-342/008-000
GTIN: 4017332747943
HAN: 721-342/008-000
Inhalt: 25 Stück

Abgewinkelte 1-Leiter Federleiste, 12-polig, 2,5 mm², CAGE CLAMP® Anschluss mit Betätigungswerkzeug. Werkzeuglose Verdrahtung von Eindraht- und.

154,06 €

6,16 € pro 1 Stück

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 283,52 €

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die 1-Leiter Federleiste 721-342/008-000 ist eine abgewinkelte Leiterplattensteckverbinder-Buchse mit 12 Klemmstellen im 7,5-mm-Rastermaß. Die Federleiste nutzt die CAGE CLAMP® Anschlusstechnik und wird über ein Betätigungswerkzeug bedient. Sie akzeptiert Leiterquerschnitte von 0,08 bis 2,5 mm² sowohl als eindrähtiger als auch als feindrähtiger Leiter mit oder ohne Kunststoffkragen-Aderendhülse. Der Anschlussbereich erstreckt sich von 28 bis 12 AWG. Die kompakten Abmessungen betragen 89 mm Breite, 17,6 mm Höhe und 27,25 mm Tiefe bei einer Bauhöhe von 13,1 mm über der Montagefläche. Der Grenztemperaturbereich liegt zwischen -60 und +85 °C, die Verarbeitungstemperatur zwischen -35 und +60 °C.

Anwendungsbereiche

Typische Einsatzfelder sind die Verdrahtung von Steuerungsmodulen in dezentralen Schaltschränken sowie die Anbindung von Eingabe- und Ausgabemodulen an Leiterplattensysteme ohne Abisolierlängen-Vorbereitung. Die abgewinkelte Baugröße ermöglicht platzsparende Leitungsführung in beengten Schaltschrank-Nischen und seitliche Anschlussrichtung zur Leiterplatte.

Vorteile gegenüber Alternativen

Im Unterschied zu Schraubklemmen-Steckverbindern entfällt bei CAGE CLAMP® das Aderendhülsen-Crimpen für Feindrähte und ermöglicht schnellere Installation. Das WAGO Multi Connection System (MCS) bietet weitere Varianten mit abweichenden Polzahlen und vergoldeten Kontakten über den WAGO Configurator.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,5300 kg

Artikelgewicht:

0,0212 kg

Abmessungen ( Länge × Breite × Höhe ):

2,73 × 8,90 × 1,76 cm

Technische Daten:

Technische Daten

Hinweise

Sicherheitshinweis	Das MCS – MULTI CONNECTION SYSTEM – ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Strom
Varianten:	Andere PolzahlenVergoldete bzw. partiell vergoldete KontaktoberflächenWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	12
Gesamte Anzahl der Potentiale	12
Anzahl Anschlusstypen	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Betätigungsrichtung 1	Betätigung aus Leiteranschlussrichtung
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Abisolierlänge	7 ... 8 mm / 0.28 ... 0.31 inch
Polzahl	12
Leiteranschlussrichtung zur Steckrichtung	90°

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Betätigungsrichtung 1	Betätigung aus Leiteranschlussrichtung
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Abisolierlänge	7 ... 8 mm / 0.28 ... 0.31 inch
Polzahl	12
Leiteranschlussrichtung zur Steckrichtung	90°

Geometrische Daten

Rastermaß	7,5 mm / 0.295 inch
Breite	89 mm / 3.504 inch
Höhe	17,6 mm / 0.693 inch
Höhe ab Oberfläche	13,1 mm / 0.516 inch
Tiefe	27,25 mm / 1.073 inch
Bohrlochdurchmesser für Rastfuß mit Toleranz	3,5 (+0,1) mm

Mechanische Daten

variable Kodierung	Nein
Gehäuseblechstärke	0,6 ... 1,2 mm / 0.024 ... 0.047 inch
Bauform	abgewinkelte Bauform; montierbar
Befestigungsart	Rastfuß
Montageart	DurchführungsmontageOberflächenmontage
Verdrehschutz	Ja
für Gehäusedurchführung geeignet	Nein

Steckverbindung

Kontaktausführung im Steckverbinderbereich	Federleiste/Buchse
Steckverbinder Anschlusstyp	für Leiter
Fehlsteckschutz	ja
Stecken ohne Teilungsverlust	Nein
Verriegelung der Steckverbindung	ohne

Werkstoffdaten

Farbe	lichtgrau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Kupferlegierung
Kontaktoberfläche	Zinn
Brandlast	0,45MJ
Gewicht	21,2 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +85 °C
Verarbeitungstemperatur	-35 ... +60 °C

Kaufmännische Daten

Produktgruppe	3 (MULTISTECKERSYSTEM)
VPE (UVPE)	25 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4017332747943
Zolltarifnummer	85366990990

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-03-09
eCl@ss 9.0	27-44-03-09
ETIM 9.0	EC002638
ETIM 10.0	EC002638
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption

Technische Daten

Hinweise

Sicherheitshinweis	Das MCS – MULTI CONNECTION SYSTEM – ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Strom
Varianten:	Andere PolzahlenVergoldete bzw. partiell vergoldete KontaktoberflächenWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	12
Gesamte Anzahl der Potentiale	12
Anzahl Anschlusstypen	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Betätigungsrichtung 1	Betätigung aus Leiteranschlussrichtung
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Abisolierlänge	7 ... 8 mm / 0.28 ... 0.31 inch
Polzahl	12
Leiteranschlussrichtung zur Steckrichtung	90°

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Betätigungsrichtung 1	Betätigung aus Leiteranschlussrichtung
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Abisolierlänge	7 ... 8 mm / 0.28 ... 0.31 inch
Polzahl	12
Leiteranschlussrichtung zur Steckrichtung	90°

Geometrische Daten

Rastermaß	7,5 mm / 0.295 inch
Breite	89 mm / 3.504 inch
Höhe	17,6 mm / 0.693 inch
Höhe ab Oberfläche	13,1 mm / 0.516 inch
Tiefe	27,25 mm / 1.073 inch
Bohrlochdurchmesser für Rastfuß mit Toleranz	3,5 (+0,1) mm

Mechanische Daten

variable Kodierung	Nein
Gehäuseblechstärke	0,6 ... 1,2 mm / 0.024 ... 0.047 inch
Bauform	abgewinkelte Bauform; montierbar
Befestigungsart	Rastfuß
Montageart	DurchführungsmontageOberflächenmontage
Verdrehschutz	Ja
für Gehäusedurchführung geeignet	Nein

Steckverbindung

Kontaktausführung im Steckverbinderbereich	Federleiste/Buchse
Steckverbinder Anschlusstyp	für Leiter
Fehlsteckschutz	ja
Stecken ohne Teilungsverlust	Nein
Verriegelung der Steckverbindung	ohne

Werkstoffdaten

Farbe	lichtgrau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Kupferlegierung
Kontaktoberfläche	Zinn
Brandlast	0,45MJ
Gewicht	21,2 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +85 °C
Verarbeitungstemperatur	-35 ... +60 °C

Kaufmännische Daten

Produktgruppe	3 (MULTISTECKERSYSTEM)
VPE (UVPE)	25 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4017332747943
Zolltarifnummer	85366990990

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-03-09
eCl@ss 9.0	27-44-03-09
ETIM 9.0	EC002638
ETIM 10.0	EC002638
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
