Produktbeschreibung

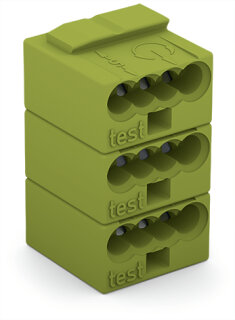

Die 4-Leiter-Federleiste 243-743 von WAGO ist eine steckbare Leiterplattenklemme mit PUSH WIRE®-Anschlusstechnik für unmittelbare Verdrahtung ohne Werkzeug. Die Federleiste verfügt über 12 Klemmstellen in 3-poliger Ausführung und ein Rastermaß von 5,75 mm. Der Leiteranschluss erfolgt werkzeuglos: Die PUSH WIRE®-Technik nutzt die Knicksteifigkeit des Leiters, um die Federkraft zu überwinden und den Leiter direkt zu klemmen. Anschließbar sind eindrähtige Kupferleiter von 0,5 bis 1 mm² (Leiterdurchmesser 0,5 bis 1 mm) mit einer Abisolierlänge von 5 bis 6 mm. Die Kontakte bestehen aus Elektrolytkupfer mit Zinnoberfläche. Das Isoliergehäuse ist aus Polyamid PA66 mit Brennbarkeitsklasse V0 nach UL 94. Einsatztemperaturen liegen zwischen -60 und +105 °C.
Anwendungsbereiche
Typische Anwendungen sind die direkte Verdrahtung von Signalverteilern in Schaltschränken, Schnittstellen für Sensoren und Aktoren an Leiterplatten sowie Steuerstromkreise in Automatisierungsanlagen. Die steckbare Bauform ermöglicht schnelle Prototypenwicklung und Nachrüstungen, besonders in Prüfständen und modularen Steuerungsaufbauten. Die 90°-Steckrichtung zur Leiterplatte erlaubt platzsparende Montage auch in beengten Schränken. WAGO bietet für die Serie 243 weitere Varianten mit unterschiedlichen Polzahlen, Farben und Konfigurationen an. Einzelne Klemmenleisten können auch direkt bedruckt werden.
Vorteile gegenüber Alternativen
Im Unterschied zu standardmäßigen Schraubklemmen ermöglicht PUSH WIRE® sichere Kontakte ohne Verdreher und reduziert Montagezeit erheblich. Die Verpackungseinheit beträgt 50 Stück je Karton.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,1100 kg
|
| Artikelgewicht: |
0,0022 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,05 × 1,73 × 1,00 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Varianten: |
Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Klemmstellen |
12 |
| Gesamte Anzahl der Potentiale |
3 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
PUSH WIRE® |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,5 ... 1 mm² / 24 ... 18 AWG |
| Leiterdurchmesser |
0,5 ... 1 mm / 24 ... 18 AWG |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
| Leiteranschlussrichtung zur Leiterplatte |
0° |
| Polzahl |
3 |
Anschluss 1
| Anschlusstechnik |
PUSH WIRE® |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,5 ... 1 mm² / 24 ... 18 AWG |
| Leiterdurchmesser |
0,5 ... 1 mm / 24 ... 18 AWG |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
| Leiteranschlussrichtung zur Leiterplatte |
0° |
| Polzahl |
3 |
Geometrische Daten
| Rastermaß |
5,75 mm / 0.226 inch |
| Breite |
17,25 mm / 0.679 inch |
| Höhe |
10 mm / 0.394 inch |
| Tiefe |
10,5 mm / 0.413 inch |
| Lötstiftlänge |
4,5 mm
|
| Lötstiftdurchmesser |
1 mm
|
| Bohrlochdurchmesser mit Toleranz |
1,2 (-0,05 ... +0,05) mm |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Federleiste/Buchse |
| Steckverbinder Anschlusstyp |
für Platine |
| Steckrichtung zur Leiterplatte |
90° |
Werkstoffdaten
| Farbe |
hellgrün |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Kupferlegierung |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,036MJ |
| Gewicht |
2,2 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +105 °C |
| Dauergebrauchstemperatur |
-60 °C |
Kaufmännische Daten
| VPE (UVPE) |
50 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4044918441902 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-01 |
| eCl@ss 9.0 |
27-44-04-01 |
| ETIM 9.0 |
EC002643 |
| ETIM 10.0 |
EC002643 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Hinweise
| Varianten: |
Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Klemmstellen |
12 |
| Gesamte Anzahl der Potentiale |
3 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
PUSH WIRE® |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,5 ... 1 mm² / 24 ... 18 AWG |
| Leiterdurchmesser |
0,5 ... 1 mm / 24 ... 18 AWG |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
| Leiteranschlussrichtung zur Leiterplatte |
0° |
| Polzahl |
3 |
Anschluss 1
| Anschlusstechnik |
PUSH WIRE® |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,5 ... 1 mm² / 24 ... 18 AWG |
| Leiterdurchmesser |
0,5 ... 1 mm / 24 ... 18 AWG |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
| Leiteranschlussrichtung zur Leiterplatte |
0° |
| Polzahl |
3 |
Geometrische Daten
| Rastermaß |
5,75 mm / 0.226 inch |
| Breite |
17,25 mm / 0.679 inch |
| Höhe |
10 mm / 0.394 inch |
| Tiefe |
10,5 mm / 0.413 inch |
| Lötstiftlänge |
4,5 mm
|
| Lötstiftdurchmesser |
1 mm
|
| Bohrlochdurchmesser mit Toleranz |
1,2 (-0,05 ... +0,05) mm |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Federleiste/Buchse |
| Steckverbinder Anschlusstyp |
für Platine |
| Steckrichtung zur Leiterplatte |
90° |
Werkstoffdaten
| Farbe |
hellgrün |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Kupferlegierung |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,036MJ |
| Gewicht |
2,2 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +105 °C |
| Dauergebrauchstemperatur |
-60 °C |
Kaufmännische Daten
| VPE (UVPE) |
50 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4044918441902 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-01 |
| eCl@ss 9.0 |
27-44-04-01 |
| ETIM 9.0 |
EC002643 |
| ETIM 10.0 |
EC002643 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
