Produktbeschreibung

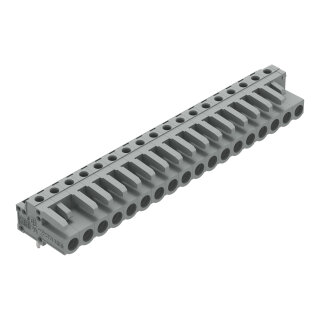

Die THT-Federleiste 232-248 von WAGO ist eine abgewinkelte Leiterplattensteckverbindung mit 18 Polen im Rastermaß 5 mm. Die Lötstifte haben Abmessungen von 0,6 × 1,0 mm und sind für die Montage auf Leiterplatten mittels Durchstecktechnik (THT) ausgelegt. Die Kontaktoberflächen sind verzinnt und gewährleisten eine sichere, korrosionsbeständige Verbindung. Mit Abmessungen von 91,5 × 16,6 × 18,25 mm bietet die Federleiste kompakte Baugrößen für platzbegrenzte Anwendungen. Der Temperaturbereich von ?60 bis +100 °C ermöglicht den Einsatz in verschiedenen industriellen Umgebungen. Die variable Kodierung und der Verdrehschutz verhindern Fehlbestückungen während der Montage.
Anwendungsbereiche
Typische Anwendungsfelder sind die Verdrahtung von Sensor-Aktor-Modulen auf Steuerungsleiterplatten sowie die Anbindung von I/O-Karten in Schaltschränken und dezentralen Steuerungsverteilern. Auch bei der Anbindung von Kommunikationsmodulen in industriellen Automatisierungsanlagen findet die Federleiste regelmäßig Einsatz.
Vorteile gegenüber Alternativen
Im Unterschied zu geraden Ausführungen ermöglicht die abgewinkelte Geometrie eine platzsparende Installation, wenn die Steckrichtung zur Leiterplatte 0° beträgt und Kabel oder weitere Komponenten oberhalb der Platine verlaufen. Die Federleiste ist Teil des WAGO Multi Connection System (MCS), das Rastermaße von 2,5 bis 10,16 mm mit Leiterquerschnitten von 0,08 bis 25 mm² abdeckt. Für alternative Polzahlen oder vergoldete Kontaktvarianten stehen Konfigurationsmöglichkeiten zur Verfügung.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,4150 kg
|
| Artikelgewicht: |
0,0166 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,83 × 9,15 × 1,66 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Sicherheitshinweis |
Das MCS – MULTI CONNECTION SYSTEM – ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Strom |
| Varianten: |
Andere PolzahlenStiftüberstand von 3,8 mm für Stiftleisten mit geraden LötstiftenVergoldete bzw. partiell vergoldete KontaktoberflächenWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
18 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Polzahl |
18 |
Anschluss 1
Geometrische Daten
| Rastermaß |
5 mm / 0.197 inch |
| Breite |
91,5 mm / 3.602 inch |
| Höhe |
16,6 mm / 0.654 inch |
| Höhe ab Oberfläche |
11,6 mm / 0.457 inch |
| Tiefe |
18,25 mm / 0.719 inch |
| Lötstiftlänge |
5 mm
|
| Lötstiftabmessungen |
0,6 x 1 mm |
| Bohrlochdurchmesser mit Toleranz |
1,3 (+0,1) mm |
Mechanische Daten
| variable Kodierung |
Ja |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Federleiste/Buchse |
| Steckverbinder Anschlusstyp |
für Platine |
| Fehlsteckschutz |
nein |
| Stecken ohne Teilungsverlust |
Nein |
| Steckrichtung zur Leiterplatte |
0° |
| Verriegelung der Steckverbindung |
ohne |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
| Lötstiftanordnung |
über die gesamte Federleiste in Reihe |
| Anzahl der Lötstifte pro Potential |
1 |
Werkstoffdaten
| Farbe |
grau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Kupferlegierung |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,274MJ |
| Gewicht |
16,6 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
Kaufmännische Daten
| Produktgruppe |
3 (MULTISTECKERSYSTEM) |
| VPE (UVPE) |
25 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4044918579360 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-02 |
| eCl@ss 9.0 |
27-44-04-02 |
| ETIM 9.0 |
EC002637 |
| ETIM 10.0 |
EC002637 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Hinweise
| Sicherheitshinweis |
Das MCS – MULTI CONNECTION SYSTEM – ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Strom |
| Varianten: |
Andere PolzahlenStiftüberstand von 3,8 mm für Stiftleisten mit geraden LötstiftenVergoldete bzw. partiell vergoldete KontaktoberflächenWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
18 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Polzahl |
18 |
Anschluss 1
Geometrische Daten
| Rastermaß |
5 mm / 0.197 inch |
| Breite |
91,5 mm / 3.602 inch |
| Höhe |
16,6 mm / 0.654 inch |
| Höhe ab Oberfläche |
11,6 mm / 0.457 inch |
| Tiefe |
18,25 mm / 0.719 inch |
| Lötstiftlänge |
5 mm
|
| Lötstiftabmessungen |
0,6 x 1 mm |
| Bohrlochdurchmesser mit Toleranz |
1,3 (+0,1) mm |
Mechanische Daten
| variable Kodierung |
Ja |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Federleiste/Buchse |
| Steckverbinder Anschlusstyp |
für Platine |
| Fehlsteckschutz |
nein |
| Stecken ohne Teilungsverlust |
Nein |
| Steckrichtung zur Leiterplatte |
0° |
| Verriegelung der Steckverbindung |
ohne |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
| Lötstiftanordnung |
über die gesamte Federleiste in Reihe |
| Anzahl der Lötstifte pro Potential |
1 |
Werkstoffdaten
| Farbe |
grau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Kupferlegierung |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,274MJ |
| Gewicht |
16,6 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
Kaufmännische Daten
| Produktgruppe |
3 (MULTISTECKERSYSTEM) |
| VPE (UVPE) |
25 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4044918579360 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-02 |
| eCl@ss 9.0 |
27-44-04-02 |
| ETIM 9.0 |
EC002637 |
| ETIM 10.0 |
EC002637 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
