Produktbeschreibung

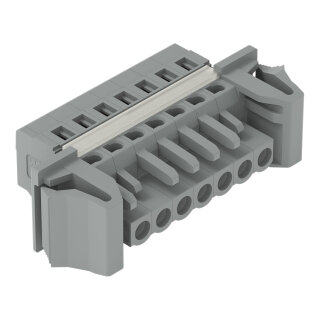

Die 1-Leiter-Federleiste 231-116/125-000 ist eine 16-polige Steckverbinderbuchse des MCS-Systems von WAGO mit CAGE CLAMP®-Anschlusstech nologie. Das Rastermaß beträgt 5 mm, die Abmessungen 102 × 14,3 × 26,45 mm. Der Federleiste liegt eine Bemessungsspannung von 320 V (Kategorie III/3) und eine Bemessungsstoßspannung von 4 kV zugrunde. Die CAGE CLAMP®-Kontakte sind verzinnt und akzeptieren eindrätige und feindrähtige Leiter von 0,08 bis 2,5 mm² (28 bis 12 AWG) ohne vorherige Aderendhülsen-Crimpung. Der Temperaturbereich reicht von ?60 bis +100 °C Lagerung und ?35 bis +60 °C Verarbeitung. Die Betätigung erfolgt über ein Betätigungswerkzeug in zwei Richtungen: aus der Leiteranschlussrichtung oder 90° dazu.
Anwendungsbereiche
Typische Einsatzfelder sind Leiterplattensteckverbinder in Messtechnik-Baugruppenträgern, Durchführungssteckverbinder in Schaltschränken für industrielle Steuerungen sowie fliegende Steckverbindungen in Geräteverkabelung und Kabelvorkonfektionierung. Das System ermöglicht vereinfachte und schnelle Elektroinstallation durch seinen modularen Aufbau.
Vorteile gegenüber Alternativen
Im Unterschied zu Push-in-Reihenklemmen mit Schraubtechnik entfällt hier die Aderendhülsen-Vorbearbeitung vollständig, und die Käfigzugfeder garantiert sichere Kontakte ohne Nachspannung. Die Kontaktoberflächenvergoldung ist als Variante über den WAGO-Vertrieb erhältlich. Beachte: Das MCS ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung und darf nicht spannungsführend gesteckt oder getrennt werden.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,3170 kg
|
| Artikelgewicht: |
0,0317 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,65 × 10,20 × 1,43 cm |
Technische Daten
Hinweise
| Sicherheitshinweis |
Das MCS – MULTI CONNECTION SYSTEM – ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Strom |
| Varianten: |
Vergoldete bzw. partiell vergoldete KontaktoberflächenWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Elektrische Daten
| Bemessungsdaten gemäß |
IEC/EN 60664-1 |
| Bemessungsspannung (III / 3) |
320 V
|
| Bemessungsstoßspannung (III / 3) |
4 kV
|
| Bemessungsspannung (III / 2) |
320 V
|
| Bemessungsstoßspannung (III / 2) |
4 kV
|
| Bemessungsspannung (II / 2) |
630 V
|
| Bemessungsstoßspannung (II / 2) |
4 kV
|
| Bemessungsstrom |
16 A
|
| Legende Bemessungsdaten |
(III / 2) ? Überspannungskategorie III / Verschmutzungsgrad 2 |
| Approbationsdaten gemäß |
CSA |
| Bemessungsspannung UL (Use Group B) |
300 V
|
| Bemessungsstrom UL (Use Group B) |
15 A
|
| Bemessungsspannung UL (Use Group D) |
300 V
|
| Bemessungsstrom UL (Use Group D) |
10 A
|
| Bemessungsspannung UL 1977 |
600 V
|
| Bemessungsstrom UL 1977 |
15 A
|
| Bemessungsspannung CSA (Use Group B) |
300 V
|
| Bemessungsstrom CSA (Use Group B) |
15 A
|
| Bemessungsspannung CSA (Use Group D) |
300 V
|
| Bemessungsstrom CSA (Use Group D) |
10 A
|
Bemessungsdaten gemäß IEC/EN
| Bemessungsdaten gemäß |
IEC/EN 60664-1 |
| Bemessungsspannung (III / 3) |
320 V
|
| Bemessungsstoßspannung (III / 3) |
4 kV
|
| Bemessungsspannung (III / 2) |
320 V
|
| Bemessungsstoßspannung (III / 2) |
4 kV
|
| Bemessungsspannung (II / 2) |
630 V
|
| Bemessungsstoßspannung (II / 2) |
4 kV
|
| Bemessungsstrom |
16 A
|
| Legende Bemessungsdaten |
(III / 2) ? Überspannungskategorie III / Verschmutzungsgrad 2 |
Bemessungsdaten gemäß UL
| Approbationsdaten gemäß |
UL 1059 |
| Bemessungsspannung UL (Use Group B) |
300 V
|
| Bemessungsstrom UL (Use Group B) |
15 A
|
| Bemessungsspannung UL (Use Group D) |
300 V
|
| Bemessungsstrom UL (Use Group D) |
10 A
|
Bemessungsdaten gemäß UL 1977
| Bemessungsspannung UL 1977 |
600 V
|
| Bemessungsstrom UL 1977 |
15 A
|
Bemessungsdaten gemäß CSA
| Approbationsdaten gemäß |
CSA |
| Bemessungsspannung CSA (Use Group B) |
300 V
|
| Bemessungsstrom CSA (Use Group B) |
15 A
|
| Bemessungsspannung CSA (Use Group D) |
300 V
|
| Bemessungsstrom CSA (Use Group D) |
10 A
|
Anschlussdaten
| Klemmstellen |
16 |
| Gesamte Anzahl der Potentiale |
16 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Betätigungswerkzeug |
| Betätigungsrichtung 1 |
Betätigung aus Leiteranschlussrichtung |
| Betätigungsrichtung 2 |
Betätigung 90° zur Leiteranschlussrichtung |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 1,5 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 2,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
16 |
| Leiteranschlussrichtung zur Steckrichtung |
0° |
Anschluss 1
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Betätigungswerkzeug |
| Betätigungsrichtung 1 |
Betätigung aus Leiteranschlussrichtung |
| Betätigungsrichtung 2 |
Betätigung 90° zur Leiteranschlussrichtung |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 1,5 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 2,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
16 |
| Leiteranschlussrichtung zur Steckrichtung |
0° |
Geometrische Daten
| Rastermaß |
5 mm / 0.197 inch |
| Breite |
102 mm / 4.016 inch |
| Höhe |
14,3 mm / 0.563 inch |
| Tiefe |
26,45 mm / 1.041 inch |
Mechanische Daten
| variable Kodierung |
Ja |
| Gehäuseblechstärke |
0,5 ... 3 mm / 0.02 ... 0.118 inch |
| Befestigungsart |
Snap-In-Flansch |
| Montageart |
Durchführungsmontage |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Federleiste/Buchse |
| Steckverbinder Anschlusstyp |
für Leiter |
| Fehlsteckschutz |
Nein |
| Stecken ohne Teilungsverlust |
Nein |
Werkstoffdaten
| Farbe |
grau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Kupferlegierung |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,45MJ |
| Gewicht |
31,7 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
Kaufmännische Daten
| VPE (UVPE) |
25 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4066966276725 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121409 |
| ETIM 9.0 |
EC002638 |
| ETIM 10.0 |
EC002638 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
