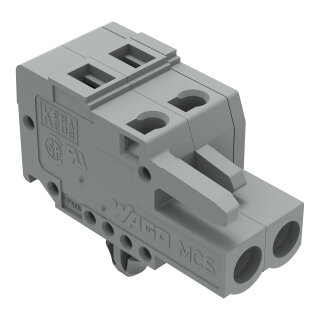

1-Leiter-Federleiste 231-102/008-000 CAGE CLAMP 2,5 mm² 2-polig grau

1-Leiter-Federleiste 231-102/008-000 CAGE CLAMP 2,5 mm² 2-polig grau

Artikelnummer: WAG-231-102/008-000
GTIN: 4044918337007
HAN: 231-102/008-000
Inhalt: 100 Stück

1-Leiter-Federleiste CAGE CLAMP, 2,5 mm², 2-polig, Rastermaß 5 mm. Werkzeuglose Verdrahtung für Leiterplatten-Steckverbindungen und Schaltschrankverkabelung.

121,75 €

1,22 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 189,21 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die 1-Leiter-Federleiste 231-102/008-000 ist ein Leiterplatten-Steckverbinder mit CAGE CLAMP-Anschluss und 2-poliger Ausführung. Sie verbindet modulare Steckverbindungen mit kompakter Baugröße (11,5 × 18,8 × 26,5 mm) und nutzerfreundlicher Handhabung. Die Federleiste akzeptiert Leiterquerschnitte von 0,08 bis 2,5 mm² im ein- wie mehrdrähtigem Ausführungsform, mit einer erforderlichen Abisolierlänge von 8 bis 9 mm. Das Rastermaß von 5 mm ermöglicht dichte Anordnung in beengten Schaltschrankquerschnitten. Die CAGE CLAMP-Technologie ermöglicht direkten Anschluss von Kupferleiter ohne Aderendhülsen-Vorbehandlung; die Betätigung erfolgt werkzeuggestützt durch zwei Betätigungsrichtungen (parallel oder 90° zur Leiteranschlussrichtung).

Anwendungsbereiche

Typische Anwendungen sind Leiterplatten-Durchsteckverbindungen in Steuerungsmodulen, fliegende Verdrahtungen in Schaltschränken sowie universelle Steckverbindung auf Reihenklemmen-Systemen. Ein zweites Einsatzfeld sind Sensor-Aktor-Verbindungen mit hoher Schwingbelastung: Die Federleiste erfüllt Bahnnorm DIN EN 61373 mit 5 g Beschleunigung über alle Achsen und Frequenzbereich 5 Hz bis 150 Hz, Category 1 Klasse A/B Lebensdauerprüfung, sowie den erweiterten Temperaturbereich -60 bis +100 °C für mobile und stationäre Eisenbahnanwendungen. Die Kontaktoberfläche besteht aus Zinn. Mit dem MCS-System (Multi Connection System) bietet WAGO ein flexibles Anschlussprinzip für verschiedene Montagearten und Stecksysteme.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,3800 kg

Artikelgewicht:

0,0038 kg

Abmessungen ( Länge × Breite × Höhe ):

2,65 × 1,15 × 1,88 cm

Technische Daten:

Technische Daten

Hinweise

Sicherheitshinweis	Das MCS – MULTI CONNECTION SYSTEM – ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Strom
Varianten:	Vergoldete bzw. partiell vergoldete KontaktoberflächenWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	2
Gesamte Anzahl der Potentiale	2
Anzahl Anschlusstypen	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Betätigungsrichtung 1	Betätigung aus Leiteranschlussrichtung
Betätigungsrichtung 2	Betätigung 90° zur Leiteranschlussrichtung
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Polzahl	2
Leiteranschlussrichtung zur Steckrichtung	0°

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Betätigungsrichtung 1	Betätigung aus Leiteranschlussrichtung
Betätigungsrichtung 2	Betätigung 90° zur Leiteranschlussrichtung
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Polzahl	2
Leiteranschlussrichtung zur Steckrichtung	0°

Geometrische Daten

Rastermaß	5 mm / 0.197 inch
Breite	11,5 mm / 0.453 inch
Höhe	18,8 mm / 0.74 inch
Höhe ab Oberfläche	14,3 mm / 0.563 inch
Tiefe	26,5 mm / 1.043 inch
Bohrlochdurchmesser für Rastfuß mit Toleranz	3,5 (+0,1) mm

Mechanische Daten

variable Kodierung	Ja
Gehäuseblechstärke	0,6 ... 1,2 mm / 0.024 ... 0.047 inch
Befestigungsart	Rastfuß
Montageart	Oberflächenmontage
Verdrehschutz	Ja

Steckverbindung

Kontaktausführung im Steckverbinderbereich	Federleiste/Buchse
Steckverbinder Anschlusstyp	für Leiter
Fehlsteckschutz	nein
Stecken ohne Teilungsverlust	Nein
Verriegelung der Steckverbindung	ohne

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Kupferlegierung
Kontaktoberfläche	Zinn
Brandlast	0,057MJ
Gewicht	3,8 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +100 °C
Verarbeitungstemperatur	-35 ... +60 °C
Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel	DIN EN 50155 (VDE 0115-200):2022-06
Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch	DIN EN 61373 (VDE 0115-0106):2011-04
Spektrum/Einbauort	Lebensdauerprüfung Kategorie 1, Klasse A/B
Funktionsprüfung mit rauschförmigen Schwingen	Prüfung nach Pkt. 8 der Norm bestanden
Frequenz	f1 = 5 Hz bis f2 = 150 Hz
Beschleunigung	5g (höchster Prüfpegel bei allen Achsen verwendet)
Prüfdauer je Achse	5 Std.
Prüfrichtungen	X-, Y- und Z-Achse
Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen	Bestanden
Spannungsfallmessung vor und nach jeder Achse	Bestanden
Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens	Prüfung nach Pkt. 9 der Norm bestanden
Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen	Bestanden
Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse	Bestanden
Schockprüfung	Prüfung nach Pkt. 10 der Norm bestanden
Schockform	Halbsinus
Schockdauer	30 ms
Anzahl der Schocks Achse	3 pos. und 3 neg.
Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen	Bestanden

Umweltprüfungen

Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel	DIN EN 50155 (VDE 0115-200):2022-06
Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch	DIN EN 61373 (VDE 0115-0106):2011-04
Spektrum/Einbauort	Lebensdauerprüfung Kategorie 1, Klasse A/B
Funktionsprüfung mit rauschförmigen Schwingen	Prüfung nach Pkt. 8 der Norm bestanden
Frequenz	f1 = 5 Hz bis f2 = 150 Hz
Beschleunigung	5g (höchster Prüfpegel bei allen Achsen verwendet)
Prüfdauer je Achse	5 Std.
Prüfrichtungen	X-, Y- und Z-Achse
Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen	Bestanden
Spannungsfallmessung vor und nach jeder Achse	Bestanden
Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens	Prüfung nach Pkt. 9 der Norm bestanden
Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen	Bestanden
Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse	Bestanden
Schockprüfung	Prüfung nach Pkt. 10 der Norm bestanden
Schockform	Halbsinus
Schockdauer	30 ms
Anzahl der Schocks Achse	3 pos. und 3 neg.
Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen	Bestanden

Kaufmännische Daten

Produktgruppe	3 (MULTISTECKERSYSTEM)
VPE (UVPE)	100 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4044918337007
Zolltarifnummer	85366990990

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-03-09
eCl@ss 9.0	27-44-03-09
ETIM 9.0	EC002638
ETIM 10.0	EC002638
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
