Produktbeschreibung

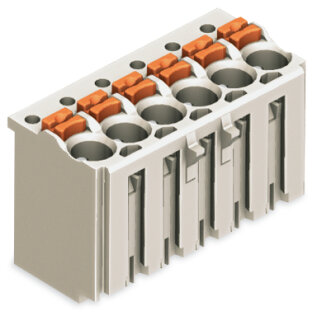

Die 1-Leiter-Federleiste 2091-1130 ist eine 10-polige Steckverbinder-Buchse des picoMAX®-Systems von WAGO mit Push-in CAGE CLAMP®-Anschlusstechnik und Drücker-Betätigung. Sie ermöglicht den werkzeuglosen Anschluss von Eindrähtern (0,2 bis 1,5 mm²), feindrähtige Leitern (0,2 bis 1,5 mm²) sowie feindrähtige Leiter mit Kunststoffkragen-Aderendhülse (0,25 bis 0,75 mm²). Das Rastermaß beträgt 3,5 mm bei einer Baugröße von 35 × 14 × 11,4 mm. Die Zinn-beschichteten Kontakte nutzen die Kraft einer Cr-Ni-Stahlfeder doppelt: sowohl für die Kontaktierung des Steckerstiftes als auch für den Leiteranschluss. Der Temperaturbereich liegt zwischen ?60 und +100 °C, die Verarbeitungstemperatur zwischen ?35 und +60 °C.
Anwendungsbereiche
Typische Einsatzfelder sind die Sensor-Aktor-Anbindung in Schaltschränken, die Abzweigung von Steuersignalen in Verpackungsmaschinen sowie die dezentrale Verdrahtung in modularen Steuerungsverteilern.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubklemmen ermöglicht die Push-in-Technologie den feldtypischen schnellen Leiteraustausch ohne Werkzeuge und damit eine Reduzierung von Montagezeiten. WAGO empfiehlt für Anwendungen mit erhöhten Anforderungen die Verwendung von Aderendhülsen und eine wirksame Kabelabfangung zur Vermeidung unzulässiger Zugkräfte auf die Klemmstelle. Die Federleiste ist gemäß DIN EN 61984 nicht für spannungsführendes oder lastgesteuertes Stecken ausgelegt.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,4500 kg
|
| Artikelgewicht: |
0,0045 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,14 × 3,50 × 1,40 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Sicherheitshinweis |
Das picoMAX® Steckverbindersystem ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Stromkr |
| Sicherheitshinweis 2 |
Für Anwendungen mit erhöhten Anforderungen wird die Verwendung von Aderendhülsen empfohlen.Um eine unzulässige Krafteinwirkung auf die Klemmstelle zu verhindern, ist eine wirksame Kabelabfangung zu verwenden. |
| Varianten: |
Direkte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Klemmstellen |
10 |
| Gesamte Anzahl der Potentiale |
10 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Betätigungsrichtung 1 |
Betätigung aus Leiteranschlussrichtung |
| Eindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
10 |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Betätigungsrichtung 1 |
Betätigung aus Leiteranschlussrichtung |
| Eindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
10 |
Geometrische Daten
| Rastermaß |
3,5 mm / 0.138 inch |
| Breite |
35 mm / 1.378 inch |
| Höhe |
14 mm / 0.551 inch |
| Tiefe |
11,4 mm / 0.449 inch |
Mechanische Daten
| variable Kodierung |
Ja |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Federleiste/Buchse |
| Steckverbinder Anschlusstyp |
für Leiter |
| Fehlsteckschutz |
nein |
| Stecken ohne Teilungsverlust |
Ja |
| Verriegelung der Steckverbindung |
ohne |
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,052MJ |
| Gewicht |
4,5 g
|
Neue Funktion
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
Kaufmännische Daten
| Produktgruppe |
26 (picoMAX) |
| VPE (UVPE) |
100 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4050821160816 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-14-11-06 |
| eCl@ss 9.0 |
27-14-11-06 |
| ETIM 9.0 |
EC001284 |
| ETIM 10.0 |
EC001284 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
