Produktbeschreibung

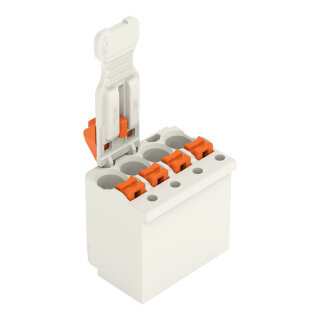

Die 1-Leiter-Federleiste 2091-1112/002-000 ist eine zwölfpolige Anschlussbuchse mit Push-in CAGE CLAMP®-Technologie von WAGO. Sie ermöglicht werkzeuglose Verdrahtung mit Drücker-Betätigung direkt aus der Leiteranschlussrichtung. Die Federleiste akzeptiert eindrähtige Leiter, feindrähtige Leiter sowie feindrähtige Leiter mit Kunststoffkragen-Aderendhülse im Bereich von 0,2 bis 1,5 mm². Das Rastermaß beträgt 3,5 mm, die Klemmstellen sind auf einer Ebene angeordnet. Der Temperaturbereich liegt zwischen –60 °C und +100 °C im Grenzfall, die Verarbeitungstemperatur zwischen –35 und +60 °C. Die Kontaktierflächen bestehen aus Zinn, betätigt wird über einen Drücker mit Griffplatte und Entriegelungsschieber. Das picoMAX®-System nutzt die Kontaktkraft einer einzelnen Cr-Ni-Stahlfeder doppelt: zum Anschluss des Leiters und zur Kontaktierung des Steckerstiftes.
Anwendungsbereiche
Typische Anwendungen sind die Verdrahtung in Schaltschränken für SPS-Eingangsbeschaltungen, Sensor-Aktor-Anbindung in Verpackungsmaschinen sowie die Steuerungsverdrahtung in Automatisierungsanlagen. Auch in Niederspannungsverteilern und Industrie-Steuerschränken findet diese Federleiste breite Anwendung.
Vorteile gegenüber Alternativen
Gegenüber Schraubklemmen bietet die Push-in CAGE CLAMP®-Lösung Geschwindigkeit bei der Montage und erlaubt gleichzeitig sichere Kontaktierung ohne Drehmoment-Fehler. Die erforderliche Abisolierlänge beträgt 8 bis 9 mm.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,3050 kg
|
| Artikelgewicht: |
0,0061 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,24 × 4,20 × 3,90 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Sicherheitshinweis |
Das picoMAX® Steckverbindersystem ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Stromkr |
| Sicherheitshinweis 2 |
Für Anwendungen mit erhöhten Anforderungen wird die Verwendung von Aderendhülsen empfohlen.Um eine unzulässige Krafteinwirkung auf die Klemmstelle zu verhindern, ist eine wirksame Kabelabfangung zu verwenden. |
| Varianten: |
Direkte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Klemmstellen |
12 |
| Gesamte Anzahl der Potentiale |
12 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Betätigungsrichtung 1 |
Betätigung aus Leiteranschlussrichtung |
| Eindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
12 |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Betätigungsrichtung 1 |
Betätigung aus Leiteranschlussrichtung |
| Eindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
12 |
Geometrische Daten
| Rastermaß |
3,5 mm / 0.138 inch |
| Breite |
42 mm / 1.654 inch |
| Höhe |
39 mm / 1.535 inch |
| Tiefe |
12,4 mm / 0.488 inch |
Mechanische Daten
| variable Kodierung |
Ja |
| Bauform |
mit Griffplatte und Entriegelungsschieber |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Federleiste/Buchse |
| Steckverbinder Anschlusstyp |
für Leiter |
| Fehlsteckschutz |
nein |
| Stecken ohne Teilungsverlust |
Ja |
| Verriegelung der Steckverbindung |
ohne |
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,082MJ |
| Gewicht |
6,1 g
|
Neue Funktion
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
Kaufmännische Daten
| VPE (UVPE) |
50 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4050821411697 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-14-11-06 |
| eCl@ss 9.0 |
27-14-11-06 |
| ETIM 9.0 |
EC001284 |
| ETIM 10.0 |
EC001284 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
