Produktbeschreibung

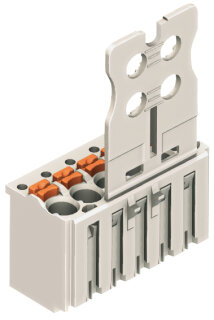

Die 1-Leiter-Federleiste 2091-1110/000-1000 ist eine 10-polige Steckverbinderbuchse aus der kompakten picoMAX-Serie von WAGO. Sie nutzt die Push-in CAGE CLAMP-Anschlusstechnik, die sowohl starre als auch feindrähtige Leiter mit oder ohne Aderendhülse werkzeuglos aufnimmt. Die Federleiste akzeptiert Leiterquerschnitte von 0,2 bis 1,5 mm², verfügt über ein Rastermaß von 3,5 mm und wird durch einen Drücker betätigt. Abmessungen: 35 × 38 × 11,4 mm (Breite × Höhe × Tiefe). Der Temperaturbereich liegt zwischen -60 und +100 °C Grenztemperatur. Die Kontaktoberfläche ist verzinnt und die Betätigung erfolgt aus der Leiteranschlussrichtung.
Anwendungsbereiche
Typische Anwendungsfelder sind die Verschaltung von Steuerungsmodulen und Leiterplattenklemmen in Schaltschränken sowie die flexible Verdrahtung von dezentralen Anschlussblöcken in Anlagenbau und Automatisierung. Auch in der Sensor-Aktor-Anbindung über kompakte Steckverbinder wird diese Federleiste eingesetzt, besonders wo Platzsparen bei häufigen Umverdrahtungen erforderlich ist. Die Drückerversion ermöglicht schnelle Steckvorgänge ohne zusätzliches Werkzeug.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubklemmen bietet die Push-in CAGE CLAMP-Technik einen deutlich schnelleren und fehlerfreieren Anschlussablauf, da keine Eindrehmomente kontrolliert werden müssen. Für Hochlast-Anwendungen oder vibrationsbelastete Umgebungen wird der Einsatz von Aderendhülsen mit Kunststoffkragen empfohlen. Die Federleiste ist nicht für spannungsführendes Stecken unter Last geeignet.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,2500 kg
|
| Artikelgewicht: |
0,0050 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,14 × 3,50 × 3,80 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Sicherheitshinweis |
Das picoMAX® Steckverbindersystem ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Stromkr |
| Sicherheitshinweis 2 |
Für Anwendungen mit erhöhten Anforderungen wird die Verwendung von Aderendhülsen empfohlen.Um eine unzulässige Krafteinwirkung auf die Klemmstelle zu verhindern, ist eine wirksame Kabelabfangung zu verwenden. |
| Varianten: |
Direkte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Klemmstellen |
10 |
| Gesamte Anzahl der Potentiale |
10 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Betätigungsrichtung 1 |
Betätigung aus Leiteranschlussrichtung |
| Eindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
10 |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Betätigungsrichtung 1 |
Betätigung aus Leiteranschlussrichtung |
| Eindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
10 |
Geometrische Daten
| Rastermaß |
3,5 mm / 0.138 inch |
| Breite |
35 mm / 1.378 inch |
| Höhe |
38 mm / 1.496 inch |
| Tiefe |
11,4 mm / 0.449 inch |
Mechanische Daten
| variable Kodierung |
Ja |
| Bauform |
mit Griffplatte |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Federleiste/Buchse |
| Steckverbinder Anschlusstyp |
für Leiter |
| Fehlsteckschutz |
nein |
| Stecken ohne Teilungsverlust |
Ja |
| Verriegelung der Steckverbindung |
ohne |
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,067MJ |
| Gewicht |
5 g
|
Neue Funktion
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
Kaufmännische Daten
| VPE (UVPE) |
50 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4050821365884 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-14-11-06 |
| eCl@ss 9.0 |
27-14-11-06 |
| ETIM 9.0 |
EC001284 |
| ETIM 10.0 |
EC001284 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
|
