Produktbeschreibung

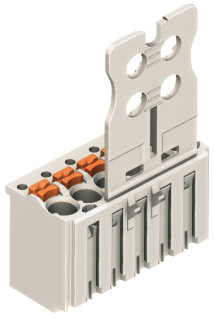

Die 1-Leiter-Federleiste 2091-1106/000-1000 von WAGO ist eine 6-polige Steckerleiste mit Push-in CAGE CLAMP®-Anschlusstechnik und Drücker-Betätigung. Das Produkt ermöglicht werkzeuglose Leitersteckung für Querschnitte von 0,2 bis 1,5 mm² bei starren und feindrähtigen Leitern. Die Kontaktoberfläche besteht aus Zinn, das Rastermaß liegt bei 3,5 mm, und die Abmessungen betragen 21 × 33 × 11,4 mm. Der Grenztemperaturbereich reicht von ?60 bis +100 °C, die Verarbeitungstemperatur von ?35 bis +60 °C. Die Push-in CAGE CLAMP®-Technologie ermöglicht das direkte Stecken von Leitern ohne Aderendhülse-Aufcrimping, feindrähtige Leiter mit Kunststoffkragen-Aderendhülse werden bis 0,75 mm² akzeptiert.
Anwendungsbereiche
Typische Einsatzfelder sind die Verdrahtung von Steuerstromkreisen in Schaltschränken und die Sensor-Aktor-Anbindung in Industriesteuerungen. Die Leiste eignet sich auch für Geräteinternbeschaltungen mit kompakten Baugrößen, wo eine fehlerfreie Steckverbindung erforderlich ist.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubklemmleisten bietet die Push-in-Federleiste schnellere Montage ohne Werkzeug und reduziertes Verletzungsrisiko beim Anschluss. Das System folgt DIN EN 61984 und ist ausdrücklich nicht für spannungsführendes oder unter Last befindliches Stecken/Trennen ausgelegt. Für erhöhte Anforderungen wird eine wirksame Kabelabfangung und die Verwendung von Aderendhülsen empfohlen.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,1500 kg
|
| Artikelgewicht: |
0,0030 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,14 × 2,10 × 3,30 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Sicherheitshinweis |
Das picoMAX® Steckverbindersystem ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Stromkr |
| Sicherheitshinweis 2 |
Für Anwendungen mit erhöhten Anforderungen wird die Verwendung von Aderendhülsen empfohlen.Um eine unzulässige Krafteinwirkung auf die Klemmstelle zu verhindern, ist eine wirksame Kabelabfangung zu verwenden. |
| Varianten: |
Direkte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Klemmstellen |
6 |
| Gesamte Anzahl der Potentiale |
6 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Betätigungsrichtung 1 |
Betätigung aus Leiteranschlussrichtung |
| Eindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
6 |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Betätigungsrichtung 1 |
Betätigung aus Leiteranschlussrichtung |
| Eindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
6 |
Geometrische Daten
| Rastermaß |
3,5 mm / 0.138 inch |
| Breite |
21 mm / 0.827 inch |
| Höhe |
33 mm / 1.299 inch |
| Tiefe |
11,4 mm / 0.449 inch |
Mechanische Daten
| variable Kodierung |
Ja |
| Bauform |
mit Griffplatte |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Federleiste/Buchse |
| Steckverbinder Anschlusstyp |
für Leiter |
| Fehlsteckschutz |
nein |
| Stecken ohne Teilungsverlust |
Ja |
| Verriegelung der Steckverbindung |
ohne |
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,038MJ |
| Gewicht |
3 g
|
Neue Funktion
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
Kaufmännische Daten
| VPE (UVPE) |
50 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4050821365877 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-14-11-06 |
| eCl@ss 9.0 |
27-14-11-06 |
| ETIM 9.0 |
EC001284 |
| ETIM 10.0 |
EC001284 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
|
