Produktbeschreibung

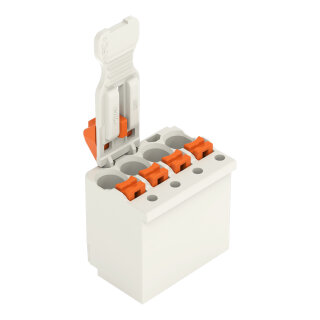

Die 1-Leiter-Federleiste 2091-1103/002-000 ist eine kompakte Steckverbinderlösung der WAGO picoMAX® Serie mit Push-in CAGE CLAMP Anschlusstechnik. Sie verfügt über 3 Klemmstellen bei einem Rastermaß von 3,5 mm und akzeptiert Leiterquerschnitte von 0,2 bis 1,5 mm² ohne Werkzeug. Die Betätigung erfolgt per Drücker mit optimierter Zugänglichkeit aus der Leiteranschlussrichtung. Eindrähtige Leiter sowie feindrähtige Leiter mit oder ohne Kunststoffkragen-Aderendhülse lassen sich direkt einstecken, eine Vorbehandlung entfällt. Die Kontaktoberfläche besteht aus Zinn, der Betriebstemperaturbereich liegt bei -60 bis +100 °C.
Anwendungsbereiche
Typische Anwendungen sind die Sensor-Aktor-Verdrahtung in kompakten Steuerverteilern und dezentralen Anlagenteilen, wo Platz begrenzt ist. Auch in Schaltschrank-Anschlussfeldern für Signal- und Steuerleitungen in Verpackungsmaschinen findet die Federleiste Verwendung.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubklemmen ermöglicht die Drücker-Federanschluss-Technik schnellere Verdrahtung ohne Drehmoment-Anforderungen und reduziert Montagefehler. Die doppelte Nutzung einer einzigen Cr-Ni-Stahlfeder sichert sowohl die Kontaktierung des Steckerstifts als auch den Leiteranschluss. Nach DIN EN 61984 darf diese Steckverbinderlösung nicht spannungsführend unter Last gesteckt werden. Für Anwendungen mit höheren mechanischen Anforderungen wird die Verwendung von Aderendhülsen empfohlen.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,1500 kg
|
| Artikelgewicht: |
0,0015 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,24 × 1,05 × 3,10 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Sicherheitshinweis |
Das picoMAX® Steckverbindersystem ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Stromkr |
| Sicherheitshinweis 2 |
Für Anwendungen mit erhöhten Anforderungen wird die Verwendung von Aderendhülsen empfohlen.Um eine unzulässige Krafteinwirkung auf die Klemmstelle zu verhindern, ist eine wirksame Kabelabfangung zu verwenden. |
| Varianten: |
Direkte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Klemmstellen |
3 |
| Gesamte Anzahl der Potentiale |
3 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Betätigungsrichtung 1 |
Betätigung aus Leiteranschlussrichtung |
| Eindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
3 |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Betätigungsrichtung 1 |
Betätigung aus Leiteranschlussrichtung |
| Eindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
3 |
Geometrische Daten
| Rastermaß |
3,5 mm / 0.138 inch |
| Breite |
10,5 mm / 0.413 inch |
| Höhe |
31 mm / 1.22 inch |
| Tiefe |
12,4 mm / 0.488 inch |
Mechanische Daten
| variable Kodierung |
Ja |
| Bauform |
mit Griffplatte und Entriegelungsschieber |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Federleiste/Buchse |
| Steckverbinder Anschlusstyp |
für Leiter |
| Fehlsteckschutz |
nein |
| Stecken ohne Teilungsverlust |
Ja |
| Verriegelung der Steckverbindung |
ohne |
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,021MJ |
| Gewicht |
1,5 g
|
Neue Funktion
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
Kaufmännische Daten
| VPE (UVPE) |
100 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4050821411635 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-14-11-06 |
| eCl@ss 9.0 |
27-14-11-06 |
| ETIM 9.0 |
EC001284 |
| ETIM 10.0 |
EC001284 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Hinweise
| Sicherheitshinweis |
Das picoMAX® Steckverbindersystem ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Stromkr |
| Sicherheitshinweis 2 |
Für Anwendungen mit erhöhten Anforderungen wird die Verwendung von Aderendhülsen empfohlen.Um eine unzulässige Krafteinwirkung auf die Klemmstelle zu verhindern, ist eine wirksame Kabelabfangung zu verwenden. |
| Varianten: |
Direkte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Klemmstellen |
3 |
| Gesamte Anzahl der Potentiale |
3 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Betätigungsrichtung 1 |
Betätigung aus Leiteranschlussrichtung |
| Eindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
3 |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Betätigungsrichtung 1 |
Betätigung aus Leiteranschlussrichtung |
| Eindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
3 |
Geometrische Daten
| Rastermaß |
3,5 mm / 0.138 inch |
| Breite |
10,5 mm / 0.413 inch |
| Höhe |
31 mm / 1.22 inch |
| Tiefe |
12,4 mm / 0.488 inch |
Mechanische Daten
| variable Kodierung |
Ja |
| Bauform |
mit Griffplatte und Entriegelungsschieber |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Federleiste/Buchse |
| Steckverbinder Anschlusstyp |
für Leiter |
| Fehlsteckschutz |
nein |
| Stecken ohne Teilungsverlust |
Ja |
| Verriegelung der Steckverbindung |
ohne |
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,021MJ |
| Gewicht |
1,5 g
|
Neue Funktion
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
Kaufmännische Daten
| VPE (UVPE) |
100 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4050821411635 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-14-11-06 |
| eCl@ss 9.0 |
27-14-11-06 |
| ETIM 9.0 |
EC001284 |
| ETIM 10.0 |
EC001284 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
