Produktbeschreibung

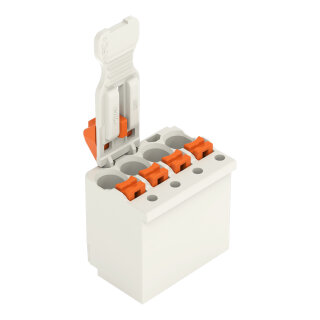

Die 1-Leiter-Federleiste 2091-1102/002-1000 ist ein Steckverbinder-Modul der picoMAX®-Serie von WAGO mit Push-in CAGE CLAMP®-Anschlusstechnik. Sie verfügt über zwei Klemmstellen, einen Drücker zur Betätigung und direkte Bedruckung der Griffplatte. Die Federleiste akzeptiert Leiterquerschnitte von 0,2 bis 1,5 mm² sowohl als starrer als auch als feindrähtiger Leiter mit oder ohne Aderendhülse. Das Rastermaß beträgt 3,5 mm, die Bauhöhe liegt bei 31 mm. Die Kontakte sind verzinnt, die Betätigung erfolgt über einen Drücker aus der Leiteranschlussrichtung. Das Temperaturbereich wird mit -60 bis +100 °C angegeben. Die Push-in CAGE CLAMP®-Technologie nutzt die Kontaktkraft einer einzelnen Cr-Ni-Stahlfeder doppelt: sowohl für die Leiterfestlegung als auch für die Kontaktierung des Steckersiftes.
Anwendungsbereiche
Typische Anwendungen sind der Anschluss von Sensor- und Aktorsignalen auf Steuerungsmodulen in Maschinenbau und Automatisierung, die Verdrahtung von Leiterplatten-Steckverbindersystemen sowie schnittstellenfreie Geräteverdrahtung in kompakten Schaltschränken. Für Hochlast-Anwendungen mit mechanischen Zugbeanspruchungen wird die Verwendung von Aderendhülsen nach DIN EN 61984 empfohlen, um eine sichere Kontaktierung ohne Werkzeug zu gewährleisten.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubklemmen ermöglicht die Push-in-Anschlusstechnik eine steckbare Verbindung ohne Drehmoment-Aufwand und reduziert Verdrahtungszeit in Serie. Das System ist gemäß DIN EN 61984 für spannungsfreie Schaltung ausgelegt und sollte nicht unter Last gesteckt oder getrennt werden.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,1100 kg
|
| Artikelgewicht: |
0,0011 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,24 × 0,70 × 3,10 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Sicherheitshinweis |
Das picoMAX® Steckverbindersystem ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Stromkr |
| Sicherheitshinweis 2 |
Für Anwendungen mit erhöhten Anforderungen wird die Verwendung von Aderendhülsen empfohlen.Um eine unzulässige Krafteinwirkung auf die Klemmstelle zu verhindern, ist eine wirksame Kabelabfangung zu verwenden. |
| Varianten: |
Direkte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Klemmstellen |
2 |
| Gesamte Anzahl der Potentiale |
2 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Betätigungsrichtung 1 |
Betätigung aus Leiteranschlussrichtung |
| Eindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
2 |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Betätigungsrichtung 1 |
Betätigung aus Leiteranschlussrichtung |
| Eindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
2 |
Geometrische Daten
| Rastermaß |
3,5 mm / 0.138 inch |
| Breite |
7 mm / 0.276 inch |
| Höhe |
31 mm / 1.22 inch |
| Tiefe |
12,4 mm / 0.488 inch |
Mechanische Daten
| variable Kodierung |
Ja |
| Bauform |
mit Griffplatte und Entriegelungsschieber |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Federleiste/Buchse |
| Steckverbinder Anschlusstyp |
für Leiter |
| Fehlsteckschutz |
nein |
| Stecken ohne Teilungsverlust |
Ja |
| Verriegelung der Steckverbindung |
ohne |
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,016MJ |
| Gewicht |
1,1 g
|
Neue Funktion
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
Kaufmännische Daten
| VPE (UVPE) |
100 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4050821487098 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-14-11-06 |
| eCl@ss 9.0 |
27-14-11-06 |
| ETIM 9.0 |
EC001284 |
| ETIM 10.0 |
EC001284 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Hinweise
| Sicherheitshinweis |
Das picoMAX® Steckverbindersystem ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Stromkr |
| Sicherheitshinweis 2 |
Für Anwendungen mit erhöhten Anforderungen wird die Verwendung von Aderendhülsen empfohlen.Um eine unzulässige Krafteinwirkung auf die Klemmstelle zu verhindern, ist eine wirksame Kabelabfangung zu verwenden. |
| Varianten: |
Direkte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Klemmstellen |
2 |
| Gesamte Anzahl der Potentiale |
2 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Betätigungsrichtung 1 |
Betätigung aus Leiteranschlussrichtung |
| Eindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
2 |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Betätigungsrichtung 1 |
Betätigung aus Leiteranschlussrichtung |
| Eindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
2 |
Geometrische Daten
| Rastermaß |
3,5 mm / 0.138 inch |
| Breite |
7 mm / 0.276 inch |
| Höhe |
31 mm / 1.22 inch |
| Tiefe |
12,4 mm / 0.488 inch |
Mechanische Daten
| variable Kodierung |
Ja |
| Bauform |
mit Griffplatte und Entriegelungsschieber |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Federleiste/Buchse |
| Steckverbinder Anschlusstyp |
für Leiter |
| Fehlsteckschutz |
nein |
| Stecken ohne Teilungsverlust |
Ja |
| Verriegelung der Steckverbindung |
ohne |
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,016MJ |
| Gewicht |
1,1 g
|
Neue Funktion
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
Kaufmännische Daten
| VPE (UVPE) |
100 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4050821487098 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-14-11-06 |
| eCl@ss 9.0 |
27-14-11-06 |
| ETIM 9.0 |
EC001284 |
| ETIM 10.0 |
EC001284 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
