Produktbeschreibung

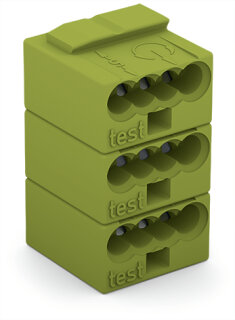

Die 4-Leiter-Federleiste 243-748 von WAGO ist eine steckbare Leiterplattenklemme mit PUSH WIRE®-Anschlusstechnik für den Leiteranschluss ohne Werkzeug. Das Modul ist 8-polig ausgeführt und deckt insgesamt 32 Klemmstellen ab, was es zu einer kompakten Lösung für höhere Polzahlen macht. Die Federleiste akzeptiert eindrähtigen Kupferleiter von 0,5 bis 1 mm² (24 bis 18 AWG) mit einer erforderlichen Abisolierlänge von 5 bis 6 mm. Das Rastermaß beträgt 5,75 mm, die Abmessungen liegen bei 45,75 × 10 × 10,5 mm. Der Temperaturbereich erstreckt sich von ?60 bis +105 °C, das Isoliermaterial ist Polyamid PA66 mit Brennbarkeitsklasse V0 nach UL 94. Die Kontakte bestehen aus Elektrolytkupfer mit Zinnoberfläche, die Klemmfedern aus Kupferlegierung.
Anwendungsbereiche
Typische Einsatzfelder sind die Verdrahtung von Steuerungsverteilern im Schaltschrankbau sowie die Sensor-Aktor-Anbindung in Automatisierungsanlagen, wo kurze Verdrahtungszeiten erforderlich sind. Die PUSH WIRE®-Technologie nutzt die Knicksteifigkeit des Leiters zur Überwindung der Federkraft – ein Verfahren, das Verdrahtungsfehler minimiert und die Montagegeschwindigkeit erhöht.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubklemmen entfällt das zeitaufwändige Nachziehen und die Gefahr von gelockerten Kontakten durch Vibration. Die Leiterplattenklemme ist für die direkte Bestückung von Leiterplatten konzipiert und wird von oben besteckt. Weitere Varianten mit unterschiedlichen Polzahlen, Farben oder Mischkonfigurationen sind über den WAGO-Konfigurator erhältlich.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,3150 kg
|
| Artikelgewicht: |
0,0063 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,05 × 4,58 × 1,00 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Varianten: |
Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Klemmstellen |
32 |
| Gesamte Anzahl der Potentiale |
8 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
PUSH WIRE® |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,5 ... 1 mm² / 24 ... 18 AWG |
| Leiterdurchmesser |
0,5 ... 1 mm / 24 ... 18 AWG |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
| Leiteranschlussrichtung zur Leiterplatte |
0° |
| Polzahl |
8 |
Anschluss 1
| Anschlusstechnik |
PUSH WIRE® |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,5 ... 1 mm² / 24 ... 18 AWG |
| Leiterdurchmesser |
0,5 ... 1 mm / 24 ... 18 AWG |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
| Leiteranschlussrichtung zur Leiterplatte |
0° |
| Polzahl |
8 |
Geometrische Daten
| Rastermaß |
5,75 mm / 0.226 inch |
| Breite |
45,75 mm / 1.801 inch |
| Höhe |
10 mm / 0.394 inch |
| Tiefe |
10,5 mm / 0.413 inch |
| Lötstiftlänge |
4,5 mm
|
| Lötstiftdurchmesser |
1 mm
|
| Bohrlochdurchmesser mit Toleranz |
1,2 (-0,05 ... +0,05) mm |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Federleiste/Buchse |
| Steckverbinder Anschlusstyp |
für Platine |
| Steckrichtung zur Leiterplatte |
90° |
Werkstoffdaten
| Farbe |
hellgrün |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Kupferlegierung |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,096MJ |
| Gewicht |
6,3 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +105 °C |
| Dauergebrauchstemperatur |
-60 °C |
Kaufmännische Daten
| VPE (UVPE) |
50 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4044918442169 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-01 |
| eCl@ss 9.0 |
27-44-04-01 |
| ETIM 9.0 |
EC002643 |
| ETIM 10.0 |
EC002643 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Hinweise
| Varianten: |
Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Klemmstellen |
32 |
| Gesamte Anzahl der Potentiale |
8 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
PUSH WIRE® |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,5 ... 1 mm² / 24 ... 18 AWG |
| Leiterdurchmesser |
0,5 ... 1 mm / 24 ... 18 AWG |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
| Leiteranschlussrichtung zur Leiterplatte |
0° |
| Polzahl |
8 |
Anschluss 1
| Anschlusstechnik |
PUSH WIRE® |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,5 ... 1 mm² / 24 ... 18 AWG |
| Leiterdurchmesser |
0,5 ... 1 mm / 24 ... 18 AWG |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
| Leiteranschlussrichtung zur Leiterplatte |
0° |
| Polzahl |
8 |
Geometrische Daten
| Rastermaß |
5,75 mm / 0.226 inch |
| Breite |
45,75 mm / 1.801 inch |
| Höhe |
10 mm / 0.394 inch |
| Tiefe |
10,5 mm / 0.413 inch |
| Lötstiftlänge |
4,5 mm
|
| Lötstiftdurchmesser |
1 mm
|
| Bohrlochdurchmesser mit Toleranz |
1,2 (-0,05 ... +0,05) mm |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Federleiste/Buchse |
| Steckverbinder Anschlusstyp |
für Platine |
| Steckrichtung zur Leiterplatte |
90° |
Werkstoffdaten
| Farbe |
hellgrün |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Kupferlegierung |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,096MJ |
| Gewicht |
6,3 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +105 °C |
| Dauergebrauchstemperatur |
-60 °C |
Kaufmännische Daten
| VPE (UVPE) |
50 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4044918442169 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-01 |
| eCl@ss 9.0 |
27-44-04-01 |
| ETIM 9.0 |
EC002643 |
| ETIM 10.0 |
EC002643 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
