Produktbeschreibung

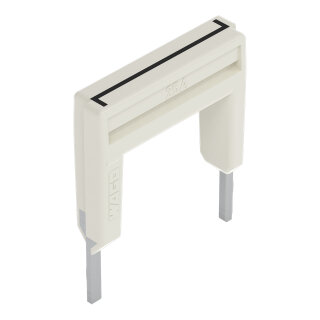

Der Endlosbrücker 2002-424 von WAGO ist ein isolierter Querverbinder für Reihenklemmen mit der Brückerbelegung 1 auf 4. Er verbindet vier aufeinanderfolgende Klemmen zu einer durchgehenden Leiterführung und dient der Vereinfachung von parallel geschalteten Stromkreisen in Schaltschränken. Der Brücker ist für eine Bemessungsspannung von 800 V, eine Bemessungsstoßspannung von 8 kV und einen Bemessungsstrom von 25 A ausgelegt. Die Abmessungen betragen 10,9 mm Breite, 4,1 mm Höhe und 18,5 mm Tiefe, das Gewicht liegt bei 1,1 Gramm. Die lichtgraue Farbe ermöglicht eine optische Unterscheidung in Verbindungsbäumen.
Anwendungsbereiche
Typische Anwendungen sind die Verdrahtung von Steuerstromkreisen in Verpackungsmaschinen, wo mehrere identische Signale parallel auf verschiedene Steuereingangsgruppen verteilt werden, sowie die Schaltschrank-Automatisierung bei Förderanlagen mit redundanten Eingangsklemmen. Ein weiterer Einsatzfall ist die Stromschiene-Vorbereitung in Gleichstrom-Verteilungen von Photovoltaik-Wechselrichtern, wo der Brücker Plus- oder Minuspotenziale auf mehrere Sicherungsausgänge legt.
Vorteile gegenüber Alternativen
Im Unterschied zu einzelnen Drahtbrückern reduziert der vorgefertigte Endlosbrücker Bestückungszeit und Fehlerquoten in der Schaltschrankfertigung. Die Isolierung verhindert unbeabsichtigte leitende Verbindungen zum Gehäuse. WAGO liefert den Brücker in Packungen à 25 Stück, was eine wirtschaftliche Lagerhaltung für Serienproduktion ermöglicht.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0275 kg
|
| Artikelgewicht: |
0,0011 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,85 × 1,09 × 0,41 cm |
Technische Daten
Elektrische Daten
| Bemessungsspannung (III / 3) |
800 V
|
| Bemessungsstoßspannung (III / 3) |
8 kV
|
| Bemessungsstrom |
25 A
|
Bemessungsdaten gemäß IEC/EN
| Bemessungsspannung (III / 3) |
800 V
|
| Bemessungsstoßspannung (III / 3) |
8 kV
|
| Bemessungsstrom |
25 A
|
Geometrische Daten
| Breite |
10,9 mm / 0.429 inch |
| Höhe |
4,1 mm / 0.161 inch |
| Tiefe |
18,5 mm / 0.728 inch |
| Brückerbelegung |
1-4 |
Werkstoffdaten
| Farbe |
lichtgrau |
| Brandlast |
0,008MJ |
| Gewicht |
1,1 g
|
Kaufmännische Daten
| VPE (UVPE) |
25 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
DE |
| GTIN |
4066966320220 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121421 |
| ETIM 9.0 |
EC000489 |
| ETIM 10.0 |
EC000489 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
