Produktbeschreibung

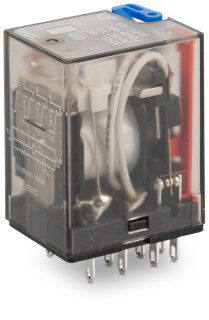

Das Elementarrelais 858-161 ist ein steckbares Steuermodul mit Eingangsnennspannung DC 48 V und vier Umschaltkontakten für den Einsatz in Schaltschränken und Steuerverteilern. Das Relais verfügt über einen Eingangsnennstrom von 19 mA, einen Grenzdauerstrom von 5 A auf der Lastseite, Kontaktwerkstoff AgSnO2 und eine maximale Schaltspannung von AC 250 V. Der Einschaltstrom (ohmsch) beträgt maximal 15 A bei 4 Sekunden Dauer. Das Gerät ist mit einer roten LED und mechanischer Statusanzeige ausgestattet und bietet damit sofortive Rückmeldung des Schaltzustandes. Die Schutzart IP20 und die Spannungsfestigkeit von 1,5 kVeff im Steuer-/Lastkreis machen das Relais für sichere Schutzbeschaltungen geeignet.
Anwendungsbereiche
Typische Anwendungsfelder sind die Signalisierung und Weiterleitung von Steuersignalen in SPS-Eingangsbeschaltungen sowie die Schaltung von Magnetventilen und kleinen Motorstartern in Automatisierungsanlagen. Ein weiterer Einsatzbereich ist die Signalaufbereitung in dezentralen Schaltschränken für Verpackungs- und Fördermaschinen.
Vorteile gegenüber Alternativen
Im Unterschied zu elektromagnetischen Relais mit 110 V Spulenansteuerung erlaubt die 48 V Auslegung die direkte Ankopplung an Zentralbatterien und Kleinspannungs-Steuerversorgungen ohne zusätzliche Netzteile. Die kompakte Baubreite von 21,5 mm und Bauhöhe von 35 mm ermöglicht dichte Steckanordnungen in miniaturisierten Steuerverteilern. Normativ ist das Relais nach EN 61810-1 konstruiert.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,1026 kg
|
| Artikelgewicht: |
0,0342 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,80 × 2,15 × 3,50 cm |
Technische Daten
Technische Daten
| Eingangsnennspannung UN |
DC 48 V |
| Eingangsnennstrom bei UN |
19 mA
|
| Anzahl Wechsler/Umschaltkontakte |
4 |
| Kontaktwerkstoff (Relais) |
AgSnO2 |
| Grenzdauerstrom |
5 A
|
| Einschaltstrom (ohmsch) max. |
(AC) 15 A / 4 s |
| Schaltspannung max. |
AC 250 V |
| Schaltleistung (ohmsch) max. |
AC 1250 VA; DC siehe Lastgrenzkurve |
| Empfohlene Minimallast |
12 V / 100 mA |
| Ansprechzeit typ. |
25 ms
|
| Rückfallzeit typ. |
25 ms
|
| Prellzeit typ. |
4 ms
|
| Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C) |
100 x 10³ Schaltspiele |
| Lebensdauer, mechanisch |
20 x 10? Schaltspiele |
| Statusanzeige |
LED rotmechanisch |
Steuerkreis
| Eingangsnennspannung UN |
DC 48 V |
| Eingangsnennstrom bei UN |
19 mA
|
Lastkreis
| Anzahl Wechsler/Umschaltkontakte |
4 |
| Kontaktwerkstoff (Relais) |
AgSnO2 |
| Grenzdauerstrom |
5 A
|
| Einschaltstrom (ohmsch) max. |
(AC) 15 A / 4 s |
| Schaltspannung max. |
AC 250 V |
| Schaltleistung (ohmsch) max. |
AC 1250 VA; DC siehe Lastgrenzkurve |
| Empfohlene Minimallast |
12 V / 100 mA |
| Ansprechzeit typ. |
25 ms
|
| Rückfallzeit typ. |
25 ms
|
| Prellzeit typ. |
4 ms
|
| Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C) |
100 x 10³ Schaltspiele |
| Lebensdauer, mechanisch |
20 x 10? Schaltspiele |
Signalisierung
| Statusanzeige |
LED rotmechanisch |
Sicherheit und Schutz
| Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min) |
1,5 kVeff |
| Spannungsfestigkeit offener Kontakt (AC, 1 min) |
1 kVeff |
| Spannungsfestigkeit Lastkreis/Lastkreis (AC, 1 min) |
1,5 kVeff |
| Schutzart |
IP20 |
Geometrische Daten
| Breite |
21,5 mm / 0.846 inch |
| Höhe ab Oberfläche |
35 mm / 1.378 inch |
| Tiefe |
28 mm / 1.102 inch |
Mechanische Daten
| Montageart |
Steckbares Modul |
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb bei UN) |
-25 ... +70 °C |
| Umgebungstemperatur (Lagerung) |
-40 ... +80 °C |
Normen und Bestimmungen
| Normen/Bestimmungen |
EN 61810-1 |
Kaufmännische Daten
| Produktgruppe |
6 (INTERFACE ELECTRONIC) |
| VPE (UVPE) |
3 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CN |
| GTIN |
4055143531986 |
| Zolltarifnummer |
85364900990 |
Produktklassifikation
| UNSPSC |
39122325 |
| eCl@ss 10.0 |
27-37-16-01 |
| eCl@ss 9.0 |
27-37-16-01 |
| ETIM 9.0 |
EC001437 |
| ETIM 10.0 |
EC001437 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
