Produktbeschreibung

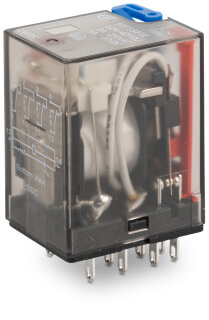

Das Elementarrelais 858-152 ist ein steckbares Schaltrelais mit 4 Umschaltkontakten und einer Eingangsnennspannung von DC 24 V. Es ist speziell für Steueraufgaben in industriellen Schaltschränken konzipiert und wird mit einer LED-Statusanzeige (rot/mechanisch) sowie einer Handbedienung ausgestattet. Das Relais arbeitet mit einer Eingangsstromaufnahme von 37 mA und verfügt über Goldkontakte (AgSnO2 + Au), die eine hohe Schaltfestigkeit und geringe Übergangsverluste garantieren. Der Grenzdauerstrom beträgt 5 A bei ohmsch-induktiven Lasten (AC bis 250 V, max. 1250 VA). Die Spannungsfestigkeit zwischen Steuer- und Lastkreis liegt bei 1,5 kVeff, zwischen offenen Kontakten bei 1 kVeff.
Anwendungsbereiche
Typische Anwendungen sind die Auswertung von Sensorimpulsen in Beförderungs- und Dosieranlagen, die Umschaltung von Hilfskontakten in Schützbeschaltungen sowie die Signalverstärkung von SPS-Ausgängen in Feldautomatisierungsaufgaben. Eine weitere Einsatzstelle ist die redundante Schaltung von Steuerstromkreisen, bei der mehrere Elementarrelais parallel oder seriell kombiniert werden. Das Relais ist nach EN 61810-1 zertifiziert und besitzt die Schutzart IP20. Mit einer Baubreite von 21,5 mm und einer Höhe von 35 mm passt es sich an handelsübliche 35-mm-Tragschienen in Steuerverteilern an. Die Handbedienung ermöglicht manuelle Auslösung bei Wartungs- und Inbetriebnahmevorgängen.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,1050 kg
|
| Artikelgewicht: |
0,0350 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,80 × 2,15 × 3,50 cm |
Technische Daten
Technische Daten
| Eingangsnennspannung UN |
DC 24 V |
| Eingangsnennstrom bei UN |
37 mA
|
| Anzahl Wechsler/Umschaltkontakte |
4 |
| Kontaktwerkstoff (Relais) |
AgSnO_2 + Au |
| Grenzdauerstrom |
5 A
|
| Einschaltstrom (ohmsch) max. |
(AC) 15 A / 4 s |
| Schaltspannung max. |
AC 250 V |
| Schaltleistung (ohmsch) max. |
AC 1250 VA; DC siehe Lastgrenzkurve |
| Empfohlene Minimallast |
5 V / 1 mA / 50 mW |
| Ansprechzeit typ. |
25 ms
|
| Rückfallzeit typ. |
25 ms
|
| Prellzeit typ. |
4 ms
|
| Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C) |
100 x 10³ Schaltspiele |
| Lebensdauer, mechanisch |
20 x 10? Schaltspiele |
| Statusanzeige |
LED rotmechanisch |
Steuerkreis
| Eingangsnennspannung UN |
DC 24 V |
| Eingangsnennstrom bei UN |
37 mA
|
Lastkreis
| Anzahl Wechsler/Umschaltkontakte |
4 |
| Kontaktwerkstoff (Relais) |
AgSnO_2 + Au |
| Grenzdauerstrom |
5 A
|
| Einschaltstrom (ohmsch) max. |
(AC) 15 A / 4 s |
| Schaltspannung max. |
AC 250 V |
| Schaltleistung (ohmsch) max. |
AC 1250 VA; DC siehe Lastgrenzkurve |
| Empfohlene Minimallast |
5 V / 1 mA / 50 mW |
| Ansprechzeit typ. |
25 ms
|
| Rückfallzeit typ. |
25 ms
|
| Prellzeit typ. |
4 ms
|
| Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C) |
100 x 10³ Schaltspiele |
| Lebensdauer, mechanisch |
20 x 10? Schaltspiele |
Signalisierung
| Statusanzeige |
LED rotmechanisch |
Sicherheit und Schutz
| Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min) |
1,5 kVeff |
| Spannungsfestigkeit offener Kontakt (AC, 1 min) |
1 kVeff |
| Spannungsfestigkeit Lastkreis/Lastkreis (AC, 1 min) |
1,5 kVeff |
| Schutzart |
IP20 |
Geometrische Daten
| Breite |
21,5 mm / 0.846 inch |
| Höhe ab Oberfläche |
35 mm / 1.378 inch |
| Tiefe |
28 mm / 1.102 inch |
Mechanische Daten
| Montageart |
Steckbares Modul |
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb bei UN) |
-25 ... +70 °C |
| Umgebungstemperatur (Lagerung) |
-40 ... +80 °C |
Normen und Bestimmungen
| Normen/Bestimmungen |
EN 61810-1 |
Kaufmännische Daten
| Produktgruppe |
6 (INTERFACE ELECTRONIC) |
| VPE (UVPE) |
3 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CN |
| GTIN |
4055143532013 |
| Zolltarifnummer |
85364900990 |
Produktklassifikation
| UNSPSC |
39122334 |
| eCl@ss 10.0 |
27-37-16-01 |
| eCl@ss 9.0 |
27-37-16-01 |
| ETIM 9.0 |
EC001437 |
| ETIM 10.0 |
EC001437 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
