Produktbeschreibung

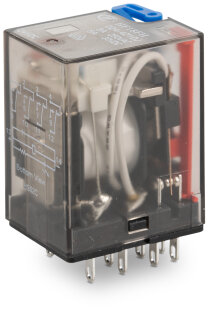

Das Elementarrelais 858-150 ist ein vierfach ausgeführtes Schaltrelais für die Steuerungstechnik mit DC 24 V Eingangsnennspannung und 37 mA Eingangsnennstrom. Das Relais verfügt über vier vollständige Umschaltkontakte (Wechsler) mit AgSnO2-Kontaktwerkstoff, einen Grenzdauerstrom von 5 A und eine maximale Schaltleistung von 1250 VA im ohmsch-ohmschen Betrieb bei AC 250 V. Die Spannungsfestigkeit zwischen Steuer- und Lastkreis beträgt 1,5 kV AC (1 min), die Isolationsstärke erfüllt EN 61810-1. Die Betriebstemperaturbereich liegt zwischen -25 und +70 °C; die Lagerung ist bis -40 °C ausgelegt. Das Gehäuse mit Schutzart IP20 hat eine Baubreite von 21,5 mm und eine Höhe von 35 mm ab Montagefläche, ausgeführt als steckbares Modul für 35-mm-Hutschienenmontage.
Anwendungsbereiche
Typische Anwendungen sind die Absicherung von Steuerkreisen in Schaltschränken von Verpackungsmaschinen, die Schutzbeschaltung von Ölfeuerungsanlagen und die Logikschaltung in SPS-Peripherie-Modulen. Eine weitere wichtige Anwendung liegt in der Schaltfunktion bei Prozessüberwachwachung und Notabschaltungsautomatiken, wo Umschaltung unter geringen Lasten erforderlich ist. Das Elementarrelais eignet sich besonders für Steuerspannungskreise bis DC 24 V, wobei die LED-Statusanzeige rot die Schaltstellung anzeigt. Betriebsweise und Handbedienung ermöglichen Testfunktionen während der Inbetriebnahme.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,1056 kg
|
| Artikelgewicht: |
0,0352 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,80 × 2,15 × 3,50 cm |
Technische Daten
Technische Daten
| Eingangsnennspannung UN |
DC 24 V |
| Eingangsnennstrom bei UN |
37 mA
|
| Anzahl Wechsler/Umschaltkontakte |
4 |
| Kontaktwerkstoff (Relais) |
AgSnO2 |
| Grenzdauerstrom |
5 A
|
| Einschaltstrom (ohmsch) max. |
(AC) 15 A / 4 s |
| Schaltspannung max. |
AC 250 V |
| Schaltleistung (ohmsch) max. |
AC 1250 VA; DC siehe Lastgrenzkurve |
| Empfohlene Minimallast |
12 V / 100 mA |
| Ansprechzeit typ. |
25 ms
|
| Rückfallzeit typ. |
25 ms
|
| Prellzeit typ. |
4 ms
|
| Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C) |
100 x 10³ Schaltspiele |
| Lebensdauer, mechanisch |
20 x 10? Schaltspiele |
| Statusanzeige |
LED rotmechanisch |
Steuerkreis
| Eingangsnennspannung UN |
DC 24 V |
| Eingangsnennstrom bei UN |
37 mA
|
Lastkreis
| Anzahl Wechsler/Umschaltkontakte |
4 |
| Kontaktwerkstoff (Relais) |
AgSnO2 |
| Grenzdauerstrom |
5 A
|
| Einschaltstrom (ohmsch) max. |
(AC) 15 A / 4 s |
| Schaltspannung max. |
AC 250 V |
| Schaltleistung (ohmsch) max. |
AC 1250 VA; DC siehe Lastgrenzkurve |
| Empfohlene Minimallast |
12 V / 100 mA |
| Ansprechzeit typ. |
25 ms
|
| Rückfallzeit typ. |
25 ms
|
| Prellzeit typ. |
4 ms
|
| Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C) |
100 x 10³ Schaltspiele |
| Lebensdauer, mechanisch |
20 x 10? Schaltspiele |
Signalisierung
| Statusanzeige |
LED rotmechanisch |
Sicherheit und Schutz
| Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min) |
1,5 kVeff |
| Spannungsfestigkeit offener Kontakt (AC, 1 min) |
1 kVeff |
| Spannungsfestigkeit Lastkreis/Lastkreis (AC, 1 min) |
1,5 kVeff |
| Schutzart |
IP20 |
Geometrische Daten
| Breite |
21,5 mm / 0.846 inch |
| Höhe ab Oberfläche |
35 mm / 1.378 inch |
| Tiefe |
28 mm / 1.102 inch |
Mechanische Daten
| Montageart |
Steckbares Modul |
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb bei UN) |
-25 ... +70 °C |
| Umgebungstemperatur (Lagerung) |
-40 ... +80 °C |
Normen und Bestimmungen
| Normen/Bestimmungen |
EN 61810-1 |
Kaufmännische Daten
| Produktgruppe |
6 (INTERFACE ELECTRONIC) |
| VPE (UVPE) |
3 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CN |
| GTIN |
4055143531931 |
| Zolltarifnummer |
85364900990 |
Produktklassifikation
| UNSPSC |
39122325 |
| eCl@ss 10.0 |
27-37-16-01 |
| eCl@ss 9.0 |
27-37-16-01 |
| ETIM 9.0 |
EC001437 |
| ETIM 10.0 |
EC001437 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
