Produktbeschreibung

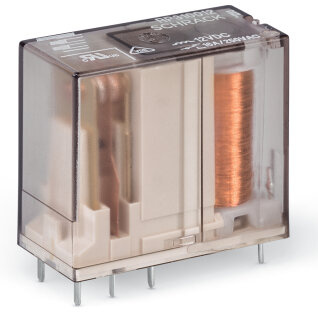

Das Elementarrelais 788-902 ist ein steckbares Schaltrelais mit 2 Wechslerkontakten für die Steuerung von Lastkreisen aus einem DC-Steuersignal. Das Relais ist für eine Eingangsnennspannung von DC 24 V ausgelegt und verfügt über AgNi-Kontakte mit einem Grenzdauerstrom von 6 A. Die maximale Schaltspannung liegt bei AC 250 V, die maximale Schaltleistung im ohmsch'schen Betrieb bei AC 1500 VA. Die Spannungsfestigkeit zwischen Steuer- und Lastkreis beträgt 4 kVeff (AC, 1 Minute), zwischen den offenen Kontakten 1,5 kVeff. Das Relais ist temperaturbeständig im Bereich von -40 bis +85 °C und erfüllt die Norm EN 61810-1 sowie EN 61810-3.
Anwendungsbereiche
Typische Einsatzfelder sind die Schaltlogik in Verpackungsmaschinen, die Steuerschaltung von Motorschützen in Förderanlagen sowie die Ausgangsverstärkung von SPS-Signalen in dezentralen Steuerungen. Ein zweites Einsatzgebiet ist die Redundanzschaltung in sicherheitskritischen Anwendungen, wo zwei unabhängige Kontakte zur Verfügung stehen müssen. Das steckbare Modulformat mit einer Bauhöhe von nur 15,7 mm ermöglicht eine hohe Packungsdichte in Schaltschränken. Das Relais ist RoHS-konform und wird in Deutschland hergestellt.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,3480 kg
|
| Artikelgewicht: |
0,0174 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,90 × 1,27 × 1,57 cm |
Technische Daten
Technische Daten
| Eingangsnennspannung UN |
DC 24 V |
| Anzahl Wechsler/Umschaltkontakte |
2 |
| Kontaktwerkstoff (Relais) |
AgNi |
| Grenzdauerstrom |
6 A
|
| Einschaltstrom (ohmsch) max. |
(AC) 14 A / 4 s |
| Schaltspannung max. |
AC 250 V |
| Schaltleistung (ohmsch) max. |
AC 1500 VA; DC siehe Lastgrenzkurve |
| Schaltvermögen |
AC-15: 3 A / AC 250 V; DC-13: 3 A / DC 24 V |
| Empfohlene Minimallast |
5 V / 10 mA |
| Ansprechzeit typ. |
10 ms
|
| Rückfallzeit typ. |
4 ms
|
| Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C) |
100 x 10³ Schaltspiele |
| Lebensdauer, mechanisch |
10 x 10? Schaltspiele |
| Schalthäufigkeit mit Last/ohne Last max. |
6 min-1 / 300 min-1 |
Steuerkreis
| Eingangsnennspannung UN |
DC 24 V |
Lastkreis
| Anzahl Wechsler/Umschaltkontakte |
2 |
| Kontaktwerkstoff (Relais) |
AgNi |
| Grenzdauerstrom |
6 A
|
| Einschaltstrom (ohmsch) max. |
(AC) 14 A / 4 s |
| Schaltspannung max. |
AC 250 V |
| Schaltleistung (ohmsch) max. |
AC 1500 VA; DC siehe Lastgrenzkurve |
| Schaltvermögen |
AC-15: 3 A / AC 250 V; DC-13: 3 A / DC 24 V |
| Empfohlene Minimallast |
5 V / 10 mA |
| Ansprechzeit typ. |
10 ms
|
| Rückfallzeit typ. |
4 ms
|
| Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C) |
100 x 10³ Schaltspiele |
| Lebensdauer, mechanisch |
10 x 10? Schaltspiele |
| Schalthäufigkeit mit Last/ohne Last max. |
6 min-1 / 300 min-1 |
Sicherheit und Schutz
| Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min) |
4 kVeff |
| Spannungsfestigkeit offener Kontakt (AC, 1 min) |
1,5 kVeff |
| Spannungsfestigkeit Lastkreis/Lastkreis (AC, 1 min) |
3 kVeff |
| Schutzart |
IP20 |
Geometrische Daten
| Breite |
12,7 mm / 0.5 inch |
| Höhe ab Oberfläche |
15,7 mm / 0.618 inch |
| Tiefe |
29 mm / 1.142 inch |
Mechanische Daten
| Montageart |
Steckbares Modul |
Werkstoffdaten
| Brandlast |
0,266MJ |
| Gewicht |
17,4 g
|
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb bei UN) |
-40 ... +85 °C |
| Umgebungstemperatur (Lagerung) |
-40 ... +85 °C |
Normen und Bestimmungen
| Normen/Bestimmungen |
EN 61810-1EN 61810-3 |
Kaufmännische Daten
| Produktgruppe |
6 (INTERFACE ELECTRONIC) |
| VPE (UVPE) |
20 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4050821508144 |
| Zolltarifnummer |
85364900990 |
Produktklassifikation
| UNSPSC |
39122334 |
| ETIM 9.0 |
EC001437 |
| ETIM 10.0 |
EC001437 |
| ECCN |
NO US CLASSIFICATION |
