Produktbeschreibung

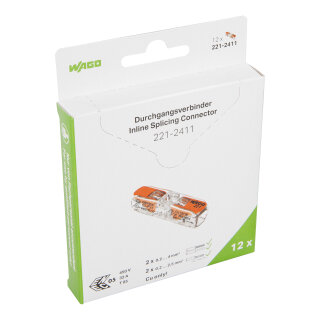

Der Durchgangsverbinder 221-2411/995-012 ist eine 2-polige Steckklemme mit Hebelbetätigung und CAGE CLAMP®-Anschlusstechnik von WAGO. Das Gerät verbindet eindrähtiges, mehrdrähtiges und feindrähtiges Kupfermaterial ohne Aderendhülsen und Werkzeugeinsatz in einer Verbindungsklemme. Die technischen Kenndaten lauten: Bemessungsspannung 600 V AC/DC, Bemessungsstrom 20 A, Leiterquerschnitt eindrahtig 0,2 bis 4 mm², mehrdrahtig 0,2 bis 2,5 mm², feindrahtig 0,2 bis 4 mm², Abisolierlänge 11 mm, Dauergebrauchstemperatur ?60 bis +105 °C. Das transparente Polycarbonat-Gehäuse ermöglicht die unmittelbare Sichtkontrolle des korrekten Leiterkontakts ohne Demontage. Die flachen Hebel lassen sich werkzeuglos betätigen und liegen nahtlos im Grundkörper an.
Anwendungsbereiche
Typische Einsatzfelder sind die Elektroinstallation von Sprechanlagen, Hausinstallation, Schaltschränken und Elektroherden.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubklemmen bietet die CAGE CLAMP®-Hebeltechnik schnellere, sichere Verdrahtung ohne Drehmomentprüfung und entfällt die Crimpen von Aderendhülsen. Die Klemme ist für alle gängigen Leiterarten ausgelegt und trägt die Brennbarkeitsklasse V2 gemäß UL 94. Montage auf Hutschiene oder feste Installation nach Anwendungsfall.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0276 kg
|
| Artikelgewicht: |
0,0023 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
3,55 × 0,81 × 0,89 cm |
Technische Daten
Hinweise
| Allgemeine Sicherheitshinweise |
Achtung: Handhabungs- und Sicherheitshinweise beachten!Nur von Elektrofachkraft anzuwenden!Nicht unter Spannung arbeiten!Nur für bestimmungsgemäßen Gebrauch einsetzen!Nationale Vorschriften/Normen/Richtlinien beachten!Technische Daten der Produkte beachten!Anzahl der zulässigen Potentiale beachten!K |
Elektrische Daten
| Bemessungsspannung UL (Use Group C) |
600 V
|
| Bemessungsstrom UL (Use Group C) |
20 A
|
Bemessungsdaten gemäß UL
| Bemessungsspannung UL (Use Group C) |
600 V
|
| Bemessungsstrom UL (Use Group C) |
20 A
|
Anschlussdaten
| Klemmstellen |
2 |
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Hebel |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,2 ... 4 mm² / 20 ... 14 AWG |
| Mehrdrähtiger Leiter |
0,2 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter |
0,2 ... 4 mm² / 18 ... 14 AWG |
| Abisolierlänge |
11 mm / 0.43 inch |
Anschluss 1
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Hebel |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,2 ... 4 mm² / 20 ... 14 AWG |
| Mehrdrähtiger Leiter |
0,2 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter |
0,2 ... 4 mm² / 18 ... 14 AWG |
| Abisolierlänge |
11 mm / 0.43 inch |
Geometrische Daten
| Breite |
8,1 mm / 0.319 inch |
| Höhe |
8,9 mm / 0.35 inch |
| Tiefe |
35,5 mm / 1.398 inch |
Werkstoffdaten
| Farbe |
transparent |
| Deckelfarbe |
transparent |
| Isolierstoffgruppe |
IIIa |
| Isolierwerkstoff Hauptgehäuse |
Polycarbonat (PC) |
| Brennbarkeitsklasse gemäß UL 94 |
V2 |
| Brandlast |
0,05MJ |
| Farbe des Betätigungselements |
orange |
| Gewicht des Isolierwerkstoffs |
0,84 g
|
| Gewicht |
2,3 g
|
Umgebungsbedingungen
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| VPE (UVPE) |
216 (12) St. |
| Verpackungsart |
Blister |
| Ursprungsland |
DE |
| GTIN |
4066966222210 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| ETIM 9.0 |
EC000446 |
| ETIM 10.0 |
EC000446 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
