Produktbeschreibung

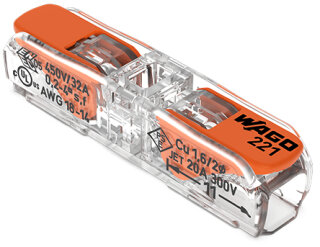

Der Durchgangsverbinder 221-2411 ist eine 2-fache Steckklemme mit Hebelbetätigung für alle Leiterarten. Er nutzt die CAGE CLAMP®-Universalanschlusstechnik und verbindet Kupferleiter von 0,2 bis 4 mm² (eindrähtiger Leiter) bzw. 0,2 bis 2,5 mm² (mehrdrähtiger Leiter) ohne Werkzeug oder Aderendhülsen-Vorbereitung. Die Bemessungsspannung beträgt 600 V (UL), der Bemessungsstrom 20 A; die Abisolierlänge liegt bei 11 mm. Das Gehäuse und der Deckel sind transparent ausgeführt, das Isoliermaterial ist Polycarbonat (IIIa) mit der Brennbarkeitsklasse V2 nach UL 94. Die kompakte Bauform (8,1 × 8,9 × 35,5 mm) erlaubt Sichtkontrolle auf korrekte Kontaktierung und problemloses Positionieren ohne störende Kanten.
Anwendungsbereiche
Typische Anwendungsfelder sind die Sprechanlagenverdrahtung, Hausinstallationen, der Anschluss von Elektrogeräten und allgemeine Schaltschrankbeschaltung. In Steuerungsverteilern mit gemischten Leiterquerschnitten erspart der Durchgangsverbinder teure Neuverdrahtungen. Die breiten, flachen Hebel lassen sich werkzeuglos und komfortabel betätigen, die dauerhafte Kontaktsicherung erfolgt über die Käfigzugfeder des CAGE CLAMP®-Systems ohne Wartung.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraub- oder Quetschklemmen entfällt hier das Drehmoment-Handling; die Betätigung erfolgt intuitiv per Hebel. Dauergebrauchstemperatur -60 bis +105 °C, geeignet für Innen- und Außeninstallationen sowie beengte Schaltschrankbereiche.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,1380 kg
|
| Artikelgewicht: |
0,0023 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
3,55 × 0,81 × 0,89 cm |
Technische Daten
Hinweise
| Allgemeine Sicherheitshinweise |
Achtung: Handhabungs- und Sicherheitshinweise beachten!Nur von Elektrofachkraft anzuwenden!Nicht unter Spannung arbeiten!Nur für bestimmungsgemäßen Gebrauch einsetzen!Nationale Vorschriften/Normen/Richtlinien beachten!Technische Daten der Produkte beachten!Anzahl der zulässigen Potentiale beachten!K |
Elektrische Daten
| Bemessungsspannung UL (Use Group C) |
600 V
|
| Bemessungsstrom UL (Use Group C) |
20 A
|
Bemessungsdaten gemäß UL
| Bemessungsspannung UL (Use Group C) |
600 V
|
| Bemessungsstrom UL (Use Group C) |
20 A
|
Anschlussdaten
| Klemmstellen |
2 |
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Hebel |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
4 mm² / 14 AWG |
| Eindrähtiger Leiter |
0,2 ... 4 mm² / 20 ... 14 AWG |
| Mehrdrähtiger Leiter |
0,2 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter |
0,2 ... 4 mm² / 18 ... 14 AWG |
| Abisolierlänge |
11 mm / 0.43 inch |
Anschluss 1
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Hebel |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
4 mm² / 14 AWG |
| Eindrähtiger Leiter |
0,2 ... 4 mm² / 20 ... 14 AWG |
| Mehrdrähtiger Leiter |
0,2 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter |
0,2 ... 4 mm² / 18 ... 14 AWG |
| Abisolierlänge |
11 mm / 0.43 inch |
Geometrische Daten
| Breite |
8,1 mm / 0.319 inch |
| Höhe |
8,9 mm / 0.35 inch |
| Tiefe |
35,5 mm / 1.398 inch |
Werkstoffdaten
| Farbe |
transparent |
| Deckelfarbe |
transparent |
| Isolierstoffgruppe |
IIIa |
| Isolierwerkstoff Hauptgehäuse |
Polycarbonat (PC) |
| Brennbarkeitsklasse gemäß UL 94 |
V2 |
| Brandlast |
0,05MJ |
| Farbe des Betätigungselements |
orange |
| Gewicht des Isolierwerkstoffs |
0,84 g
|
| Gewicht |
2,3 g
|
Umgebungsbedingungen
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| VPE (UVPE) |
600 (60) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CH |
| GTIN |
4066966102666 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| ETIM 9.0 |
EC000446 |
| ETIM 10.0 |
EC000446 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
