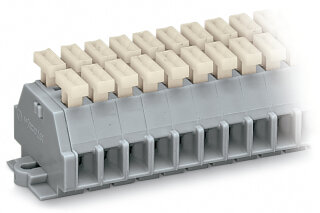

2-Leiter-Durchgangsklemme 261-102/341-000 CAGE CLAMP 24 A 500 V grau

2-Leiter-Durchgangsklemme 261-102/341-000 CAGE CLAMP 24 A 500 V grau

Artikelnummer: WAG-261-102/341-000
GTIN: 4044918618250
HAN: 261-102/341-000
Inhalt: 100 Stück

2-Leiter-Durchgangsklemme 261-102/341-000, 24 A / 500 V, 0,08 bis 2,5 mm², CAGE CLAMP® mit Drückern. Seitliche Verdrahtung in Schaltschränken und.

121,75 €

1,22 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 159,46 €

● Bestellbar, Lieferzeit 2 - 3 Wochen (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die 2-Leiter-Durchgangsklemme 261-102/341-000 ist eine Mini-Reihenklemme mit CAGE CLAMP® Universalanschluss von WAGO für schnelle Potentialverteilungen und Leiterdurchverbindungen. Die Klemmenleiste hat einen Bemessungsstrom von 24 A bei 500 V Bemessungsspannung (Überspannungskategorie III) und eine Bemessungsstoßspannung von 6 kV. Sie akzeptiert Leiterquerschnitte von 0,08 bis 2,5 mm², sowohl eindrähtigen als auch feindrähtigen Kupferleiter, ohne vorherige Aderendhülsen-Crimp. Die Betätigung erfolgt per Drücker an beiden Seiten; die Abisolierlänge liegt bei 8 bis 9 mm. Die horizontale Bauform misst 26,1 mm Breite, 28,1 mm Höhe und 23,3 mm Tiefe bei einer Modulbreite von 6 mm.

Anwendungsbereiche

Typische Einsatzfelder sind die Potentialverteilung in Industrie-Schaltschränken für Antriebstechnik sowie die Leiterdurchverbindung in Gebäudeapplikationen und Steuerverteilern.

Vorteile gegenüber Alternativen

Im Unterschied zu Schraubklemmen bietet die CAGE CLAMP® Technologie wartungsfreie Drückerbetätigung ohne Aderendhülsen-Vorbehandlung. Die grau gefärbte Klemme ist halogenfrei, erfüllt die Brennbarkeitsklasse V0 nach UL 94 und wird mit Befestigungsflanschen zur Schraub- oder Hutschienenmontage geliefert.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,6200 kg

Artikelgewicht:

0,0062 kg

Abmessungen ( Länge × Breite × Höhe ):

2,33 × 2,61 × 2,81 cm

Technische Daten:

Technische Daten

Elektrische Daten

Bemessungsspannung (III / 3)	500 V
Bemessungsstoßspannung (III / 3)	6 kV
Bemessungsstrom	24 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3
Verdrahtungsrichtung	Seitliche Verdrahtung

Bemessungsdaten gemäß IEC/EN

Bemessungsspannung (III / 3)	500 V
Bemessungsstoßspannung (III / 3)	6 kV
Bemessungsstrom	24 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3

Allgemein

Verdrahtungsrichtung	Seitliche Verdrahtung

Anschlussdaten

Klemmstellen	4
Gesamte Anzahl der Potentiale	2
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Drücker
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Polzahl	2
Verdrahtungsrichtung	Seitliche Verdrahtung

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Drücker
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Polzahl	2
Verdrahtungsrichtung	Seitliche Verdrahtung

Geometrische Daten

Breite	26,1 mm / 1.028 inch
Höhe	28,1 mm / 1.106 inch
Tiefe	23,3 mm / 0.917 inch
Modulbreite	6 mm / 0.236 inch

Mechanische Daten

Bauform	horizontale Bauform
Befestigungsart	Befestigungsflansch
Beschriftungsebene	Seitliche Beschriftung

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,163MJ
Halogenfrei	Ja
Gewicht	6,2 g

Kaufmännische Daten

Produktgruppe	9 (Mini-Klemmen)
VPE (UVPE)	100 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4044918618250
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-06
eCl@ss 9.0	27-14-11-06
ETIM 9.0	EC001284
ETIM 10.0	EC001284
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption

Technische Daten

Elektrische Daten

Bemessungsspannung (III / 3)	500 V
Bemessungsstoßspannung (III / 3)	6 kV
Bemessungsstrom	24 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3
Verdrahtungsrichtung	Seitliche Verdrahtung

Bemessungsdaten gemäß IEC/EN

Bemessungsspannung (III / 3)	500 V
Bemessungsstoßspannung (III / 3)	6 kV
Bemessungsstrom	24 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3

Allgemein

Verdrahtungsrichtung	Seitliche Verdrahtung

Anschlussdaten

Klemmstellen	4
Gesamte Anzahl der Potentiale	2
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Drücker
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Polzahl	2
Verdrahtungsrichtung	Seitliche Verdrahtung

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Drücker
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Polzahl	2
Verdrahtungsrichtung	Seitliche Verdrahtung

Geometrische Daten

Breite	26,1 mm / 1.028 inch
Höhe	28,1 mm / 1.106 inch
Tiefe	23,3 mm / 0.917 inch
Modulbreite	6 mm / 0.236 inch

Mechanische Daten

Bauform	horizontale Bauform
Befestigungsart	Befestigungsflansch
Beschriftungsebene	Seitliche Beschriftung

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,163MJ
Halogenfrei	Ja
Gewicht	6,2 g

Kaufmännische Daten

Produktgruppe	9 (Mini-Klemmen)
VPE (UVPE)	100 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4044918618250
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-06
eCl@ss 9.0	27-14-11-06
ETIM 9.0	EC001284
ETIM 10.0	EC001284
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
